Сделаем такой же или под ваши размеры
Это изделие делаем на заказ: точь-в-точь по старому ТЭН или с изменениями. Что известно из названия и что можно поменять:
| Длина | по старому ТЭН, от 150 до 6300 мм |
|---|---|
| Диаметр трубки | по старому ТЭН, по ГОСТ от 6,5 до 20 мм |
| Мощность | в этом товаре 1 кВт; можно меньше или больше, примерно от 600 Вт до 1,4 кВт, если удельная нагрузка остаётся в норме |
| Напряжение | в этом товаре 220 В; можно на 230 В или на 380 В, если у вас три фазы |
| Форма | прямой, U, W, M, Г-образный или по эскизу |
| Крепление | как на старом ТЭН: штуцер с гайкой или фланец |
| Оболочка | по среде: чёрная сталь, нержавеющая AISI 304 или 12Х18Н10Т, медь |
Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.
Как сверить со своей старой деталью
- Сравните общую длину (по корпусу трубки) и длину зоны нагрева (длина контактных стержней не входит).
- Проверьте форму: повторяет ли трубка изгиб и конфигурацию вашего образца.
- Убедитесь, что крепление такое же: резьба, приварной фланец, хомут или отверстия в монтажной пластине.
- Сверьте тип и количество выводов (штыри, нож под клемму, кольцо) и расстояние между ними.
- Сопоставьте мощность (1 кВт), напряжение (220 В) и расчётное сопротивление рабочего элемента (48,4 Ом).
Что прислать для заказа этой детали

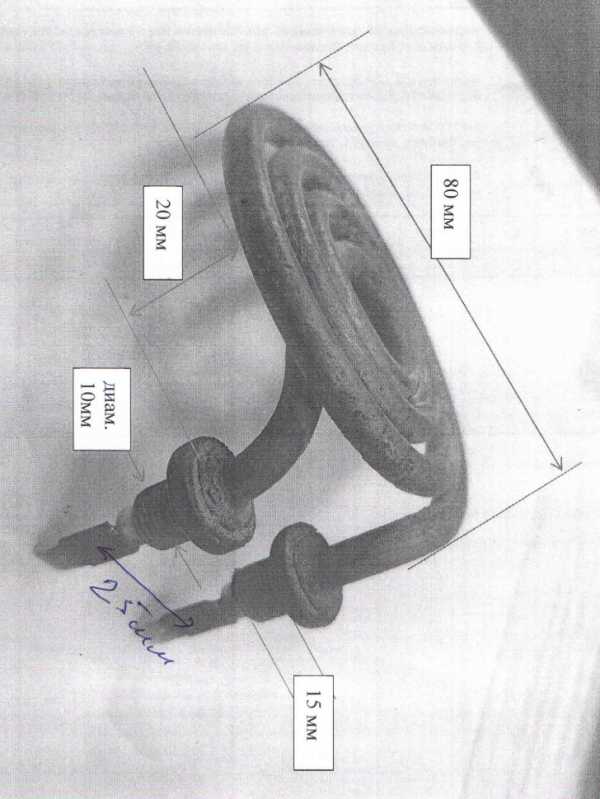

- Фото старого ТЭН с торца и сбоку, чтобы были видны изгиб, длина, крепление и выводы.
- Длину корпуса и длину зоны нагрева, измеренную по миллиметровой линейке.
- Тип крепления и его размер (например наружный диаметр резьбы, расстояние между отверстиями фланца).
- Схему подключения или фото клеммной колодки, если выводов больше двух.
- Если среда нагрева (вода, масло, воздух, агрессивная жидкость) неочевидна, укажите её.
- Чертеж или эскиз с указанием всех расстояний и углов изгиба, если форма сложная.
Порядок заказа
- Пришлите, что есть: фото или видео старого нагревателя, размеры, маркировку, чертёж или эскиз от руки. Напишите, где он работал, какие нужны характеристики и как будет работать новый.
- Старый нагреватель можно прислать как образец любым удобным способом.
- Посчитаем цену и срок. Срок зависит от модели, количества, расстояния до вас и загрузки производства. Если нужно срочно, сделаем быстрее за доплату.
- Изготовим и отправим.
Делаем от 1 штуки. Работаем с частными лицами и организациями. Если заказ выполнен неверно по нашей вине, заменим нагреватель. На изделия даём гарантию.
Если нужен не точно такой же
Мы делаем по образцу, фото, чертежу. По заказу меняем материал оболочки под другую среду, длину и конфигурацию трубки, мощность и напряжение, тип и расположение крепления, выводов и их размер.
Где применяют такие нагреватели
Такие нагреватели ставят в накопительных водонагревателях (бойлерах), где они монтируются в бак через фланец или резьбовую втулку, а также в стиральных машинах, где элемент закреплён снизу бака через резиновую манжету. В посудомоечных машинах нагреватель встроен в проточную часть циркуляционной помпы.
Вопросы
Мне нужно другое напряжение, например 380 В. Вы сделаете?
Да, сделаем. Пришлите требуемое напряжение, мощность и фото вашего узла крепления.
Длина моей старой детали на 30 мм больше. Вы можете повторить её?
Да, сделаем по вашей длине. Приложите к заказу фото с рулеткой и укажите общую длину и длину зоны нагрева.
Мне нужен ТЭН для среды с химической активностью. Вы подберёте материал?
Да, сделаем в материале, стойком к вашей среде. Укажите тип среды и её рабочую температуру в комментарии к заказу.
У моего крепления резьба нестандартного диаметра. Вы сможете повторить её?
Да, сделаем по вашему образцу. Пришлите чертёж или фото резьбы с точным измерением диаметра и шага.
Заявка на расчёт
Доставка и оплата
Доставка по России и в Казахстан, стоимость считаем вместе с заказом. Оплата по счёту. Подробнее
