Сделаем такой же или под ваши размеры
Это изделие делаем на заказ: точь-в-точь по старому ТЭН или с изменениями. Что известно из названия и что можно поменять:
| Длина | в этом товаре 900 мм; короче или длиннее под ваш размер, мощность пересчитаем |
|---|---|
| Диаметр трубки | по старому ТЭН, по ГОСТ от 6,5 до 20 мм |
| Мощность | в этом товаре 1,1 кВт; можно меньше или больше, примерно от 660 Вт до 1,5 кВт, если удельная нагрузка остаётся в норме |
| Напряжение | как у старого ТЭН: 220, 230 или 380 В; низковольтные 12-48 В тоже делаем |
| Форма | прямой, U, W, M, Г-образный или по эскизу |
| Крепление | как на старом ТЭН: штуцер с гайкой или фланец |
| Оболочка | по среде: чёрная сталь, нержавеющая AISI 304 или 12Х18Н10Т, медь |
Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.
Какие размеры нужны для заказа
- Развёрнутую длину: проложите нитку по трубке от вывода до вывода
- Длину холодных зон у выводов и диаметр трубки
- Форму после гибки: фото сбоку на клетчатом листе
- Крепление: резьбу штуцера, гайку или фланец
- Мощность и напряжение с шильдика или из паспорта оборудования
Что известно из названия ТЭН и чего не хватает для изготовления

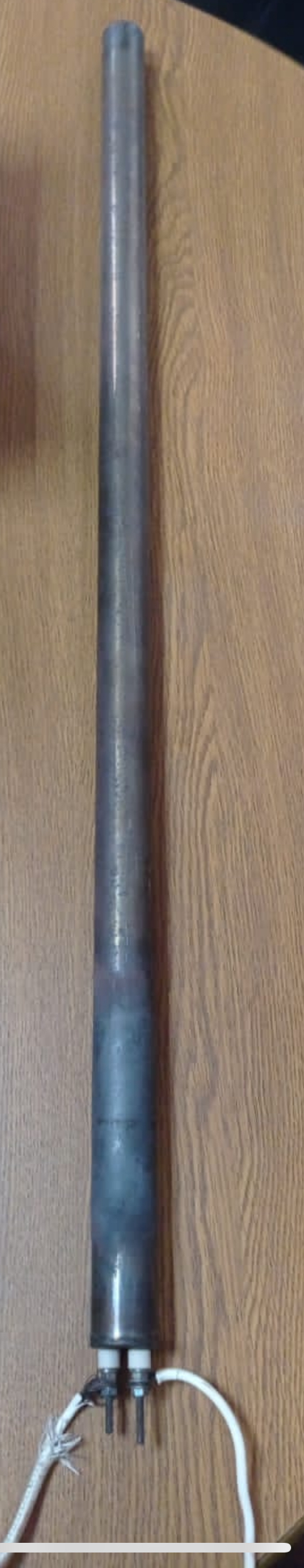

Из названия товара ясно: мощность 1,1 кВт, развёрнутая длина 900 мм, диаметр оболочки 32 мм, материал - нержавеющая сталь. Резьба М-4, длина резьбы 30 мм. Этого достаточно, чтобы понять тип нагревателя, но для точного изготовления нужны ещё три параметра.
- Форма после гибки - прямая трубка или изогнутая (П-образная, W-образная и т.д.).
- Длина холодных зон (контактных стержней в заделке) - по ГОСТ 13268-88 обозначается буквами от A до H.
- Напряжение питания - по стандарту это 12, 24, 36, 42, 48, 60, 127, 220 или 380 В.
Развёрнутая длина 900 мм и диаметр 32 мм - это нестандартный размер. У производителей одиночные ТЭН обычно выпускают диаметром до 24-25 мм. Для диаметра 32 мм потребуется уточнение формы и холодных зон.
Крепление: штуцер, гайка, фланец, межосевое
В названии указана резьба М-4 длиной 30 мм. Это не штуцер и не гайка в обычном понимании - резьба нарезана прямо на конце контактного стержня. Такое крепление используется для фиксации провода гайкой или для ввинчивания в ответную резьбу.
- Если крепление нужно в виде штуцера - указывайте диаметр резьбы и длину штуцера.
- Если нужна гайка - её размер и тип (контргайка, накидная).
- Для фланца - межосевое расстояние между отверстиями, диаметр фланца и количество отверстий.
М-4 на стержне - это не штуцер, а резьба под гайку. Для штуцера нужно другое обозначение.
Как снять размеры со старого ТЭН: развёрнутая длина, холодные зоны, форма после гибки
Снять размеры со старого нагревателя - самый точный способ заказать замену. Вот что нужно сделать:
- Измерьте развёрнутую длину - распрямите трубку (если она гнутая) и замерьте общую длину от одного контактного стержня до другого. Если трубка прямая - это и есть развёрнутая длина.
- Определите холодные зоны - это участки на концах, где нет нагрева. Измерьте длину каждого неизолированного конца от края трубки до начала спирали. По ГОСТ эти длины кодируются буквами: A=40 мм, B=65 мм, C=100 мм и так далее.
- Зарисуйте форму - сфотографируйте старый ТЭН с двух сторон, укажите все изгибы, углы и расстояния между осями.
Не пытайтесь гнуть старый ТЭН для замера - он может лопнуть. Лучше измеряйте по внешним точкам и рисуйте эскиз.
Среда и материал оболочки: вода, воздух, масло
Материал оболочки - нержавеющая сталь. По ГОСТ 13268-88 этот материал подходит для сред с кодом:
- J - вода со слабыми кислотами (pH 5-7), предельная удельная мощность 15,0 Вт/см².
- T - воздух/газы спокойные свыше 450°C, предельная мощность 5,0 Вт/см².
- Также нержавейку используют для масел и жиров (код Z), но там чаще идёт углеродистая сталь.
Для воды с нейтральным pH (код X) по ГОСТ рекомендуется медь или латунь, не нержавейка. Для воздуха ниже 450°C (код S) - углеродистая сталь.
Нержавеющая сталь 32 мм - материал для агрессивных сред или высоких температур. Уточните среду: вода с кислотой, горячий воздух или масло.
Что прислать
Для изготовления точной копии достаточно одного из трёх вариантов:
- Чертёж с указанием всех размеров: развёрнутая длина, холодные зоны, форма изгиба, крепление, напряжение.
- Эскиз от руки - сфотографируйте старый ТЭН, обведите контуры, проставьте размеры.
- Образец - отправьте старый нагреватель. По нему снимут все параметры.
Делаем по чертежу, эскизу, образцу. По заказу меняем резьбу, длину холодных зон, напряжение.
Где применяют такие нагреватели
Такие нагреватели ставят в накопительных водонагревателях (бойлерах), где элемент монтируется в бак через боковой или нижний фланец либо через резьбовую втулку. Также они используются в проточных водонагревателях, где нагреватель размещается в небольшой цилиндрической камере внутри корпуса. Кроме того, подобные ТЭНы встречаются в стиральных машинах, где закрепляются снизу бака через резиновую манжету, и в посудомоечных машинах, где встроены в проточную часть циркуляционной помпы.
Пришлите чертёж, эскиз или фото старого нагревателя рядом с линейкой, посчитаем под вашу задачу.
Загрузить чертёж или фотоВопросы
Можно ли другую резьбу штуцера?
Да, по заказу меняем резьбу на любую стандартную - например, М5, М6, дюймовую.
Можно ли нержавейку?
В этом товаре оболочка уже из нержавеющей стали. Если нужна другая марка нержавейки - уточните среду.
Как измерить развёрнутую длину?
Если ТЭН гнутый - распрямите трубку и замерьте общую длину от стержня до стержня. Если прямая - это и есть развёрнутая длина.
Можно ли на другое напряжение?
Да, по заказу делаем на любое напряжение из стандартного ряда: 12, 24, 36, 42, 48, 60, 127, 220, 380 В.
