Сделаем такой же или под ваши размеры
В названии товара нет размеров и мощности: снимем их со старого ТЭН, по фото или чертежу. Повторим точно или подгоним под вас:
| Длина | по старому ТЭН, от 150 до 6300 мм |
|---|---|
| Диаметр трубки | по старому ТЭН, по ГОСТ от 6,5 до 20 мм |
| Мощность | как у старого ТЭН или под вашу задачу; при заданных размерах проверим нагрузку на оболочку |
| Напряжение | как у старого ТЭН: 220, 230 или 380 В; низковольтные 12-48 В тоже делаем |
| Форма | прямой, U, W, M, Г-образный или по эскизу |
| Крепление | как на старом ТЭН: штуцер с гайкой или фланец |
| Оболочка | по среде: чёрная сталь, нержавеющая AISI 304 или 12Х18Н10Т, медь |
Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.

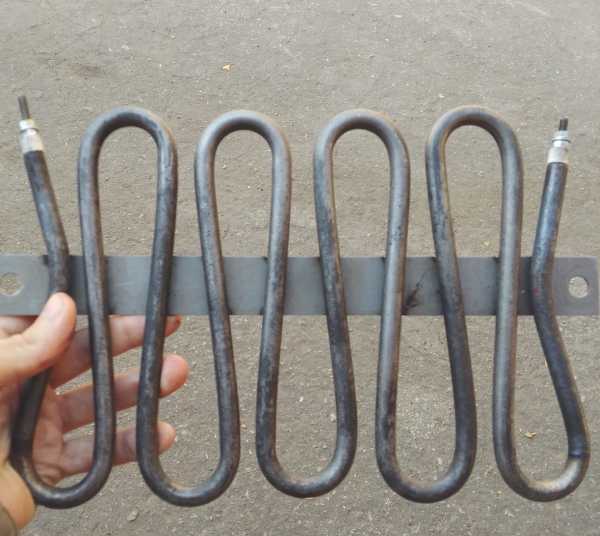

Сверьте количество U-образных изгибов и расположение змеевика воздушного нагревателя
- Сверьте форму змеевика: сколько U образных изгибов и как они расположены, совпадает ли общий габарит.
- Сравните крепёжную планку: плоская ли она, совпадает ли количество и расположение монтажных отверстий.
- Проверьте выводы: резьбовые шпильки по краям, их диаметр и расстояние между ними.
- Сопоставьте общую длину нагревателя от края до края (включая изгибы) и мощность, указанную на старой детали.
- Уточните материал поверхности: ваша старая деталь из тёмного металла (сталь) или другого сплава.
Приложите фото общего вида и крепёжной пластины старого трубчатого ТЭН
- Фото старого нагревателя в двух ракурсах: общий вид змеевика и крупным планом крепёжную планку с выводами.
- Чертёж с проставленными размерами: длина развёртки, шаг между витками, расстояние между отверстиями на планке.
- Маркировку с корпуса старой детали (буквы и цифры без расшифровки).
- Рабочее напряжение и мощность, если они есть на бирке оборудования или в паспорте.
- Условия эксплуатации: среда (воздух, газ), максимальная температура в зоне нагрева, тип обдува (если есть).
Изменим длину выводов и шаг изгибов воздушного нагревателя по образцу
Делаем по образцу, фото, чертежу. По заказу меняем длину выводов, количество изгибов, шаг между ними, размер крепёжной планки. Так же можем изменить рабочее напряжение и мощность под параметры вашей сети.
Где ставят трубчатые ТЭН
Такие нагреватели ставят в накопительных водонагревателях, стиральных машинах и посудомоечных машинах. В накопительном водонагревателе нагреватель устанавливают в баке через боковой или нижний фланец. В стиральной машине элемент закреплён снизу бака через резиновую манжету. В посудомоечной машине нагреватель встроен в проточную часть циркуляционной помпы.
Вопросы
Мне нужно другое напряжение, чем на старой детали.
Да, сделаем. Пришлите желаемое напряжение (220 В, 380 В) и мощность, а также фото или чертёж вашей детали.
У меня нестандартное расстояние между отверстиями на планке. Вы сделаете?
Да, сделаем. Приложите к заказу точный чертёж или эскиз крепёжной планки с размерами.
Нагреватель будет работать в агрессивной среде. Нужен другой сплав.
Да, сделаем. Укажите среду (влажный воздух, химические пары) и пришлите фото старой детали для оценки.
Мне нужна та же форма, но другой материал поверхности.
Да, сделаем. Для заказа приложите чертёж с размерами и напишите, какой материал вам требуется (нержавеющая сталь, оцинковка и т.п.).
