Сделаем такой же или под ваши размеры
В названии товара нет размеров и мощности: снимем их со старого ТЭН, по фото или чертежу. Повторим точно или подгоним под вас:
| Длина | по старому ТЭН, от 150 до 6300 мм |
|---|---|
| Диаметр трубки | по старому ТЭН, по ГОСТ от 6,5 до 20 мм |
| Мощность | как у старого ТЭН или под вашу задачу; при заданных размерах проверим нагрузку на оболочку |
| Напряжение | как у старого ТЭН: 220, 230 или 380 В; низковольтные 12-48 В тоже делаем |
| Форма | прямой, U, W, M, Г-образный или по эскизу |
| Крепление | как на старом ТЭН: штуцер с гайкой или фланец |
| Оболочка | для воды: медь, нержавеющая AISI 304 или 12Х18Н10Т; для жёсткой или солёной воды AISI 316 или титан |
Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.
Сверить форму и присоединительные размеры ТЭН для котла с оригиналом
- Сравните форму изгиба: U образная или иная конфигурация должна совпадать с вашей старой деталью.
- Проверьте крепление: наличие фланца, упорной шайбы и двух контактных стержней с резьбой и гайками.
- Сопоставьте длину оболочки и общую длину по концам трубки (по выступу за пределы крепления).
- Уточните мощность и рабочее напряжение: они должны быть указаны на маркировке старого ТЭН.
- Оцените диаметр трубки и материал оболочки (по внешнему виду и коррозии на старой детали).

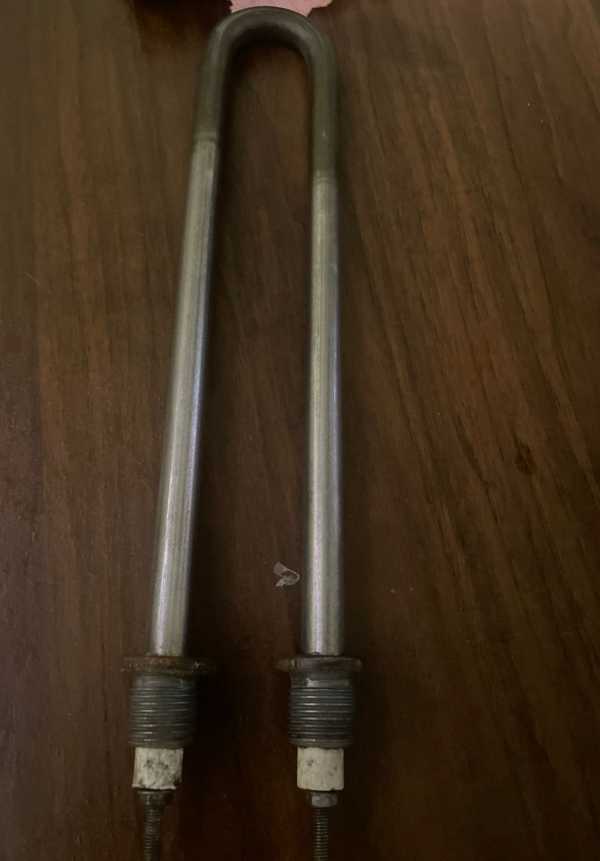

Фото старого ТЭН для котла с креплением и контактными стержнями
- Фото старого ТЭН с двух сторон: общий вид, крепление, контактные стержни, изоляторы.
- Размеры: длина по концам, длина прямого участка, расстояние между осями стержней, диаметр резьбы под гайки.
- Маркировку на старой детали: мощность, напряжение, любые буквенные коды и цифры.
- Фото места установки: отверстие в баке или корпусе, тип фланца или шайбы.
- Условия работы: среда (вода, масло, пар) и максимальная температура.
Заказ ТЭН для котла с изменением длины оболочки, мощности или напряжения
Делаем по образцу, фото, чертежу. По заказу меняем длину оболочки, мощность, рабочее напряжение, материал оболочки (например, на стойкий к конкретной среде), а также тип и размер крепления (фланец, шайба, резьба).
Применение: ТЭН для котла
Такие нагреватели ставят в блок ТЭН для твердотопливного котла, где они устанавливаются в штатную бобышку котла или в обвязку. Также нагреватель применяется в котле отопления пассажирского вагона в водогрейном котле котельного отделения. Кроме того, нагреватель используется в битумоплавильной установке и битумоварочном котле в виде погружного нагревателя в баке котла.
Вопросы
Можно ли сделать этот ТЭН на другое напряжение (220 В вместо 380 В)?
Да, сделаем. Пришлите желаемое напряжение и мощность, а также фото старой детали с маркировкой.
У меня другое отверстие в котле, подойдёт ли крепление?
Если крепление отличается, мы можем изменить фланец или шайбу под ваше отверстие. Пришлите диаметр и тип крепления с фото места установки.
Можно ли заказать такую же форму, но большую длину оболочки?
Да, изменим длину под вашу задачу. Пришлите нужную длину по концам трубки и фото старого ТЭН.
Подходит ли этот материал оболочки для работы в масле?
Материал меняем под среду. Для масла укажите его тип и рабочую температуру, мы изготовим подходящий вариант.
Заявка на расчёт
Доставка и оплата
Доставка по России и в Казахстан, стоимость считаем вместе с заказом. Оплата по счёту. Подробнее
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки, резка заготовок и партия из 500 трубчатых нагревателей: гибка на трубогибочном станке, контактная сварка креплений, упаковка.
