Что следует из маркировки
По маркировке повторим точно
Маркировка задаёт размеры и мощность полностью, поэтому такой же ТЭН делаем без образца. Что в ней указано и что можно поменять:
| Длина | в этом товаре 600 мм; короче или длиннее под ваш размер, мощность пересчитаем |
|---|---|
| Диаметр трубки | в этом товаре 13 мм; можно 12, 14 мм |
| Мощность | в этом товаре 1,5 кВт; можно меньше или больше, примерно от 900 Вт до 2,1 кВт, если удельная нагрузка остаётся в норме |
| Напряжение | в этом товаре 220 В; можно на 230 В или на 380 В, если у вас три фазы |
| Форма | в этом товаре прямой; меняем длину, межосевое расстояние и радиус гиба |
| Крепление | как на старом ТЭН: штуцер с гайкой или фланец |
| Холодная зона | в этом товаре 40 мм; можно 65 мм по ГОСТ 13268-88 |
| Оболочка | для воздуха: чёрная сталь при умеренной температуре оболочки, нержавеющая или жаропрочная сталь при высокой |
Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.

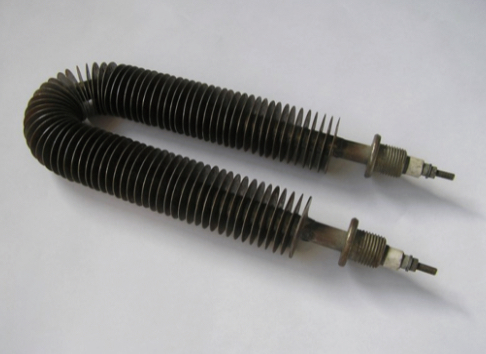

Как маркировка ТЭН 60 А13/1,5О220 раскрывает его параметры
- 60 означает развёрнутую длину 600 мм.
- А задаёт длину контактного стержня в заделке 40 мм, 13 означает диаметр оболочки 13 мм.
- 1,5О220: мощность 1,5 кВт, код среды О, напряжение 220 В.
- Активная длина по расчёту: 520 мм. Удельная нагрузка составляет 7,06 Вт/см² на площади 212 см².
Код О указывает на воздух с циркуляцией. Удельную нагрузку для этого режима нужно сверить с условиями работы.
Что можно менять, сохранив длину 600 мм
По заказу меняем мощность, напряжение и исполнение под нужную среду. Конкретные параметры согласуем по задаче; делаем по чертежу, эскизу, образцу.
600 мм остаётся заданной развёрнутой длиной, если это условие указано при заказе.
Код О и оболочка: почему важна среда
В таблице кодов О относится к воздуху с циркуляцией; рекомендуемый материал оболочки зависит от условий работы. Для других сред подбирают другой код и материал: например, Z соответствует жирам и маслам, X воде и слабым растворам кислот или щелочей.
Для кода О в таблице приведён диапазон нагрузки 3,5–6,5 Вт/см² в зависимости от скорости и температуры воздуха. Расчётные 7,06 Вт/см² выше верхней границы этого диапазона, режим и код нужно уточнить до подбора.
Проверка мультиметром: ожидаем 32,3 Ом
- Отключите ТЭН от сети.
- Поставьте мультиметр в режим измерения сопротивления и приложите щупы к контактным стержням.
- Ожидаемое сопротивление в рабочем режиме по расчёту: 32,3 Ом.
Проверка сопротивления между стержнем и оболочкой не заменяет проверку изоляции мегаомметром.
Что прислать для подбора
Укажите среду и её температуру, наличие и скорость циркуляции воздуха, напряжение питания. Приложите чертёж или эскиз с посадочными размерами и данными о подключении. Если нужно повторить существующее исполнение, подойдёт образец.
Где применяют такие нагреватели
Такие нагреватели ставят в накопительных и проточных водонагревателях, а также в стиральных и посудомоечных машинах. В бойлере нагреватель устанавливают в бак через боковой или нижний фланец. В стиральной машине он закреплён снизу бака через резиновую манжету.
Вопросы
Можно ли сделать штуцер с другой резьбой?
Делаем по чертежу, эскизу, образцу. Укажите резьбу и присоединительные размеры.
Какая длина контактного стержня бывает?
В обозначениях А–Н указаны длины в заделке: 40, 65, 100, 125, 160, 250, 400 и 630 мм. Для заказа уточните нужное исполнение.
Можно ли сделать ТЭН на другое напряжение?
По заказу меняем напряжение после согласования параметров. Не подключайте исполнение на 220 В к другому напряжению без подтверждения соответствия.
Что будет, если нагрузка выше предела?
Для кода О таблица указывает диапазон 3,5–6,5 Вт/см², а расчёт для этого ТЭН составляет 7,06 Вт/см². Уточните режим и код среды до заказа.
Заявка на расчёт
Доставка и оплата
Доставка по России и в Казахстан, стоимость считаем вместе с заказом. Оплата по счёту. Подробнее
