Сделаем такой же или под ваши размеры
В названии товара нет размеров и мощности: снимем их со старого ТЭН, по фото или чертежу. Повторим точно или подгоним под вас:
| Длина | по старому ТЭН, от 150 до 6300 мм |
|---|---|
| Диаметр трубки | по старому ТЭН, по ГОСТ от 6,5 до 20 мм |
| Мощность | в этом товаре 2,4 кВт; можно меньше или больше, примерно от 1,4 кВт до 3,3 кВт, если удельная нагрузка остаётся в норме |
| Напряжение | как у старого ТЭН: 220, 230 или 380 В; низковольтные 12-48 В тоже делаем |
| Форма | прямой, U, W, M, Г-образный или по эскизу |
| Крепление | как на старом ТЭН: штуцер с гайкой или фланец |
| Оболочка | по среде: чёрная сталь, нержавеющая AISI 304 или 12Х18Н10Т, медь |
Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.
Что известно из названия этого ТЭН и чего не хватает для изготовления

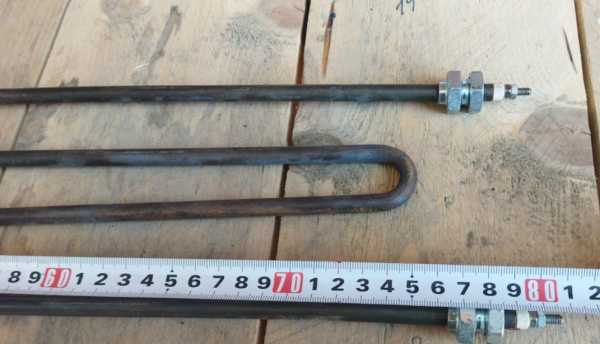

Из названия «Тэн 2350W 240V Штуцера м14 + гайки» мы получаем три параметра:
- Мощность: 2,35 кВт
- Напряжение: 240 В
- Резьба штуцера: М14, в комплекте гайки
Чего в названии нет и нужно уточнить:
- Развёрнутая длина оболочки (от 250 до 6300 мм по ГОСТ 13268-88)
- Диаметр оболочки (ряд: 6,5; 8,0; 8,5; 9,5; 10,0; 13,0; 16,0 мм)
- Длина холодных зон (код A - H по ГОСТ: 40 - 630 мм)
- Форма гибки и радиусы изгиба
- Среда нагрева и материал оболочки
- Длина контактных стержней
Делаем по чертежу, эскизу или образцу. Без этих данных изготовить ТЭН нельзя.
Среда и материал оболочки: вода, воздух, масло
По названию среда не указана. От неё зависит материал трубки и предельная удельная мощность. У производителей приняты коды среды по ГОСТ 13268-88:
| Среда | Код | Рекомендуемый материал |
|-------|-----|------------------------|
| Вода, слабые растворы | X, J, P | Медь, нержавейка, сталь |
| Масла, жиры | Z | Углеродистая сталь |
| Неподвижный воздух до 450°C | S | Углеродистая сталь |
| Воздух свыше 450°C | T | Нержавеющая сталь |
Для этого товара заказчик должен указать среду. По заказу меняем материал оболочки: сталь, нержавейка, медь.
Главная цифра для воды: предельная мощность 9,0 Вт/см² по ГОСТ.
Форма и гибка: как передать форму и радиус
ТЭН может быть прямым, П-образным, W-образным, кольцевым или повторять сложную геометрию. Для гибки нужно:
- Эскиз от руки с размерами прямых участков и углами
- Радиус гибки - минимальный радиус у производителей обычно 2 - 3 диаметра трубки
- Расположение штуцера - на каком прямом участке и на каком расстоянии от конца
Контактные стержни должны находиться только на прямом участке, не ближе 20 мм от изгиба для диаметров 10 - 16 мм.
Делаем по чертежу или образцу. Если прислать старый ТЭН - снимаем копию формы.
Какие размеры нужны для заказа
- Развёрнутую длину: проложите нитку по трубке от вывода до вывода
- Длину холодных зон у выводов и диаметр трубки
- Форму после гибки: фото сбоку на клетчатом листе
- Крепление: резьбу штуцера, гайку или фланец
- Мощность и напряжение с шильдика или из паспорта оборудования
Как снять размеры со старого ТЭН: развёрнутая длина, холодные зоны, форма после гибки
- Общая развёрнутая длина - распрямите трубку (или замерьте по внешней стороне изгибов рулеткой). Допуск по ГОСТ: до 1000 мм - ±2%, свыше - ±1%.
- Холодные зоны - расстояние от конца трубки до начала нагрева. Определите по изоляторам на торцах или по маркировке кода A - H.
- Форма гибки - зарисуйте конфигурацию с привязкой к штуцеру и контактным стержням. Укажите радиусы изгиба.
- Диаметр оболочки - измерьте штангенциркулем. Стандартные: 6,5; 8,0; 8,5; 9,5; 10,0; 13,0; 16,0 мм.
- Если маркировка стёрта - замеряйте длину холодной зоны по торцевым изоляторам
- Длину контактных стержней мерьте от края штуцера до конца шпильки
Что прислать
Для заказа достаточно одного из трёх вариантов:
- Чертёж с размерами, указанием среды и напряжения
- Эскиз от руки с промерами и фото старого ТЭН
- Образец старого ТЭН - делаем копию формы и размеров
Присылайте фото маркировки, если она сохранилась. Если нет - укажите среду нагрева.
Вместе с размерами сообщите: мощность 2,35 кВт, напряжение 240 В, резьба штуцера М14. По заказу меняем длину стержней, материал оболочки и длину холодной зоны.
Где применяют такие нагреватели
Такие нагреватели ставят в накопительных водонагревателях (бойлерах) и проточных водонагревателях. Также их используют в стиральных машинах, посудомоечных машинах и парогенераторах гладильных систем.
Вопросы
Можно ли поставить этот ТЭН в другую среду (например, вместо воды в масло)?
Нет. Материал оболочки и удельная мощность подбираются под конкретную среду по ГОСТ. ТЭН для воды в масле перегреется и выйдет из строя. По заказу сделаем ТЭН для другой среды с правильным материалом.
Можно ли другую резьбу штуцера, не М14?
Да. По заказу меняем резьбу штуцера и гайки на нужный вам шаг и диаметр.
Можно ли сделать этот ТЭН из нержавейки?
Да. По заказу изготавливаем оболочку из нержавеющей стали. Укажите среду - для воды с кислотами (код J) нержавейка обязательна.
Можно ли сделать ТЭН по старому образцу, если на нём нет маркировки?
Да. Пришлите образец или эскиз с размерами - сделаем копию формы, длины и мощности. По образцу восстанавливаем все параметры.
