Характеристики
| Тип | Оребрённый ТЭН (ТЭНР) |
|---|---|
| Назначение | Для калорифера Калет |
Применение ТЭН для калорифера Калет
Тэны для калорифера Калет используются в канальных нагревателях, электрокалориферах и тепловых завесах. Оборудование: канальные нагреватели МАКСАЭРО ЭНП (группы ТЭН, 380В), круглоканальные воздухонагреватели DRE (обдув от 1 м/с), электрокалориферы ЭКО/ЭКОЦ (три ряда ТЭНР, звезда 380/220В), электроконвекторы Tizest TEC.
Важно: требуется обдув вентилятором для отвода тепла. В приточной вентиляции и прямоугольных каналах также применяются оребрённые ТЭН.
Почему перегорает ТЭН в завесе
Основные причины: недостаточный расход воздуха (ниже минимального), скопление пыли на оребрении, отсутствие или отказ блокировки вентилятора. В тепловых завесах применяется задержанное отключение вентилятора для снятия остаточного тепла - если вентилятор не работает после отключения нагрева, возникает перегрев ТЭН.
По паспортам ТЭНР, тепловая защита двухступенчатая: биметаллический термоконтакт с автоматическим ресетом (80°C) и аварийная отсечка (130°C). Ручной ресет требуется после срабатывания аварийной защиты.
Подбор ТЭН для калорифера
Для подбора учитывайте: минимальная скорость воздуха (по паспортам ЭНК - 2 м/с), расход воздуха по диаметру канала (например, для D200 - 230 м³/ч), температура воздуха на выходе (не более +40°C от входа).
Удельная нагрузка по ГОСТ 13268-88 для обдуваемого воздуха - 5,0-7,0 Вт/см². Защита: термоконтакты (биметаллическая отсечка 80°C с автоматическим ресетом и аварийная 130°C). Сопротивление изоляции между контактным стержнем и корпусом должно быть в норме.

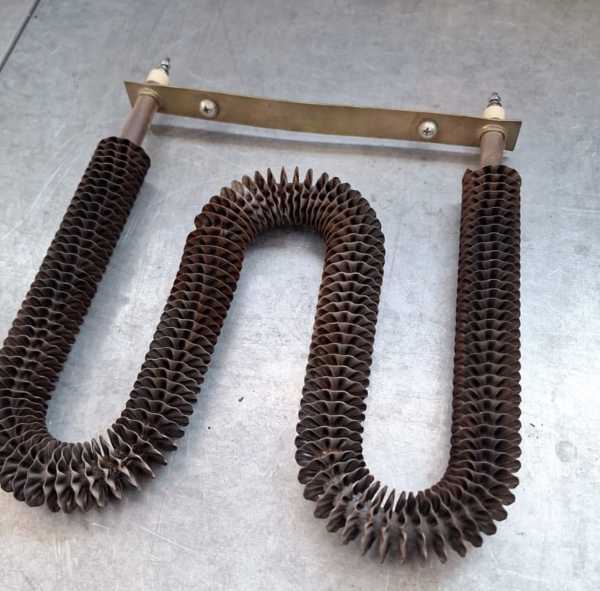

Особенности конструкции и материалы
По заказу делаем оребрённые ТЭН по размерам заказчика: длина, форма (прямая или U-образная), мощность, напряжение. Материал оребрения: углеродистая или нержавеющая сталь. Диаметр оболочки по ГОСТ 13268-88: от 6,5 до 13,0 мм (с допуском).
Крепление: штуцер с гайкой или фланец. Для калориферов серии ЭКО температура поверхности ТЭН не более 190°C. У производителей (Innovent, Zilon) применяются аналогичные решения.
Что прислать для расчёта
Для изготовления ТЭН для калорифера Калет необходимы: развёрнутая длина и форма (прямой, U-образный), расстояние между выводами, мощность и напряжение, тип крепления, материал оребрения, наличие обдува и температура воздуха, модель оборудования или фото старого ТЭН с маркировкой.
Также укажите, есть ли обдув вентилятором и минимальная скорость воздуха в канале.
- Развёрнутая длина и форма
- Расстояние между выводами
- Мощность и напряжение
- Тип крепления (штуцер, резьба, фланец)
- Материал оребрения
- Наличие обдува и температура воздуха
- Модель оборудования или фото старого ТЭН с маркировкой
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки и резка заготовок.
Вопросы
Подходит ли этот ТЭН к моему оборудованию?
Тэны для калорифера Калет изготавливаются по вашим размерам. Для точного соответствия пришлите чертёж, образец или маркировку старого нагревателя.
Нужен ли обдув вентилятором?
Да, для оребрённых ТЭН в калорифере обязателен обдув. Минимальная скорость воздуха - 2 м/с, иначе возможен перегрев и выход из строя.
Можно ли сделать другую длину или крепление?
Да, по заказу делаем ТЭН любой длины, формы (прямой или U-образной) и с креплением штуцером, резьбой или фланцем.
Как проверить старый ТЭН?
Проверьте напряжение на клеммах, затем мультиметром измерьте цепь на обрыв и сопротивление изоляции между контактным стержнем и корпусом. Обрыв или низкое сопротивление - основание для замены.
Что прислать для расчёта?
Пришлите развёрнутую длину, форму, расстояние между выводами, мощность, напряжение, тип крепления, материал оребрения, информацию об обдуве и температуре воздуха, а также фото или модель оборудования.
Почему перегорает ТЭН в завесе?
Основные причины: недостаточный расход воздуха, пыль на оребрении, отказ блокировки вентилятора. В тепловых завесах вентилятор должен работать после отключения нагрева для снятия остаточного тепла.
Заявка на расчёт
Доставка и оплата
Доставка по России и в Казахстан, стоимость считаем вместе с заказом. Оплата по счёту. Подробнее
