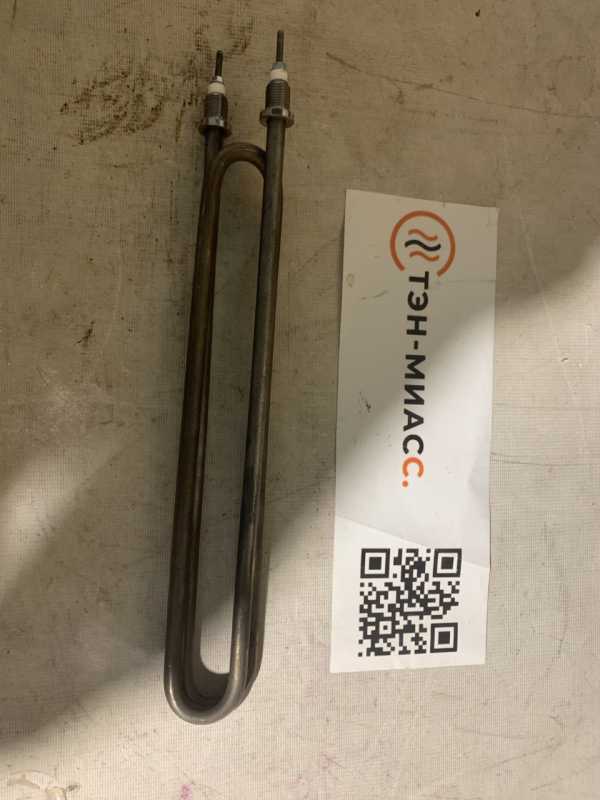

Сделаем такой же или под ваши размеры
Это изделие делаем на заказ: точь-в-точь по старому ТЭН или с изменениями. Что известно из названия и что можно поменять:
| Длина | по старому ТЭН, от 150 до 6300 мм |
|---|---|
| Диаметр трубки | по старому ТЭН, по ГОСТ от 6,5 до 20 мм |
| Мощность | в этом товаре 2,1 кВт; можно меньше или больше, примерно от 1,3 кВт до 2,9 кВт, если удельная нагрузка остаётся в норме |
| Напряжение | в этом товаре 220 В; можно на 230 В или на 380 В, если у вас три фазы |
| Форма | прямой, U, W, M, Г-образный или по эскизу |
| Крепление | как на старом ТЭН: штуцер с гайкой или фланец |
| Оболочка | по среде: чёрная сталь, нержавеющая AISI 304 или 12Х18Н10Т, медь |
Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.
Что даёт название «Тэн 2,1 кВт 220В» и чего в нём нет
Из названия этого нагревателя мы знаем главные электрические параметры: мощность 2,1 кВт и напряжение 220 В.
Для изготовления точной копии этих двух цифр недостаточно.
В каталогах производителей трубчатый нагреватель всегда описывается полным набором: развёрнутая длина оболочки, её диаметр, длина холодных зон (коды A - H по ГОСТ 13268-88), форма изгиба и код нагреваемой среды. Без этих данных сделать новый ТЭН нельзя - геометрия и материал остаются неизвестными.
Подключение на 220 В и ток 9,55 А
Этот ТЭН рассчитан на стандартное напряжение бытовой сети - 220 В.
В рабочем режиме ток, проходящий через спираль, составляет 9,55 А.
Эта цифра нужна для выбора контакторов, реле и сечения проводов в схеме управления.
Внимание: ток не измеряют мультиметром на работающем нагревателе - это опасно. Его рассчитывают по закону Ома из мощности и напряжения.
Проверка мультиметром: ожидаемое сопротивление 23 Ом
Проще всего проверить исправность старого ТЭН до замены - измерить сопротивление между контактными стержнями.
Сопротивление исправного нагревателя этой модели в холодном состоянии - 23 Ом.
Если мультиметр показывает «0» (короткое замыкание спирали) или «бесконечность» (обрыв), нагреватель неисправен и подлежит замене.
Сопротивление в холодном состоянии может немного отличаться от рабочего, но должно быть близко к расчётному. У разных производителей допускается отклонение, указанное в паспорте изделия.
Какие размеры нужны для заказа
- Развёрнутую длину: проложите нитку по трубке от вывода до вывода
- Длину холодных зон у выводов и диаметр трубки
- Форму после гибки: фото сбоку на клетчатом листе
- Крепление: резьбу штуцера, гайку или фланец
- Мощность и напряжение с шильдика или из паспорта оборудования
Как снять размеры со старого ТЭН
Чтобы мы сделали точную копию, снимите три группы размеров со старого нагревателя:
- Развёрнутая длина. Возьмите гибкую проволоку или шнур, повторите изгиб, затем выпрямите и измерьте общую длину трубки от одного контактного стержня до другого. Это главный размер для нарезки заготовки.
- Холодные зоны. Измерьте расстояние от края оболочки до первого изгиба с каждой стороны. У разных производителей эти зоны делают от 40 до 630 мм (коды A - H). От их длины зависит, где начнётся активный нагрев.
- Форма после гибки. Обведите контур старого ТЭН на бумаге. Укажите расстояния между осями параллельных трубок, радиусы закруглений и длину прямых участков. Форма может быть U-образной, W-образной или сложной конфигурации.
Самая частая ошибка - измерить только расстояние между крепёжными отверстиями, забыв про развёрнутую длину и холодные зоны.
Что прислать для запуска заказа
Для начала изготовления достаточно одного из вариантов:
- Эскиз с размерами (развёрнутая длина, холодные зоны, диаметр, форма).
- Фото старого ТЭН с рулеткой или линейкой на фоне.
- Чертёж с допусками, если он сохранился.
Делаем по чертежу, эскизу или образцу. По заказу меняем длину холодных зон, тип контактных стержней и материал оболочки.
Где применяют такие нагреватели
Такие нагреватели ставят в накопительных водонагревателях (бойлерах), где элемент монтируется в бак через боковой или нижний фланец, а также в проточных водонагревателях, где он размещается в небольшой цилиндрической камере нагрева. В стиральных машинах нагреватель закреплён снизу бака через резиновую манжету, а в посудомоечных машинах встроен в проточную часть циркуляционной помпы.
Вопросы
Как измерить развёрнутую длину?
Возьмите мягкую проволоку, повторите форму ТЭН, выпрямите и измерьте рулеткой. Для прямого нагревателя просто измерьте длину трубки от стержня до стержня.
Можно ли заказать ТЭН из нержавейки?
Да, по заказу меняем материал оболочки на нержавеющую сталь. У разных производителей нержавейка применяется для воды (код J) и для горячего воздуха (код T).
Можно ли использовать этот ТЭН в другой среде, например, в масле?
Нет. ТЭН для воды и для масла имеют разную удельную мощность на поверхности трубки. При заказе обязательно укажите среду - вода, масло, воздух или другое.
Можно ли подключить этот ТЭН на другое напряжение?
Этот ТЭН рассчитан строго на 220 В. При подключении на 127 В мощность упадёт втрое, при 380 В спираль мгновенно перегорит. По заказу делаем ТЭН на любое напряжение из ряда ГОСТ.
