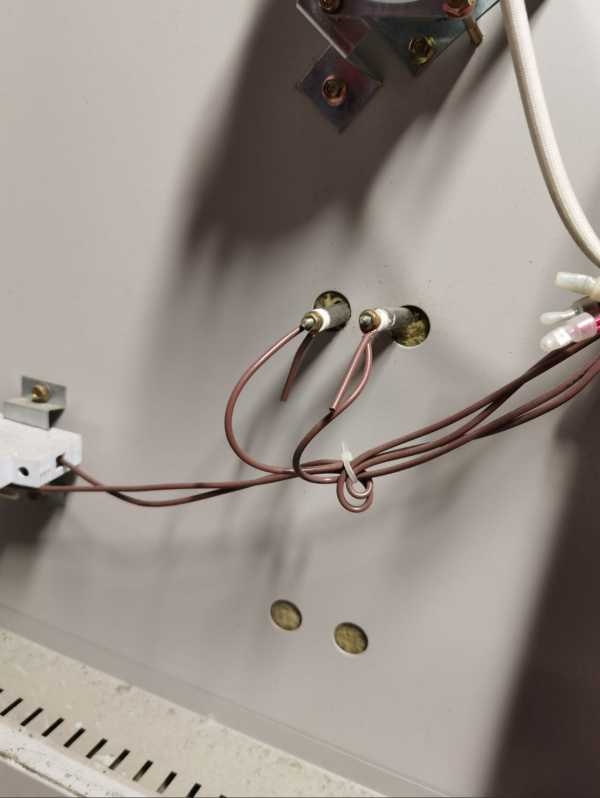

Тэн с внутренним диаметром от 200мм до 300мм

Сделаем такой же или под ваши размеры

В названии товара нет размеров и мощности: снимем их со старого ТЭН, по фото или чертежу. Повторим точно или подгоним под вас:

Длина	в этом товаре 200 мм; короче или длиннее под ваш размер, мощность пересчитаем
Диаметр трубки	по старому ТЭН, по ГОСТ от 6,5 до 20 мм
Мощность	как у старого ТЭН или под вашу задачу; при заданных размерах проверим нагрузку на оболочку
Напряжение	как у старого ТЭН: 220, 230 или 380 В; низковольтные 12-48 В тоже делаем
Форма	прямой, U, W, M, Г-образный или по эскизу
Крепление	как на старом ТЭН: штуцер с гайкой или фланец
Оболочка	по среде: чёрная сталь, нержавеющая AISI 304 или 12Х18Н10Т, медь

Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.

Какие размеры нужны для заказа

Развёрнутую длину: проложите нитку по трубке от вывода до вывода
Длину холодных зон у выводов и диаметр трубки
Форму после гибки: фото сбоку на клетчатом листе
Крепление: резьбу штуцера, гайку или фланец
Мощность и напряжение с шильдика или из паспорта оборудования

Что известно из названия и чего не хватает для изготовления

Из названия «Тэн с внутренним диаметром от 200мм до 300мм» понятно, что нагреватель изогнут по дуге или кольцу, и его внутренний размер лежит в этом диапазоне. Это главный параметр формы.

Чего не хватает для изготовления:

Развёрнутая длина трубки (общая длина после выпрямления)
Диаметр оболочки (обычно 6,5 - 16 мм, по каталогам производителей)
Длина холодных зон и контактных стержней
Тип крепления (штуцер, гайка, фланец, межосевое)
Среда нагрева (вода, масло, воздух)
Мощность и напряжение
Материал оболочки

Инженерная заметка

По названию известен только изгиб. Остальные размеры и параметры нужны для точного изготовления.

Важно

Не используйте только внутренний диаметр для заказа - без полных данных ТЭН не сделать.

Среда и материал оболочки

Среда определяет материал оболочки и предельную удельную мощность. У производителей приняты следующие сочетания по ГОСТ 13268-88:

Вода (код X, J, P): медь/латунь, нержавеющая сталь, углеродистая сталь - удельная мощность до 15 Вт/см²
Масло, жиры (код Z): углеродистая сталь - до 3,0 Вт/см²
Неподвижный воздух до 450°C (код S): углеродистая сталь - 2,2 Вт/см²
Воздух свыше 450°C (код T): нержавеющая жаропрочная сталь - 5,0 Вт/см²
Движущийся воздух (коды O, K): сталь углеродистая или нержавеющая - 3,5 - 6,5 Вт/см²

По заказу меняем материал оболочки под конкретную среду.

Главная цифра раздела: для воды предельная мощность до 15 Вт/см², для масла - до 3 Вт/см².

Крепление: штуцер, гайка, фланец, межосевое

Тип крепления не указан в названии. Возможные варианты по общей практике производителей:

Штуцер с резьбой (M, G, дюймовая) - для вворачивания в стенку бака
Гайка - фиксация на резьбовом конце ТЭН
Фланец - приварной или прижимной, для монтажа на фланцевом отверстии
Межосевое - крепление через два отверстия на планке или кронштейне

Делаем по чертежу или образцу - любой тип крепления.

Как снять размеры со старого ТЭН: развёрнутая длина, холодные зоны, форма после гибки

Развёрнутая длина - выпрямите трубку или измерьте гибким шнуром по оси от одного контакта до другого. Запишите в мм.
Холодные зоны - длина участков от конца контактного стержня до начала активной части (заполнена спиралью). У производителей стандартные значения: 40, 65, 100, 125, 160, 250, 400, 630 мм.
Форма после гибки - для кольцевого ТЭН укажите внутренний диаметр (200 - 300 мм), количество витков, радиусы изгиба, шаг между витками, положение выводов.

Главная цифра раздела: развёрнутая длина по ГОСТ - от 250 до 6300 мм, допуск ±2% до 1000 мм.

Инженерная заметка

Если старое изделие целое - просто пришлите его нам для обмера.

Что прислать

Для изготовления точной замены без маркировки отправьте:

Эскиз с размерами (развёрнутая длина, внутренний диаметр изгиба, холодные зоны, длина стержней)
Фото старого ТЭН с линейкой рядом
Тип крепления (штуцер, гайка, фланец, межосевое) и его размеры
Среда нагрева (вода, масло, воздух)
Напряжение и мощность (если известны)
Материал оболочки (если виден)

Делаем по чертежу, эскизу, образцу.

Где применяют такие нагреватели

Такие нагреватели ставят в накопительных водонагревателях и проточных водонагревателях. В накопительном водонагревателе нагреватель устанавливают в баке через боковой или нижний фланец. В проточном водонагревателе элемент размещают в небольшой цилиндрической камере нагрева внутри корпуса.

Пришлите чертёж, эскиз или фото старого нагревателя рядом с линейкой, посчитаем под вашу задачу.

Загрузить чертёж или фото

Вопросы

Можно ли сделать оболочку из нержавейки?

Да, по заказу меняем материал оболочки на нержавеющую сталь, например для воды или воздуха с высокой температурой.

Можно ли заказать на другое напряжение, не 220 В?

Да, подбираем спираль под любое напряжение из ряда: 12, 24, 36, 42, 48, 60, 127, 220, 380 В - по ГОСТ 13268-88.

Можно ли другую резьбу штуцера, не стандартную?

Да, делаем штуцер с любой резьбой - метрической, дюймовой, конической - по вашему образцу или чертежу.

Можно ли поставить этот ТЭН в другую среду, например в масло вместо воды?

Да, при смене среды меняем материал оболочки и пересчитываем мощность под допустимую удельную нагрузку. Уточните среду при заказе.
