Сделаем такой же или под ваши размеры
В названии товара нет размеров и мощности: снимем их со старого ТЭН, по фото или чертежу. Повторим точно или подгоним под вас:
| Длина | по старому ТЭН, от 150 до 6300 мм |
|---|---|
| Диаметр трубки | по старому ТЭН, по ГОСТ от 6,5 до 20 мм |
| Мощность | как у старого ТЭН или под вашу задачу; при заданных размерах проверим нагрузку на оболочку |
| Напряжение | как у старого ТЭН: 220, 230 или 380 В; низковольтные 12-48 В тоже делаем |
| Форма | прямой, U, W, M, Г-образный или по эскизу |
| Крепление | как на старом ТЭН: штуцер с гайкой или фланец |
| Оболочка | для воздуха: чёрная сталь при умеренной температуре оболочки, нержавеющая или жаропрочная сталь при высокой |
Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.
Сверить длину и активную зону цилиндрического ТЭНа для печи
- Сравните общую длину и длину оребрённой части (активной зоны) вашей старой детали.
- Проверьте конструкцию крепления: есть ли резьба, фланец или приварной уголок, и какой размер посадочного места.
- Посмотрите на выводы: их количество, тип (шпилька, лепесток, клемма) и расстояние между ними.
- Уточните номинальное напряжение и мощность, указанные на корпусе старого ТЭНа или в документации печи.
- Сверьте форму: прямая, изогнутая, П-образная, а также наружный диаметр трубки.

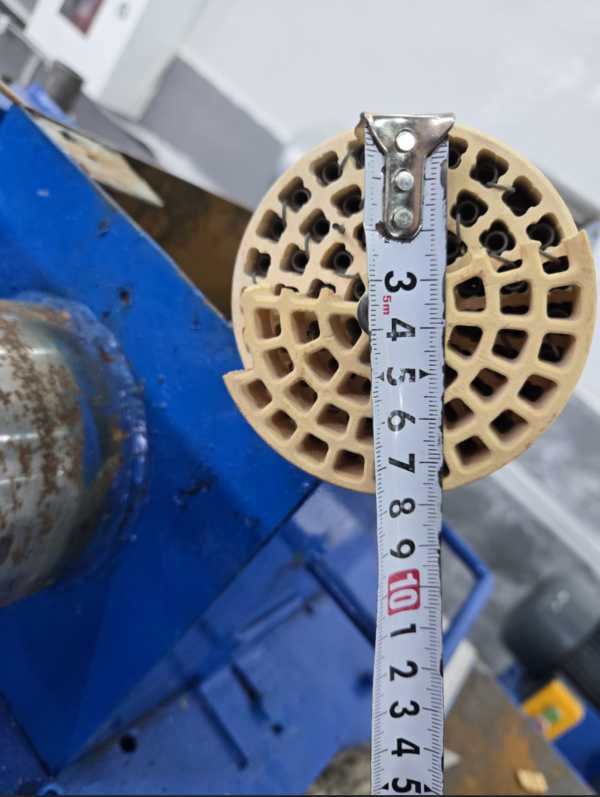

Прислать фото оребренного ТЭНа печи с линейкой в кадре
- Фото старого ТЭНа с линейкой или рулеткой в кадре, чтобы были видны общая длина и длина оребрения.
- Чёткие снимки зоны крепления (резьба, фланец, проушины) с указанием диаметра и шага, если есть резьба.
- Фото выводов (контактов) с измерением расстояния между ними и типом контакта.
- Маркировку на корпусе старой детали (напряжение, мощность, любые буквенные коды) или шильдик печи.
- Эскиз или чертёж (от руки) с размерами, если деталь нестандартная или деформирована.
Изменить мощность или напряжение трубчатого нагревателя печи по образцу
Мы делаем по образцу, фото, чертежу. По заказу меняем мощность, напряжение, длину активной части, тип и размер крепления, а также материал оболочки под агрессивную среду. Для изменений пришлите параметры вашей задачи: условия работы (температура, среда), доступное место установки и требования по присоединению.
Применение: Нагреватель для печи
Такие нагреватели ставят в подовые печи для пиццы, где они располагаются по периметру камеры в верхнем и нижнем узлах. Также их используют в хлебопекарных ярусных печах, где нагреватель устанавливается отдельно или в блоке в каждой из пекарных камер яруса.
Вопросы
Можно ли сделать на другое напряжение, не 220 В?
Да, сделаем. Пришлите требуемое напряжение и мощность, а также фото и размеры старой детали.
Подойдёт ли этот ТЭН, если у меня другой шаг резьбы на креплении?
Сделаем с нужным шагом и диаметром резьбы. Приложите чертёж или точный замер резьбы старой детали.
Выпускаете ли вы такой же, но с другой длиной оребрённой части?
Да, изменим длину активной зоны. Для этого укажите новую длину и пришлите фото с размерами посадочного места.
Можно ли заказать этот ТЭН в нержавеющей стали для влажной среды?
Да, сделаем из материала под вашу среду. Сообщите условия эксплуатации (температура, контакт с водой, паром или химией).
Заявка на расчёт
Доставка и оплата
Доставка по России и в Казахстан, стоимость считаем вместе с заказом. Оплата по счёту. Подробнее
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки, резка заготовок и партия из 500 трубчатых нагревателей: гибка на трубогибочном станке, контактная сварка креплений, упаковка.
