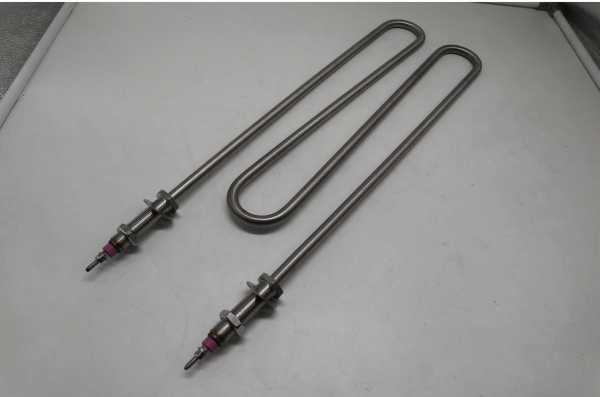

Трубчатый электронагревательТЭН 1,5 кВт, мц 690 М11*

Сделаем такой же или под ваши размеры

В названии товара нет размеров и мощности: снимем их со старого ТЭН, по фото или чертежу. Повторим точно или подгоним под вас:

Длина	по старому ТЭН, от 150 до 6300 мм
Диаметр трубки	по старому ТЭН, по ГОСТ от 6,5 до 20 мм
Мощность	в этом товаре 1,5 кВт; можно меньше или больше, примерно от 900 Вт до 2,1 кВт, если удельная нагрузка остаётся в норме
Напряжение	как у старого ТЭН: 220, 230 или 380 В; низковольтные 12-48 В тоже делаем
Форма	прямой, U, W, M, Г-образный или по эскизу
Крепление	как на старом ТЭН: штуцер с гайкой или фланец
Оболочка	по среде: чёрная сталь, нержавеющая AISI 304 или 12Х18Н10Т, медь

Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.

Какие размеры нужны для заказа

Развёрнутую длину: проложите нитку по трубке от вывода до вывода
Длину холодных зон у выводов и диаметр трубки
Форму после гибки: фото сбоку на клетчатом листе
Крепление: резьбу штуцера, гайку или фланец
Мощность и напряжение с шильдика или из паспорта оборудования

1. Что скрыто в названии «ТЭН 1,5 кВт, мц 690 М11*»

Из маркировки точно известна мощность 1,5 кВт. Буквы «мц» у производителей означают материал оболочки - медь или латунь. Цифра 690 - это напряжение 690 В (для трёхфазной сети по схеме «звезда»), а М11\* - код межосевого расстояния крепления в миллиметрах. Для изготовления по образцу не хватает: диаметра трубки, длины контактных стержней, развёрнутой длины и формы гибки. Без этих данных повторить ТЭН нельзя.

2. Крепление: какое у этого ТЭН

В названии указано межосевое М11* - это расстояние между осями штуцеров или отверстий фланца. У производителей встречаются три типа:

Штуцер с резьбой - вворачивается в корпус.
Гайка - накидная или приварная.
Фланец - плоская пластина с отверстиями.

Для вашего ТЭН тип крепления не указан. Снимите со старого: резьбу, диаметр и межосевое расстояние.

3. Форма и гибка: как передать

ТЭН может быть прямым или изогнутым (U-образным, W-образным, кольцевым). Из названия форма неясна. Чтобы мы повторили изгиб:

Сделайте фото старого ТЭН с линейкой.
Нарисуйте эскиз от руки с размерами радиусов.
Укажите, с какой стороны выходят контакты.

Инженерная заметка

Главное: контактные стержни должны быть на прямом участке - не ближе 20 мм от начала изгиба для диаметра 10 - 16 мм.

4. Как снять размеры со старого ТЭН

Следуйте шагам:

Развёрнутая длина - распрямите трубку (если гнутая) и измерьте рулеткой от кончика одного стержня до другого.
Холодные зоны - длина участков от конца трубки до начала спирали. У производителей стандартные коды: A=40 мм, B=65 мм, C=100 мм. Проверьте мультиметром: где нет сопротивления - холодная зона.
Диаметр трубки - штангенциркулем. Типовые: 8,5; 10; 13; 16 мм.
Длина контактных стержней - от края оболочки до конца стержня.

Важно

Не измеряйте ТЭН под напряжением. Перед замерами отключите питание.

5. Что прислать для заказа

Для точного изготовления без маркировки достаточно:

Фото старого ТЭН с линейкой на фоне.
Эскиз с размерами: развёрнутая длина, диаметр, длина холодных зон, радиусы изгиба.
Тип крепления - резьба, гайка или фланец, межосевое расстояние.
Среда (вода, масло, воздух) - для выбора материала оболочки.

Делаем по чертежу, эскизу или образцу. По заказу меняем напряжение, мощность и материал.

Где применяют такие нагреватели

Такие нагреватели ставят в накопительных водонагревателях (бойлерах) - в баке через боковой или нижний фланец, а также в стиральных машинах, где элемент закреплён снизу бака через резиновую манжету. Также они используются в посудомоечных машинах - встроены в проточную часть циркуляционной помпы.

Пришлите чертёж, эскиз или фото старого нагревателя рядом с линейкой, посчитаем под вашу задачу.

Загрузить чертёж или фото

Вопросы

Можно ли сделать из нержавейки?

Да, по заказу меняем оболочку на нержавеющую сталь. Уточните среду - для воды и кислот подходит сталь 08Х18Н10Т.

Можно ли на другое напряжение, например 220 В?

Да, меняем мощность пересчётом спирали. Для 220 В длина трубки или её сопротивление будет другим - сообщите нужное напряжение.

Можно ли поставить в другую среду (не вода)?

Да, но материал оболочки и предельная мощность зависят от среды. Для масла - углеродистая сталь, для воздуха - оребрённый ТЭН. Пришлите тип среды.

Можно ли сделать по старому образцу без маркировки?

Да, делаем по образцу. Пришлите фото, размеры и эскиз - повторим форму, крепление и мощность 1,5 кВт.
