Сделаем такой же или под ваши размеры
В названии товара нет размеров и мощности: снимем их со старого ТЭН, по фото или чертежу. Повторим точно или подгоним под вас:
| Длина | по старому ТЭН, от 150 до 6300 мм |
|---|---|
| Диаметр трубки | по старому ТЭН, по ГОСТ от 6,5 до 20 мм |
| Мощность | как у старого ТЭН или под вашу задачу; при заданных размерах проверим нагрузку на оболочку |
| Напряжение | как у старого ТЭН: 220, 230 или 380 В; низковольтные 12-48 В тоже делаем |
| Форма | прямой, U, W, M, Г-образный или по эскизу |
| Крепление | как на старом ТЭН: штуцер с гайкой или фланец |
| Оболочка | для воды: медь, нержавеющая AISI 304 или 12Х18Н10Т; для жёсткой или солёной воды AISI 316 или титан |
Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.
Как сверить деталь с этим товаром
- Сравните форму трубки. Этот ТЭН прямой, без изгибов.

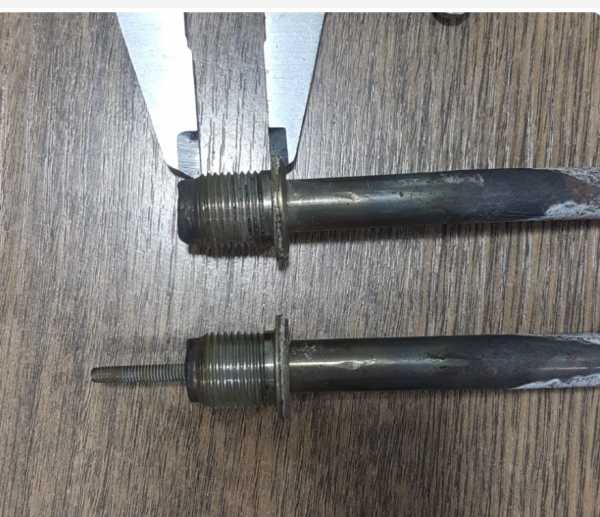

- Проверьте крепление. У этой детали резьбовой штуцер с шестигранной частью под ключ, совмещённый с посадочным буртом.
- Посмотрите на выводы. На одном штуцере виден контактный стержень, на втором вывода нет (контакт может быть срезан или не попал в кадр).
- Сверьте длину нагревательной части по линейке. Убедитесь, что длина вашей старой детали совпадает с длиной этого ТЭНа.
- Сверьте диаметр трубки. У этой детали диаметр трубки около 10-12 мм.
- Сравните мощность и напряжение. Эти параметры указаны в названии товара.
Что прислать для заказа этой детали
- Фото вашего старого ТЭНа с двух сторон, чтобы были видны форма, крепление и выводы.
- Фото места, куда устанавливается ТЭН (например, фланец или стенка бака), если крепление нестандартное.
- Модель и марку оборудования (бойлера, котла, цистерны), если она известна.
- Если ТЭН уже снят, укажите длину нагревательной части и диаметр трубки (измерьте линейкой или штангенциркулем).
- Напишите мощность и напряжение, которые нужны. Если их нет на старой детали, укажите, от какого оборудования он был.
- Если есть чертёж или эскиз с размерами, приложите его.
Если нужен не точно такой же
Делаем по образцу, фото, чертежу. По заказу меняем мощность, напряжение, длину нагревателя, материал оболочки, тип крепления (например, резьбу под другой диаметр или фланец другой формы). Для изменений пришлите фото старой детали и параметры, которые нужно скорректировать.
Где применяют такие нагреватели
Такие нагреватели ставят в накопительных и проточных водонагревателях, стиральных и посудомоечных машинах. В накопительном водонагревателе (бойлере) ТЭН устанавливается в бак через боковой или нижний фланец. В стиральной машине нагреватель закреплён снизу бака через резиновую манжету. В посудомоечной машине он встроен в проточную часть циркуляционной помпы.
Вопросы
Можно ли сделать этот ТЭН на другое напряжение?
Да, сделаем. Для этого укажите нужное напряжение (например, 220 В или 380 В) и мощность.
Подходит ли это крепление для моего бака?
Пришлите фото посадочного места (резьбы или фланца) и диаметр отверстия. Сравним с размерами штуцера на фото.
Можно ли заменить стальную оболочку на нержавеющую для агрессивной среды?
Да, сделаем из нержавейки. Для заказа укажите среду (вода, масло, щёлочь) и приложите фото старого ТЭНа.
Возможно ли сделать другую длину нагревательной части?
Да, сделаем нужную длину. Пришлите чертёж или измерьте старую деталь и укажите требуемую длину в мм.
Заявка на расчёт
Доставка и оплата
Доставка по России и в Казахстан, стоимость считаем вместе с заказом. Оплата по счёту. Подробнее
