Патронный нагреватель

Патронный нагреватель используют для локального нагрева металлических блоков, пресс-форм, плит, коллекторов, узлов литьевого и упаковочного оборудования. Его вставляют в просверленное отверстие, где он работает в плотном контакте с металлом и передает тепло через оболочку.

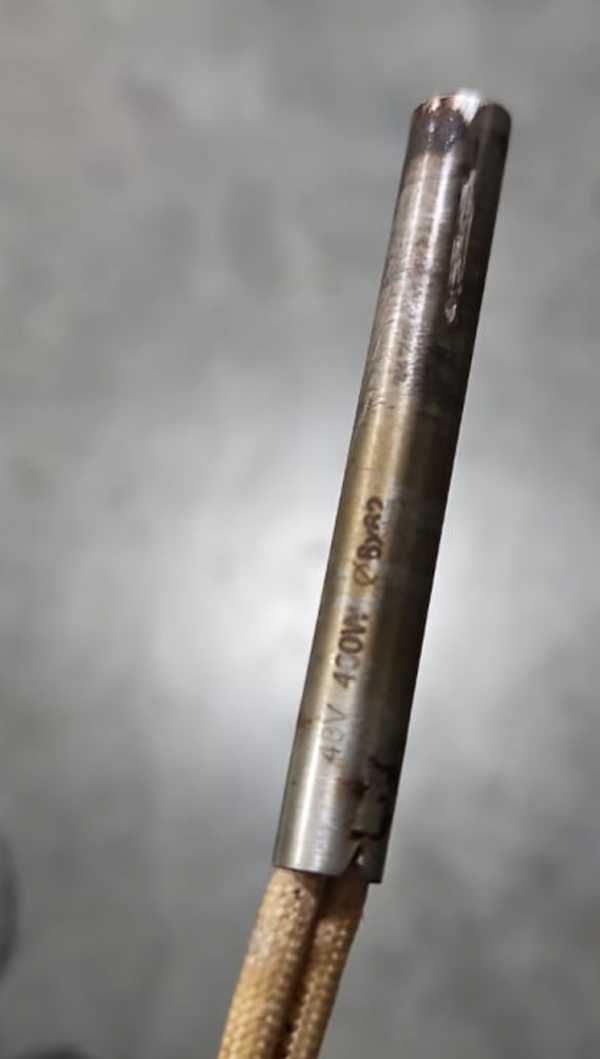

По конструкции это прямой цилиндрический ТЭН без изгибов. На фото виден вывод двух гибких проводов из одного торца, контактные стержни, металлическая оболочка и прижимной фланец. Такое исполнение ставят там, где нужен компактный нагрев в ограниченном объеме и точная посадка по диаметру.

Оболочку обычно делают из нержавеющей стали или жаростойкой стали. Внутри находится нихромовая спираль, изолированная керамикой или уплотненной минеральной засыпкой. За счет этого нагреватель держит высокую удельную мощность и равномерно прогревает зону установки без перегрева отдельных точек.

Для патронных ТЭНов типичны диаметры от 4 до 20 мм и длина от 50 до 1300 мм. На практике встречаются исполнения на 12, 24, 220 В, а также под заказ под конкретное отверстие и режим работы. Для коротких нагревателей малого диаметра важна точная геометрия посадки, иначе падает теплоотдача и растет локальная температура.

Такой ТЭН ставят в пресс-формы для пластмасс, литейную оснастку, штампы, экструзионные узлы, плиты термопластавтоматов и промышленную оснастку, где нужен быстрый разгон температуры и стабильный контакт с металлом.
