Что следует из маркировки
Запас до предела ГОСТ 13268-88 для этой среды: 20 %.
По маркировке повторим точно
Маркировка задаёт размеры и мощность полностью, поэтому такой же ТЭН делаем без образца. Что в ней указано и что можно поменять:
| Длина | в этом товаре 1300 мм; короче или длиннее под ваш размер, мощность пересчитаем |
|---|---|
| Диаметр трубки | в этом товаре 13 мм; можно 12, 14 мм |
| Мощность | в этом товаре 6 кВт; можно меньше или больше, примерно от 3,6 кВт до 8,4 кВт, если удельная нагрузка остаётся в норме |
| Напряжение | в этом товаре 220 В; можно на 230 В или на 380 В, если у вас три фазы |
| Форма | в этом товаре Ф7; меняем длину, межосевое расстояние и радиус гиба |
| Крепление | как на старом ТЭН: штуцер с гайкой или фланец |
| Холодная зона | в этом товаре 40 мм; можно 65 мм по ГОСТ 13268-88 |
| Оболочка | для воды: медь, нержавеющая AISI 304 или 12Х18Н10Т; для жёсткой или солёной воды AISI 316 или титан |
Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.

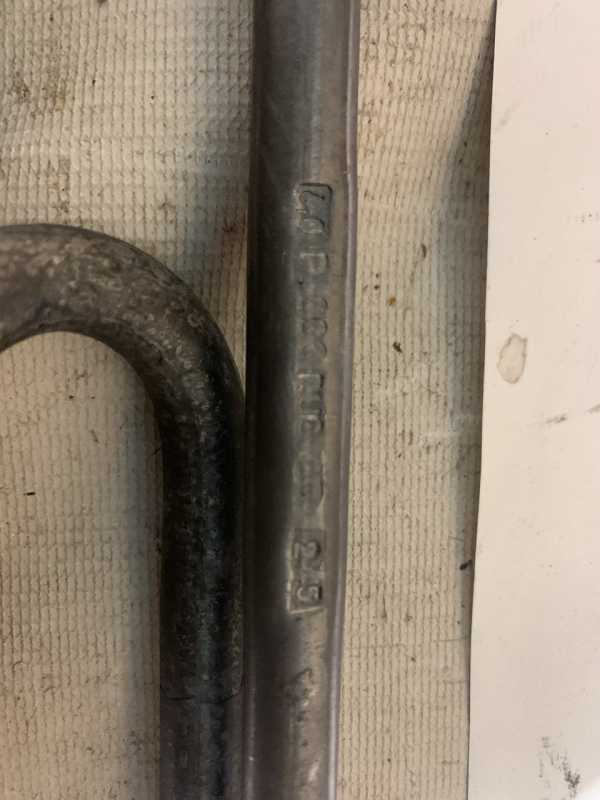

130А13/6,0: читаем маркировку по частям
В обозначении 130А13/6,0 код A задаёт длину контактного стержня в заделке, 13 указывает диаметр оболочки, а 6,0 означает мощность в киловаттах. 130 в таком формате соответствует развёрнутой длине 1300 мм.
- Активная длина по расчёту: 1220 мм.
- Р обозначает среду: в маркировке это код P для воды и слабых щелочных растворов, pH 7–9.
- 220 означает напряжение 220 В. Ф-7, ШЦ ½, МО-50 и L-340 без ключа изготовителя однозначно не расшифровать.
Расчётная удельная нагрузка составляет 12,04 Вт/см² на площади 498 см².
Код Р и оболочка: среда имеет значение
Для кода P ГОСТ рекомендует углеродистую сталь. Это рекомендация для указанной среды, а не подтверждение фактического материала оболочки именно этого изделия.
Для другой среды меняются требования к материалу и допустимой нагрузке: например, для масел и жиров код Z связан с пределом 3,0 Вт/см², а для воды и слабых кислот код J рекомендует нержавеющую жаростойкую сталь.
12,04 Вт/см²: ниже предела для кода Р
Для воды и слабых щелочных растворов с кодом P предельная удельная мощность по ГОСТ составляет 15 Вт/см². Расчётная нагрузка этого ТЭНа ниже указанного предела, то есть для этой среды есть запас.
Предел относится к среде, заданной кодом P. Для другого состава среды сравнение нужно выполнять по её коду и условиям работы.
Что можно изменить, сохранив длину
По заказу меняем мощность, напряжение, материал оболочки и форму гиба. Параметры согласуют с рабочей средой и требуемой конструкцией.
- Укажите, какие характеристики нужно изменить.
- Приложите чертёж или эскиз с требуемой формой и присоединением.
Что прислать для подбора
Пришлите чертёж, эскиз или образец, укажите рабочую среду и требуемые электрические параметры. Если важно сохранить конкретное присоединение или форму, отметьте это отдельно. Делаем по чертежу, эскизу, образцу.
Где применяют такие нагреватели
Такие нагреватели ставят в накопительных водонагревателях (бойлерах) - в баке, через боковой или нижний фланец либо через резьбовую втулку. Также их устанавливают в проточных водонагревателях, в небольших цилиндрических камерах нагрева внутри корпуса. Кроме того, нагреватели применяют в стиральных машинах, где они закреплены снизу бака через резиновую манжету.
Вопросы
Можно ли сделать оболочку из нержавейки?
Материал подбирают под среду и допустимую удельную нагрузку. Для кода P ГОСТ рекомендует углеродистую сталь; возможность нержавеющей оболочки нужно согласовать для конкретных условий.
Что будет, если нагрузка выше предела?
Работа выше предела для выбранной среды повышает риск перегрева оболочки и ускоренного выхода ТЭНа из строя. Нужен подбор нагрузки под среду.
Можно ли сделать другую форму гиба?
Да, по заказу меняем форму гиба. Для согласования пришлите чертёж, эскиз или образец.
Какая длина контактного стержня бывает?
В обозначениях ГОСТ коду A соответствует 40 мм; также предусмотрены длины 65, 100, 125, 160, 250, 400 и 630 мм.
