Сделаем такой же или под ваши размеры
Это изделие делаем на заказ: точь-в-точь по старому ТЭН или с изменениями. Что известно из названия и что можно поменять:
| Длина | по старому ТЭН, от 150 до 6300 мм |
|---|---|
| Диаметр трубки | по старому ТЭН, по ГОСТ от 6,5 до 20 мм |
| Мощность | в этом товаре 3 кВт; можно меньше или больше, примерно от 1,8 кВт до 4,2 кВт, если удельная нагрузка остаётся в норме |
| Напряжение | в этом товаре 380 В; можно на 400 В или на 220 В, сопротивление спирали пересчитаем |
| Форма | прямой, U, W, M, Г-образный или по эскизу |
| Крепление | как на старом ТЭН: штуцер с гайкой или фланец |
| Оболочка | для воздуха: чёрная сталь при умеренной температуре оболочки, нержавеющая или жаропрочная сталь при высокой |
Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.

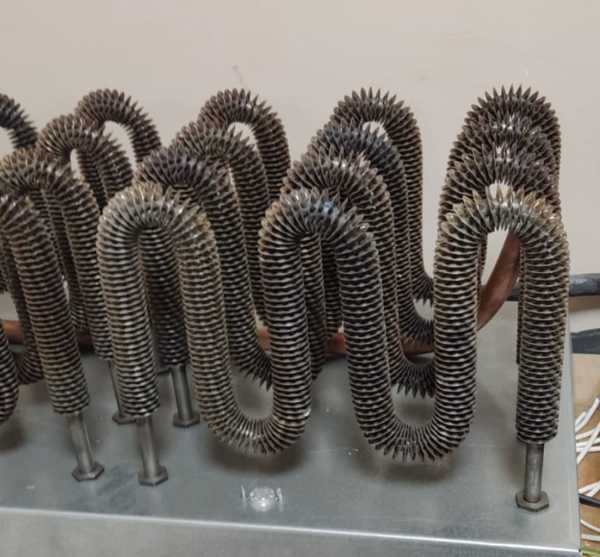

ТЕН117 А13/3,0 кВт: что известно, а что нужно уточнить
По названию известны мощность, напряжение, среда и материал оболочки. Обозначение «А13» приводим без расшифровки: данных для неё нет.
- Мощность 3 кВт, напряжение 380 В.
- Среда: воздух с обдувом; материал: углеродистая сталь.
- В названии указано 15 шт. Длина штуцера 50 мм.
- Для изготовления не хватает чертежа или размеров: развёрнутой длины, диаметра трубки, формы изгиба, холодных зон и подробностей крепления.
Как снять размеры старого ТЭН: длина по оси и форма изгиба
Развёрнутую длину измеряют по осевой линии трубки, включая изгибы. Для точной передачи геометрии полезны отдельные замеры прямых участков и эскиз с видом сбоку.
- Приложите гибкую рулетку вдоль оси трубки и пройдите все прямые и изогнутые участки.
- Отметьте холодные зоны у выводов: укажите, где заканчивается нагреваемая часть и начинаются участки без нагрева.
- Нарисуйте форму после гибки, отметьте расположение выводов и размеры между осями участков. Добавьте фото рядом с линейкой.
Для повторения важны не только общая длина, но и положение изгибов и холодных зон.
380 В и расчётный ток 7,89 А
ТЭН рассчитан на напряжение 380 В. Расчётный ток одного элемента составляет 7,89 А, расчётное сопротивление в рабочем режиме 48,1 Ом.
Подключение и защиту подбирают с учётом сети и схемы оборудования. Не следует определять схему соединения группы из 15 элементов только по названию товара.
Какие размеры нужны для заказа
- Развёрнутую длину: проложите нитку по трубке от вывода до вывода
- Длину холодных зон у выводов и диаметр трубки
- Форму после гибки: фото сбоку на клетчатом листе
- Крепление: резьбу штуцера, гайку или фланец
- Мощность и напряжение с шильдика или из паспорта оборудования
Штуцер 50 мм: уточните остальные размеры крепления
В названии указана длина штуцера 50 мм, но не указаны его тип и остальные параметры крепёжного узла. Неизвестно, предусмотрены ли гайка или фланец.
Для подбора крепления нужны чертёж узла или замеры старого элемента: форма присоединения, размеры штуцера и межосевые расстояния.
Для изготовления ТЕН117: что прислать
- Чертёж, эскиз или старый ТЭН.
- Развёрнутую длину, диаметр трубки, форму после гибки и размеры холодных зон.
- Размеры и расположение крепления, включая штуцер и межосевые расстояния.
- Условия работы: параметры воздушного потока и температуру, если они известны.
Делаем по чертежу, эскизу, образцу. Если каких-либо размеров нет, приложите фото старого элемента с измерительной линейкой.
Где применяют такие нагреватели
Такие нагреватели ставят в оборудование для сушки и нагрева воздуха с принудительным обдувом. Например, в аэрогрилях нагревательный элемент располагается вокруг вентилятора в съёмной крышке. В хлебопечках элемент находится вокруг или под съёмным ведром. В духовых шкафах и мини-печах открытые трубчатые нагреватели устанавливают на задней или боковых стенках камеры сверху и снизу.
Вопросы
Можно ли поставить этот ТЭН в другую среду?
Необходимо проверить, подходит ли элемент для конкретной среды и условий работы. Для оценки укажите среду, температуру и характер обдува или движения среды.
Можно ли сделать оболочку из нержавеющей стали?
По заказу меняем материал оболочки. Выбор нужно согласовать с учётом среды и условий нагрева.
Как измерить развёрнутую длину?
Измерьте гибкой рулеткой длину вдоль оси трубки, включая изгибы. Можно приложить к оси гибкую проволоку, затем распрямить её и измерить.
Можно ли сделать по старому образцу без маркировки?
Делаем по чертежу, эскизу, образцу. Передайте старый ТЭН и доступные замеры, чтобы определить геометрию и крепление.
