Тэн прямой оребренный

Прямой оребренный ТЭН применяют в калориферах, тепловых пушках, приточных установках, сушильных камерах и других воздухонагревателях. Работает на нагрев потока воздуха или газа при обдуве вентилятором, а также в каналах со спокойной средой, где нужна повышенная теплоотдача на ограниченной длине.

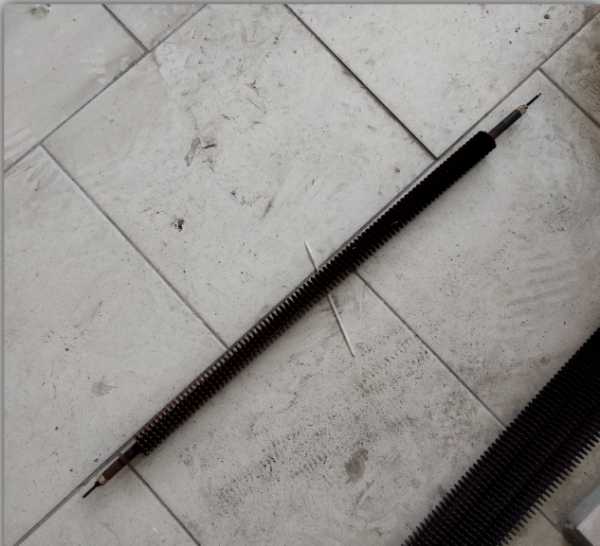

Конструкция стандартная для ТЭНР: двухконцевой трубчатый электронагреватель круглого сечения, на который по спирали навита металлическая гофрированная лента. Лента плотно прижимается и приваривается к оболочке по концам, за счет этого увеличивается площадь теплообмена и снижается удельная нагрузка на поверхность. Внутри трубки проложена нихромовая спираль в магнезиальной засыпке, выводы выведены через керамические изоляторы. На фото видны гладкие контактные стержни без фланца и муфт, монтаж идет через резьбу на шпильках или через клеммные колодки оборудования.

Материал оболочки обычно углеродистая или нержавеющая сталь, подбирается под температуру и среду эксплуатации. Оребрение выполняют из углеродистой или нержавеющей стальной ленты. Диаметр трубки в прямых оребренных ТЭНах, как правило, 8-13 мм, внешний диаметр по оребрению порядка 28-33 мм. Напряжение питания 220 или 380 В, мощность рассчитывают по длине и диаметру, с учетом того, что теплоотдача за счет оребрения выше примерно на 20-30 % по сравнению с гладким ТЭНом аналогичной геометрии.

Изготавливаем прямые оребренные ТЭНы по чертежу или образцу заказчика за 3 дня, от 1 штуки, с подбором материала трубки и оребрения под рабочую температуру и тип воздуха или газа.
