Сделаем такой же или под ваши размеры
В названии товара нет размеров и мощности: снимем их со старого ТЭН, по фото или чертежу. Повторим точно или подгоним под вас:
| Длина | по старому ТЭН, от 150 до 6300 мм |
|---|---|
| Диаметр трубки | по старому ТЭН, по ГОСТ от 6,5 до 20 мм |
| Мощность | как у старого ТЭН или под вашу задачу; при заданных размерах проверим нагрузку на оболочку |
| Напряжение | как у старого ТЭН: 220, 230 или 380 В; низковольтные 12-48 В тоже делаем |
| Форма | прямой, U, W, M, Г-образный или по эскизу |
| Крепление | как на старом ТЭН: штуцер с гайкой или фланец |
| Оболочка | для воздуха: чёрная сталь при умеренной температуре оболочки, нержавеющая или жаропрочная сталь при высокой |
Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.

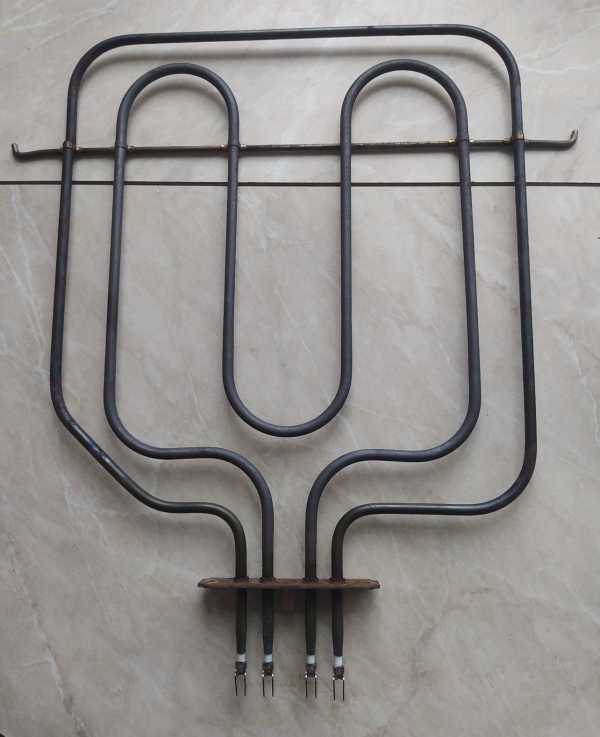

Сравните изгиб и расстояние между осями крепления со старым ТЭНом для духовки
- Сравните форму изгиба и расстояние между осями крепления с вашей старой деталью. Изгиб должен совпадать визуально.
- Проверьте тип и расположение крепёжных элементов: пластина, скоба, резьбовой фитинг или свободный конец. Они должны быть идентичны.
- Уточните длину трубки от одного конца до другого по внешней стороне изгиба.
- Сравните мощность (Вт) и напряжение (В), если они указаны на старой детали или в её маркировке. Если маркировка стёрта, мощность уточняется по образцу.
- Проверьте тип выводов: штыри, клеммы под гайку, контактные пластины или кабель. Сечение и расстояние между выводами должны совпадать.
Пришлите фото старого ТЭНа для духовки с двух-трёх ракурсов
- Фото старого ТЭНа с двух-трёх ракурсов, чтобы были видны форма, крепление и выводы.
- Замер длины трубки, расстояния между осями крепления и габаритов монтажных элементов (линейка или штангенциркуль рядом с деталью).
- Указание рабочего напряжения (В) и мощности (Вт), если они известны. Если нет, мы подбираем по образцу.
- Тип среды, в которой работает ТЭН (воздух, масло, вода, пар). Это важно для материала оболочки.
- Фото шильдика или маркировки оборудования, куда устанавливается нагреватель (модель, бренд, серийный номер, если есть).
- При необходимости фото места установки, чтобы исключить ошибку в монтажном проёме.
Изменим длину трубки, мощность или напряжение ТЭНа для духовки по вашему образцу
Делаем по образцу, фото, чертежу. По заказу меняем длину трубки, мощность, напряжение, тип и расположение креплений, материал оболочки под конкретную среду. Выводы и их сечение также корректируем под вашу схему подключения.
Где применяют ТЭН для духовки
Такие нагреватели ставят в духовых шкафах, где они размещаются в виде открытых трубчатых ТЭН на задней или боковых стенках камеры сверху и снизу. Также они используются в мини-печах настольных, где отдельные открытые ТЭН располагаются сверху и снизу камеры. Кроме того, нагреватели этого типа применяются в микроволновых печах с грилем, где трубчатый гриль-элемент находится в верхней части камеры.
Вопросы
Можно ли сделать этот ТЭН на другое напряжение, например 220 вместо 380?
Да, сделаем. Для этого пришлите желаемое напряжение и мощность, а также фото или чертёж образца.
Подойдёт ли этот нагреватель для работы в масле или агрессивной среде?
Да, сделаем в материале, стойком к вашей среде. Уточните тип среды и рабочую температуру в заказе.
Можно ли изменить длину трубки или расстояние между креплениями?
Да, сделаем по вашим размерам. Приложите чертёж или замеры с указанием нового расстояния.
Возможна ли замена крепления с пластины на резьбовой фитинг?
Да, сделаем с нужным типом крепления. Приложите фото или эскиз нового крепления с размерами.
Заявка на расчёт
Доставка и оплата
Доставка по России и в Казахстан, стоимость считаем вместе с заказом. Оплата по счёту. Подробнее
