Сделаем такой же или под ваши размеры
В названии товара нет размеров и мощности: снимем их со старого ТЭН, по фото или чертежу. Повторим точно или подгоним под вас:
| Длина | по старому ТЭН, от 150 до 6300 мм |
|---|---|
| Диаметр трубки | по старому ТЭН, по ГОСТ от 6,5 до 20 мм |
| Мощность | как у старого ТЭН или под вашу задачу; при заданных размерах проверим нагрузку на оболочку |
| Напряжение | как у старого ТЭН: 220, 230 или 380 В; низковольтные 12-48 В тоже делаем |
| Форма | прямой, U, W, M, Г-образный или по эскизу |
| Штуцер | в этом товаре М24×1,5 или фланец |
| Оболочка | по среде: чёрная сталь, нержавеющая AISI 304 или 12Х18Н10Т, медь |
Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.
Как сверить со своим

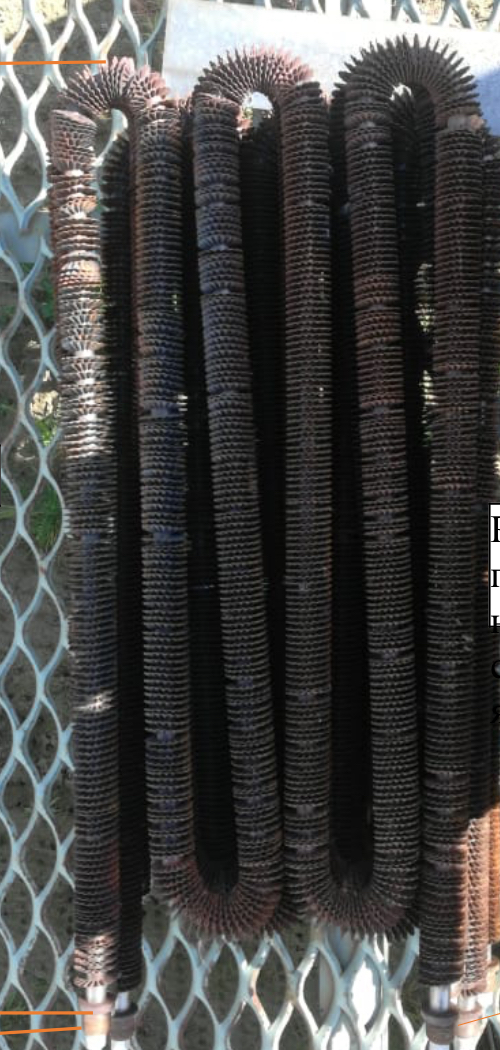

- Сравните общую длину: в названии указано 449 мм, проверьте этот размер на вашей старой детали.
- Убедитесь, что резьба крепления M24x1,5, шаг 1,5 мм, и что гайка из стали Ст10 подходит к вашему посадочному месту.
- Проверьте выводы: шпилька M5, расстояние между осями выводов 380 В (U-380 B).
- Сверьте мощность: 18,00 кВт и сопротивление 22 Ом (R=22) для напряжения 400 В (K400).
- Посмотрите на наличие оребрения: данная модель гладкая, без ребер. Сравните форму трубки и материал (Ст10).
Что прислать именно для этого товара
- Приложите фото старого ТЭН с линейкой или штангенциркулем для подтверждения длины 449 мм.
- Сфотографируйте резьбу M24x1,5 и гайку крупным планом, чтобы мы видели износ и шаг.
- Укажите напряжение вашей сети (380 В или 400 В) и нужное сопротивление, если оно отличается от R=22.
- Сделайте снимок выводов: два вывода типа «шпилька M5» и расстояние между ними.
- Если есть, пришлите чертёж или эскиз с размерами посадочного места (например, отверстие под резьбу).
Если нужен не точно такой же
Делаем по образцу, фото или чертежу. По заказу меняем длину трубки, мощность, напряжение, материал корпуса (например, нержавейка для агрессивных сред), тип и шаг резьбы, а также длину и диаметр выводов.
Где применяют такие нагреватели
Такие нагреватели ставят в накопительных водонагревателях (бойлерах), где элемент монтируется в бак через фланец или резьбовую втулку, а также в проточных водонагревателях, где он размещается в небольшой камере нагрева внутри корпуса. Кроме того, они используются в стиральных машинах, где нагреватель закреплён снизу бака, и в посудомоечных машинах, где встроен в проточную часть циркуляционной помпы.
Порядок заказа
- Пришлите, что есть: фото или видео старого нагревателя, размеры, маркировку, чертёж или эскиз от руки. Напишите, где он работал, какие нужны характеристики и как будет работать новый.
- Старый нагреватель можно прислать как образец любым удобным способом.
- Посчитаем цену и срок. Срок зависит от модели, количества, расстояния до вас и загрузки производства. Если нужно срочно, сделаем быстрее за доплату.
- Изготовим и отправим.
Делаем от 1 штуки. Работаем с частными лицами и организациями. Если заказ выполнен неверно по нашей вине, заменим нагреватель. На изделия даём гарантию.
Вопросы
У меня другое напряжение сети, например 220 В. Вы сделаете ТЭН с такими же габаритами, но под 220 В?
Да, сделаем. Пришлите фото старого ТЭН и укажите нужное напряжение, мощность или сопротивление.
Мне нужно изменить длину трубки на другую, не 449 мм. Вы сможете?
Да, сделаем по вашему размеру. Приложите к заказу чертеж или фото с указанием новой длины.
У меня другая резьба, не M24x1,5. Можно изготовить с другим креплением?
Да, сделаем с любой резьбой. Для этого пришлите образец старого крепления или укажите нужный тип резьбы и шаг.
Мне нужен ТЭН из нержавейки, а не из стали Ст10, для работы с водой или химией.
Да, сделаем из нержавеющей стали. Укажите в заказе материал корпуса и, если возможно, среду использования.
Заявка на расчёт
Доставка и оплата
Доставка по России и в Казахстан, стоимость считаем вместе с заказом. Оплата по счёту. Подробнее
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки, резка заготовок и партия из 500 трубчатых нагревателей: гибка на трубогибочном станке, контактная сварка креплений, упаковка.
