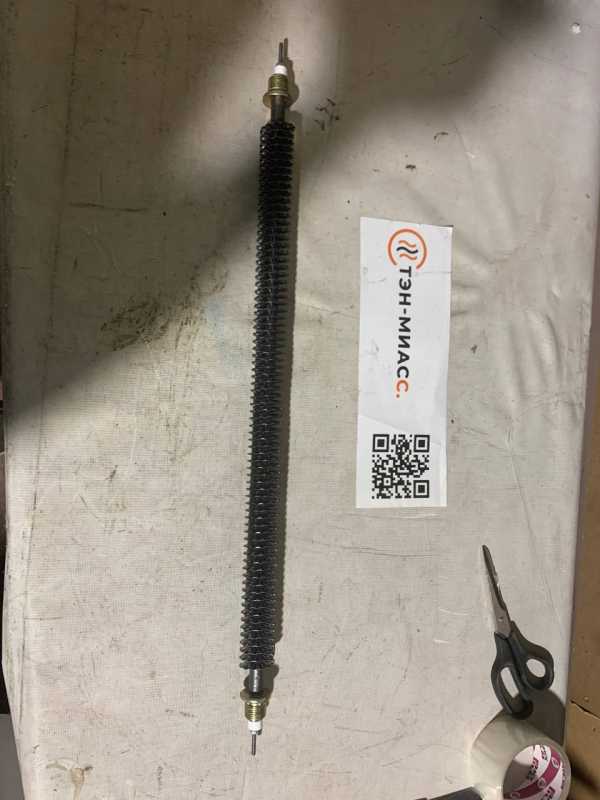

Характеристики
| Тип | ТЭН оребренный |
|---|---|
| Назначение | Для калорифера |
Где применяется и в каком оборудовании
Оребрённый ТЭН для калорифера используется в тепловых завесах (например, серии Zilon), электроконвекторах с принудительным обдувом (Tizest TEC-ED/TEC-EM) и канальных нагревателях (МАКСАЭРО ЭНК). В тепловых завесах воздух затягивается вентилятором через ряд оребрённых нагревателей, нагревается и выходит через сопло. В канальных нагревателях ТЭН монтируются в секции, часто с группой ТЭН и ступенчатым регулированием мощности.
В электроконвекторах Tizest мощность оребрённого ТЭН составляет от 0,25 до 2,0 кВт при 220 В. В канальных нагревателях МАКСАЭРО мощность достигает 24 кВт при трёхфазном питании 380 В. Для всех типов оборудования обязателен обдув вентилятором: минимальная скорость воздуха через нагреватель не менее 1 м/с, иначе перегрев и выход из строя.
- Тепловые завесы (Zilon и аналоги)
- Электроконвекторы Tizest TEC
- Канальные нагреватели МАКСАЭРО ЭНК
- Тепловентиляторы и тепловые пушки
Подбор: как совпасть со старым нагревателем
При замене ТЭН в калорифере главное - совпасть по мощности, напряжению и креплению. Мощность и напряжение берутся с маркировки старого нагревателя или из паспорта оборудования. Например, в маркировке по ГОСТ 13268-88 "ТЭН-25А10/0,25×127" указаны развёрнутая длина (250 мм), диаметр (10 мм), мощность (0,25 кВт) и напряжение (127 В).
Подключение: если старый ТЭН работал от 220 В, новый должен быть на то же напряжение. При трёхфазном питании (380 В) часто используется группа ТЭН, соединённых звездой или треугольником. Важно проверить схему включения и наличие блокировки вентилятора - подача питания на ТЭН при отключённом вентиляторе запрещена во избежание выгорания.
Крепление: резьбовой штуцер G1/2 или фланец. Расстояние между выводами и развёрнутая длина должны совпадать с посадочным местом. По заказу делаем ТЭН с любым креплением и длиной.
Требования к обдуву и тепловая защита
Основная причина выгорания ТЭН в калориферах - перегрев из-за недостаточного обдува. Минимальная скорость воздуха через оребрённый ТЭН должна быть не менее 1 м/с, иначе теплоотдача падает, и ТЭН перегревается. В паспортах оборудования (например, канальный нагреватель DRE) это требование указано прямо.
В тепловых завесах Zilon предусмотрена двухступенчатая тепловая защита: автоматическая задержка отключения вентилятора на 3 минуты после отключения нагрева и аварийная тепловая отсечка с ручным ресетом. При срабатывании защиты нужно отключить питание, дать ТЭН остыть, устранить причину перегрева (например, пыль на оребрении) и нажать кнопку ресета. Важно: перед сбросом отключить режим нагрева на пульте, иначе ТЭН перегреется снова.
В электроконвекторах Tizest и канальных нагревателях также используется термоконтакт и блокировка вентилятора. Периодический режим работы допускается, но частые срабатывания аварийной защиты - не норма.
Диагностика неисправностей ТЭН
Стандартная проверка оребрённого ТЭН мультиметром: измерение сопротивления между контактными стержнями (должно быть конечное значение, бесконечность - обрыв спирали) и сопротивление изоляции между стержнем и корпусом (должно быть очень высоким, низкое - пробой на корпус).
Частая причина выхода из строя - работа без обдува или с перекрытым забором воздуха. Накопление пыли на оребрении снижает теплоотдачу и вызывает перегрев. При замене ТЭН в калорифере проверьте также состояние термоконтакта и вентилятора.
Возможности изготовления по заказу
По заказу делаем оребрённые ТЭН любой развёрнутой длины, прямой или U-образной формы. Материал оребрения - углеродистая или нержавеющая сталь. Крепление: штуцер с гайкой или фланец. Мощность и напряжение - любые, под ваш старый нагреватель.
Оребрение выполняется навивкой стальной ленты на трубку (навивочное оребрение). Это увеличивает площадь теплообмена и создаёт дополнительное аэродинамическое сопротивление, что полезно для равномерного прогрева воздуха в калорифере. По ТУ на ТЭНР возможны различные исполнения.
Что прислать для расчёта
Для изготовления оребрённого ТЭН по вашим размерам необходимо предоставить: развёрнутую длину и форму (прямой или U-образный), расстояние между выводами, мощность и напряжение, тип крепления (штуцер, резьба, фланец), материал оребрения (углеродистая или нержавеющая сталь).
Также укажите, есть ли обдув вентилятором и температура воздуха. Если есть старый ТЭН, пришлите фото с маркировкой или сам образец. Для канального нагревателя важны параметры: сечение канала, производительность в м³/ч и минимальная скорость воздуха.
- Развёрнутая длина и форма
- Расстояние между выводами
- Мощность и напряжение
- Тип крепления
- Материал оребрения
- Фото или маркировка старого ТЭН
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки и резка заготовок.
Вопросы
Подходит ли этот ТЭН к моему оборудованию?
Для точного совпадения нужны параметры старого нагревателя: мощность, напряжение, развёрнутая длина, крепление. Если они совпадают с вашими, то подходит. По заказу делаем под любой размер.
Нужен ли обдув вентилятором?
Да, оребрённый ТЭН для калорифера обязательно должен работать при обдуве. Минимальная скорость воздуха - 1 м/с. Без обдува он перегревается и выходит из строя.
Можно ли сделать другую длину или крепление?
Да, по заказу делаем ТЭН любой развёрнутой длины, формы (прямой или U-образный) и крепления (штуцер, резьба, фланец). Пришлите размеры или образец.
Как проверить старый ТЭН?
Проверьте мультиметром: сопротивление между выводами (должно быть не бесконечность) и сопротивление изоляции между выводом и корпусом (должно быть высоким). Если обрыв или пробой - ТЭН неисправен.
Что прислать для расчёта?
Нужны: развёрнутая длина, форма, расстояние между выводами, мощность, напряжение, тип крепления, материал оребрения, а также информация об обдуве и температуре воздуха. Фото старого ТЭН с маркировкой ускорит подбор.
Как совпасть по мощности и подключению со старым нагревателем?
Мощность и напряжение должны быть такими же, как на старом ТЭН. Если старое оборудование на 220 В, ставьте 220 В. При трёхфазном питании учитывайте схему включения группы ТЭН. Подключение обязательно с блокировкой вентилятора.
