ТЭН 78.02.000 (2,0кВт, медь) для ГК-100-3М

Сделаем такой же или под ваши размеры

В названии товара нет размеров и мощности: снимем их со старого ТЭН, по фото или чертежу. Повторим точно или подгоним под вас:

Длина	по старому ТЭН, от 150 до 6300 мм
Диаметр трубки	по старому ТЭН, по ГОСТ от 6,5 до 20 мм
Мощность	в этом товаре 2 кВт; можно меньше или больше, примерно от 1,2 кВт до 2,8 кВт, если удельная нагрузка остаётся в норме
Напряжение	как у старого ТЭН: 220, 230 или 380 В; низковольтные 12-48 В тоже делаем
Форма	прямой, U, W, M, Г-образный или по эскизу
Крепление	как на старом ТЭН: штуцер с гайкой или фланец
Оболочка	по среде: чёрная сталь, нержавеющая AISI 304 или 12Х18Н10Т, медь

Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.

Какие размеры нужны для заказа

Развёрнутую длину: проложите нитку по трубке от вывода до вывода
Длину холодных зон у выводов и диаметр трубки
Форму после гибки: фото сбоку на клетчатом листе
Крепление: резьбу штуцера, гайку или фланец
Мощность и напряжение с шильдика или из паспорта оборудования

Что скрывает название «ТЭН 78.02.000 (2,0кВт, медь) для ГК-100-3М»

Из названия известно главное: мощность 2 кВт и материал оболочки - медь. Это ТЭН для водяной среды: у производителей медная трубка применяется для воды и слабых растворов щелочей и кислот с pH 5 - 9, предельная удельная мощность для такой среды - 9,0 Вт/см².

Чего в названии нет - почти всего остального:

Развёрнутая длина трубки (в каталогах она указывается в миллиметрах, например 250, 630 или 4000)
Диаметр оболочки (по ГОСТ 13268-88 бывает 6,5; 8,0; 8,5; 9,5; 10,0; 13,0; 16,0 мм)
Длина контактного стержня в заделке - «холодная зона» (по ГОСТ: A=40, B=65, C=100, D=125, E=160, F=250, G=400, H=630 мм)
Форма гибки и межосевые расстояния
Тип крепления и присоединительные размеры
Рабочее напряжение (по ГОСТ: 12, 24, 36, 42, 48, 60, 127, 220, 380 В)

Без этих данных изготовить точную замену нельзя. Делаем по чертежу, эскизу, образцу.

Снимаем размеры со старого ТЭН: три главных замера

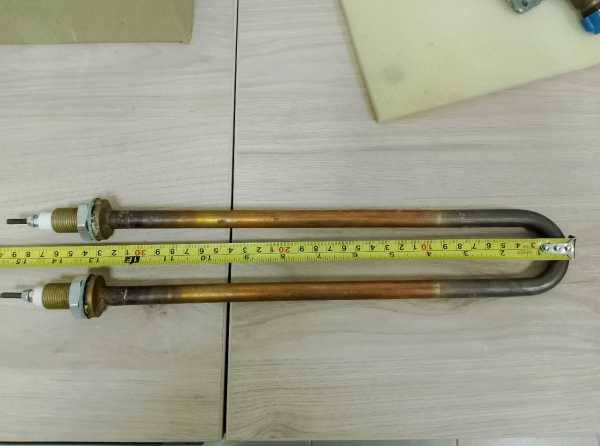

Развёрнутая длина - это длина трубки, если её полностью выпрямить. Не пытайтесь измерить рулеткой изогнутый ТЭН по контуру - будет большая погрешность.

Возьмите мягкую проволоку (алюминиевую или медную), повторите ею форму старого ТЭН точно по осевой линии трубки.
Распрямите проволоку и измерьте её длину - это и есть развёрнутая длина.
Допуск по ГОСТ: до 1000 мм - ±2%, свыше 1000 мм - ±1%.

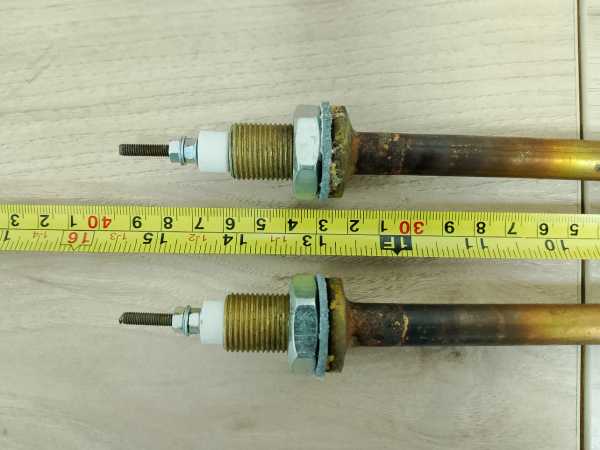

Холодные зоны - расстояние от конца контактного стержня до начала активной (греющей) части. Измерьте длину неизогнутого участка от торца трубки до первого изгиба или до места, где начинается нагрев.

Форма после гибки - нарисуйте ТЭН сбоку и сверху, укажите все прямые участки и радиусы изгибов.

Инженерная заметка

Главные цифры для заказа: развёрнутая длина, диаметр трубки, длина холодной зоны. Остальное уточняется по эскизу.

Важно

У изогнутого ТЭН конец контактного стержня должен находиться только на прямом участке: не менее 20 мм от начала изгиба для диаметров 10,0/13,0/16,0 мм, не менее 10 мм для диаметров 6,5 - 9,5 мм.

Крепление: штуцер, гайка, фланец

Крепление ТЭН к корпусу ГК-100-3М бывает трёх видов:

Штуцер - резьбовая втулка, приваренная к трубке, с наружной резьбой и гайкой
Гайка накидная - свободно вращается на трубке, прижимает ТЭН через прокладку
Фланец - плоская пластина с отверстиями под болты

Если крепление фланцевое - измерьте межосевое расстояние между отверстиями (по центрам) и диаметр самих отверстий. Для штуцера - диаметр и шаг резьбы. Для гайки - её наружный диаметр и толщину.

Форма и гибка: как передать радиус

Форму ТЭН передают тремя способами - выберите удобный:

Эскиз от руки - вид сбоку и вид сверху, с размерами прямых участков и указанием радиусов изгибов
Чертёж - с проставленными размерами в миллиметрах
Образец - отправьте старый ТЭН, мы повторим форму по нему

Радиус изгиба измеряется по внутренней стороне трубки. Укажите его для каждого изгиба - у производителей минимальный радиус зависит от диаметра трубки, и если поставить радиус меньше допустимого, трубка сломается при гибке.

Развёрнутая длина 2 кВт медного ТЭН для воды - главный параметр, без него расчёт спирали невозможен.

Что прислать для расчёта

Чтобы мы сделали точную замену, пришлите:

Фотографии старого ТЭН с трёх ракурсов (общий вид, крепление, контактные стержни)
Развёрнутую длину (по проволоке) или сам образец
Диаметр трубки (штангенциркулем)
Длину холодных зон с обоих концов
Тип крепления и его размеры
Рабочее напряжение (если неизвестно - посмотрите на корпусе ГК-100-3М)

По заказу меняем материал оболочки (нержавеющая сталь, латунь), длину холодной зоны, диаметр и форму гибки.

Где применяют такие нагреватели

Такие нагреватели ставят в накопительные водонагреватели, где элемент монтируется в бак через боковой или нижний фланец, и в стиральные машины, где он закреплён снизу бака через резиновую манжету. Также нагреватель используется в посудомоечных машинах, где встроен в проточную часть циркуляционной помпы.

Пришлите чертёж, эскиз или фото старого нагревателя рядом с линейкой, посчитаем под вашу задачу.

Загрузить чертёж или фото

Вопросы

Как измерить развёрнутую длину ТЭН, если он изогнут?

Возьмите мягкую проволоку, повторите ею форму ТЭН по осевой линии, затем распрямите и измерьте длину проволоки - это и будет развёрнутая длина.

Можно ли сделать такой ТЭН из нержавейки?

Да, по заказу меняем материал оболочки. У производителей нержавеющая сталь применяется для воды и слабых кислот (pH 5 - 7) с предельной удельной мощностью 15,0 Вт/см².

Можно ли поставить этот ТЭН в другую среду, например в масло?

Для масла и жиров у производителей применяется углеродистая сталь с предельной удельной мощностью 3,0 Вт/см². Медный ТЭН для воды в масло ставить нельзя - медь рассчитана на водную среду.

Можно ли сделать ТЭН на другое напряжение?

Да, по заказу пересчитываем спираль под нужное напряжение. По ГОСТ номинальные напряжения: 12, 24, 36, 42, 48, 60, 127, 220, 380 В.
