Сделаем такой же или под ваши размеры
В названии товара нет размеров и мощности: снимем их со старого ТЭН, по фото или чертежу. Повторим точно или подгоним под вас:
| Длина | по старому ТЭН, от 150 до 6300 мм |
|---|---|
| Диаметр трубки | по старому ТЭН, по ГОСТ от 6,5 до 20 мм |
| Мощность | как у старого ТЭН или под вашу задачу; при заданных размерах проверим нагрузку на оболочку |
| Напряжение | как у старого ТЭН: 220, 230 или 380 В; низковольтные 12-48 В тоже делаем |
| Форма | прямой, U, W, M, Г-образный или по эскизу |
| Крепление | как на старом ТЭН: штуцер с гайкой или фланец |
| Оболочка | для воздуха: чёрная сталь при умеренной температуре оболочки, нержавеющая или жаропрочная сталь при высокой |
Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.

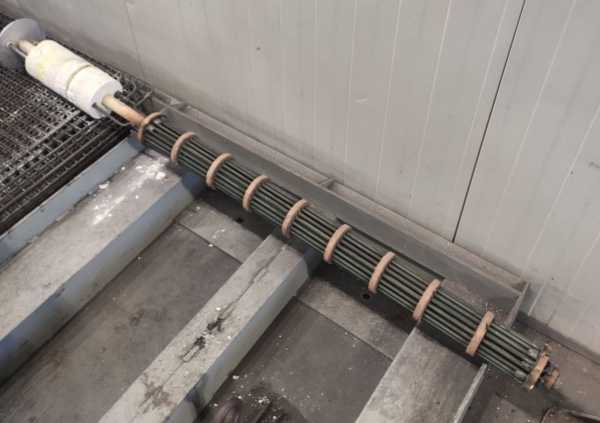

Сравните геометрию вашего ТЭНа с нагревателем отжиговой печи CIEFFE
- Сравните форму и общую геометрию вашего ТЭНа с трубчатым элементом на фото. Изгибы и конфигурация должны совпадать.
- Уточните тип и расположение крепежных элементов (например, резьба, фланец, прижимная планка) на вашей старой детали.
- Проверьте тип и длину выводов (штыри, клеммы, гибкие провода) и расстояние между ними, если выводов два.
- Измерьте длину трубки по огибающей (в развернутом виде) и сопоставьте с нашей комплектацией.
- Сверьте мощность (Вт) и рабочее напряжение (В), указанные на маркировке вашего ТЭНа, с заявленными в карточке.
Для закажите пришлите артикул с маркировки старого нагревателя отжиговой печи
- Номер или артикул с маркировки старого нагревателя, если он читается.
- Фото старой детали в нескольких ракурсах, где видна форма, крепление и выводы.
- Фото шильдика или заводской таблички отжиговой печи CIEFFE.
- Модель печи CIEFFE, если она известна.
- Эскиз или чертеж с размерами, если вы уже сняли замеры.
- Для уточнения: фото места установки нагревателя, чтобы мы видели посадочное гнездо.
При необходимости доработаем трубчатый элемент под вашу задачу по образцу
Мы делаем по заказу на основе вашего образца, фото или чертежа. Для этой детали мы можем изменить длину трубки, форму изгиба, тип и расположение крепежа, а также материал оболочки в зависимости от рабочей среды печи. Напряжение и мощность также меняются под вашу электросхему.
Где ставят трубчатые ТЭН
Такие нагреватели ставят в подовые печи для пиццы, хлебопекарные ярусные печи и муфельные (камерные) печи для обжига керамики. В подовых печах для пиццы ТЭН расположен по периметру камеры сверху и снизу. В хлебопекарных ярусных печах нагреватель находится в каждой пекарной камере яруса. В муфельных печах для обжига керамики на умеренные температуры элемент устанавливают в стенках или за пределами муфеля.
Вопросы
Мне нужно другое напряжение (например, не 220 В, а 380 В), вы сделаете?
Да, сделаем. Пришлите желаемое напряжение и мощность, а также фото вашего старого нагревателя для сохранения геометрии.
У меня другое крепление, не такое, как на фото. Можете повторить моё?
Да, сделаем по вашему образцу. Приложите к заказу фото или чертеж вашего крепежного узла и укажите способ фиксации.
Мне нужна другая длина трубки (короче/длиннее), чем в стандартной детали. Это возможно?
Да, сделаем по вашему чертежу или эскизу с указанием точных размеров по огибающей.
Нагреватель будет работать в агрессивной среде, нужен другой материал трубки. Вы подберете?
Да, сделаем из материала, подходящего под вашу среду. Для подбора укажите тип среды (состав, температура) и приложите фото старого элемента.
Заявка на расчёт
Доставка и оплата
Доставка по России и в Казахстан, стоимость считаем вместе с заказом. Оплата по счёту. Подробнее
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки, резка заготовок и партия из 500 трубчатых нагревателей: гибка на трубогибочном станке, контактная сварка креплений, упаковка.
