Сделаем такой же или под ваши размеры
В названии товара нет размеров и мощности: снимем их со старого ТЭН, по фото или чертежу. Повторим точно или подгоним под вас:
| Длина | по старому ТЭН, от 150 до 6300 мм |
|---|---|
| Диаметр трубки | по старому ТЭН, по ГОСТ от 6,5 до 20 мм |
| Мощность | как у старого ТЭН или под вашу задачу; при заданных размерах проверим нагрузку на оболочку |
| Напряжение | как у старого ТЭН: 220, 230 или 380 В; низковольтные 12-48 В тоже делаем |
| Форма | прямой, U, W, M, Г-образный или по эскизу |
| Крепление | как на старом ТЭН: штуцер с гайкой или фланец |
| Оболочка | для воды: медь, нержавеющая AISI 304 или 12Х18Н10Т; для жёсткой или солёной воды AISI 316 или титан |
Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.
Сравните длину корпуса и контактных стержней ТЭНа для котла
- Сравните общую длину и длину выступающей части, включая контактные стержни.
- Проверьте форму и размеры крепёжного фланца или резьбовой части. Уточните межосевое расстояние отверстий.
- Убедитесь, что количество и расположение выводов совпадает с вашим образцом.
- Сверьте мощность и напряжение, указанные в маркировке старого ТЭНа, с нашим товаром.
- Обратите внимание на материал оболочки: он должен соответствовать среде, в которой работает нагреватель.
Пришлите фото крепления и выводов старого ТЭНа от котла
- Фото старого ТЭНа с двух ракурсов, включая область крепления и выводов.
- Чёткий чертёж с размерами: общая длина, длина корпуса, длина контактных стержней, диаметр.
- Фото шильдика или маркировки старой детали, где указана мощность, напряжение и тип.
- Модель или название котла, в котором стоял нагреватель.
- Уточнение рабочей среды: вода, антифриз, масло или воздух.
Изменим мощность, напряжение или длину корпуса ТЭНа под ваш заказ
Делаем по образцу, фото, чертежу. По заказу меняем длину корпуса, мощность, напряжение, форму крепления и материал оболочки под вашу среду. Для любых изменений пришлите образец старой детали или подробный эскиз.

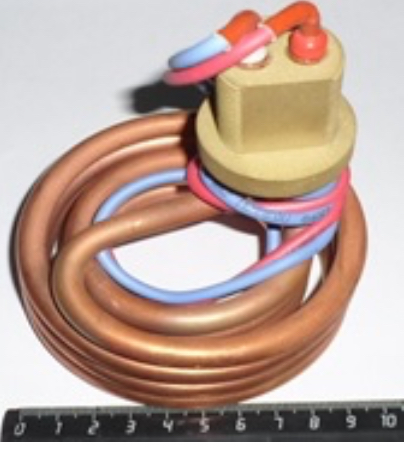

Применение: ТЭН для котла
Такие нагреватели ставят в блоки ТЭН для твердотопливных котлов, где врезной резьбовой блок устанавливается в штатную бобышку котла или в обвязку. Также нагреватель применяется в водогрейном котле отопления пассажирского вагона, расположенном в котельном отделении. Кроме того, он используется в битумоплавильных установках и битумоварочных котлах в качестве погружного нагревателя в баке.
Вопросы
Мне нужно другое напряжение, 220 В вместо 380 В. Вы сделаете?
Да, сделаем. Пришлите фото старого ТЭНа с маркировкой и укажите желаемое напряжение и мощность.
У меня другое межосевое расстояние на фланце. Можно подогнать?
Да, сделаем по чертежу. Приложите к заказу эскиз с нужным расстоянием.
Старый ТЭН работал в масле, а мне нужен для воды. Вы можете изменить материал оболочки?
Да, сделаем из материала, подходящего под вашу среду. Укажите тип жидкости в комментарии к заказу.
Мне нужна другая длина выступающей части, чтобы ТЭН глубже входил в котёл.
Да, сделаем по вашим размерам. Пришлите чертёж с новой длиной или образец с пометкой.
Заявка на расчёт
Доставка и оплата
Доставка по России и в Казахстан, стоимость считаем вместе с заказом. Оплата по счёту. Подробнее
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки, резка заготовок и партия из 500 трубчатых нагревателей: гибка на трубогибочном станке, контактная сварка креплений, упаковка.
