Сделаем такой же или под ваши размеры
Это изделие делаем на заказ: точь-в-точь по старому ТЭН или с изменениями. Что известно из названия и что можно поменять:
| Длина | в этом товаре 90 мм; короче или длиннее под ваш размер, мощность пересчитаем |
|---|---|
| Диаметр трубки | по старому ТЭН, по ГОСТ от 6,5 до 20 мм |
| Мощность | как у старого ТЭН или под вашу задачу; при заданных размерах проверим нагрузку на оболочку |
| Напряжение | как у старого ТЭН: 220, 230 или 380 В; низковольтные 12-48 В тоже делаем |
| Форма | в этом товаре U-образная; меняем длину, межосевое расстояние и радиус гиба |
| Крепление | как на старом ТЭН: штуцер с гайкой или фланец |
| Оболочка | по среде: чёрная сталь, нержавеющая AISI 304 или 12Х18Н10Т, медь |
Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.
Что известно из названия этого ТЭН и чего не хватает для изготовления

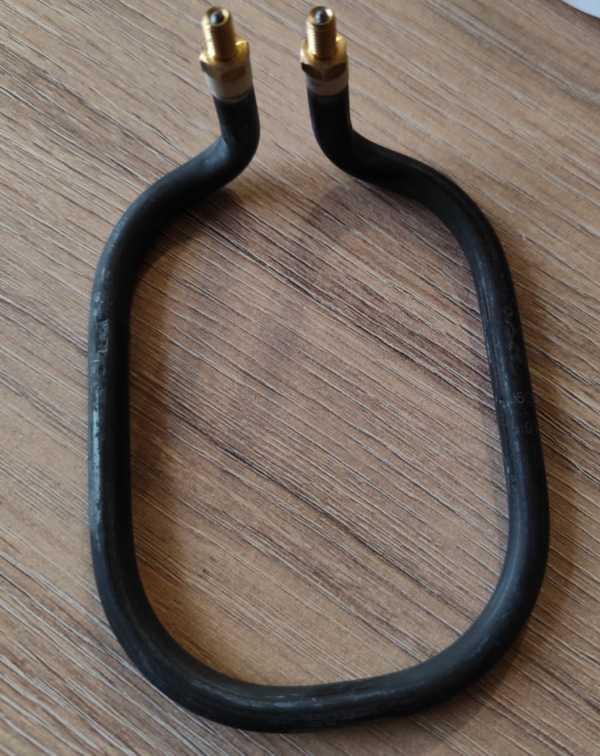

Из названия ясно: U-образный нагреватель, ширина 90 мм, длина 120 мм, высота 50 мм. Это три габарита, по которым можно представить общую геометрию, но не сам нагреватель.
Для изготовления по ГОСТ 13268-88 в условное обозначение ТЭН входят развёрнутая длина, длина контактного стержня, диаметр оболочки, мощность, напряжение и среда (F09). Ничего из этого в названии нет. Также неизвестны материал оболочки, крепление и холодные зоны.
Из названия есть только форма и три габарита: Ш 90 мм, Д 120 мм, В 50 мм.
Крепление: штуцер, гайка, фланец, межосевое
В названии тип крепления не указан. U-образные ТЭН у производителей чаще всего ставят со штуцером (резьба на трубке), с прижимной гайкой или с фланцем. Ширина 90 мм может быть межосевым расстоянием между трубками. Но это не точно.
Д 120 мм и В 50 мм могут определять вылет и высоту. Нужно уточнить: есть ли штуцер, какая резьба, длина резьбы, есть ли гайка или фланец. Если крепление фланцевое, укажите межосевое расстояние отверстий.
Как снять размеры со старого ТЭН: развёрнутая длина, холодные зоны, форма после гибки
- Сфотографируйте старый ТЭН с рулеткой, без ракурса.
- Измерьте диаметр трубки штангенциркулем.
- Для развёрнутой длины: проложите по оси трубки гибкую проволоку или сантиметровую ленту от начала до конца, повторяя все изгибы. Или измерьте отдельно все прямые участки и дуги, затем сложите.
- Холодная зона: расстояние от конца трубки до точки, где начинается активный нагрев. Обычно это место, где выходит контактный стержень. По ГОСТ конец стержня должен находиться на прямом участке (F15).
- Замерьте длину контактных стержней и расстояние от стержня до начала изгиба.
Развёрнутая длина в каталогах производителей указывается от 250 до 6300 мм (F07).
Какие размеры нужны для заказа
- Развёрнутую длину: проложите нитку по трубке от вывода до вывода
- Длину холодных зон у выводов и диаметр трубки
- Форму после гибки: фото сбоку на клетчатом листе
- Крепление: резьбу штуцера, гайку или фланец
- Мощность и напряжение с шильдика или из паспорта оборудования
Форма и гибка: как передать форму и радиус
Схематично нарисуйте форму с размерами: ширина между ветвями (90 мм), длина (120 мм), высота (50 мм). Обязательно укажите радиусы изгиба: внутренний или наружный радиус дуги. Замерьте радиус по шаблону из проволоки или по отпечатку на бумаге.
Если старый ТЭН сломан, но форма сохранилась, лучше передать его как образец. У производителей форма U-образного ТЭН описывается именно полным набором: ширина, длина, высота и радиусы. Без радиуса гиба трубку не согнуть правильно.
Главные цифры для повторения формы: Ш 90 мм, Д 120 мм, В 50 мм плюс радиус гиба.
Что прислать
- Фото старого ТЭН с линейкой.
- Эскиз с размерами: ширина, длина, высота, диаметр трубки, длина стержней, длина резьбы.
- Материал и среда нагрева (вода, воздух, масло), если известны.
- Мощность и напряжение, если есть маркировка.
Если маркировки нет, достаточно прислать образец или точный эскиз с проставленными размерами. Делаем по чертежу, эскизу, образцу. По заказу меняем материал оболочки и резьбу штуцера.
Где применяют U-образные трубчатые нагреватели
Такие нагреватели ставят в духовых шкафах, где они располагаются на задней или боковых стенках камеры, а также в мини-печах настольного типа, где элементы находятся сверху и снизу камеры.
Вопросы
Можно ли сделать по старому образцу без маркировки?
Да, делаем по чертежу, эскизу, образцу. Пришлите фото или сам ТЭН, чтобы уточнить форму, крепление и холодные зоны.
Можно ли нержавейку?
У производителей есть исполнение оболочки из нержавеющей стали (08Х18Н10Т), по заказу меняем материал. Укажите среду нагрева.
Как измерить развёрнутую длину?
Разложите по трубке гибкую проволоку от начала до конца, повторяя изгибы, затем измерьте проволоку. Либо посчитайте по формуле: сумма прямых участков плюс длина дуг.
Можно ли другую резьбу штуцера?
По заказу меняем резьбу штуцера. Укажите размер и шаг резьбы.
Заявка на расчёт
Доставка и оплата
Доставка по России и в Казахстан, стоимость считаем вместе с заказом. Оплата по счёту. Подробнее
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки, резка заготовок и партия из 500 трубчатых нагревателей: гибка на трубогибочном станке, контактная сварка креплений, упаковка.
