Какие размеры нужны для заказа ТЭНР
- Развёрнутую длину трубки без рёбер и длину оребрённой части
- Наружный диаметр по рёбрам и шаг рёбер
- Крепление: штуцер, резьба, межосевое расстояние
- Мощность, напряжение, есть ли обдув вентилятором
Оребрённый ТЭН: повтор или изменения
В названии товара нет размеров и мощности: снимем их со старого ТЭН, по фото или чертежу. Повторим точно или подгоним под вас:
| Длина | по вашему калориферу, снимаем со старого ТЭН |
|---|---|
| Мощность | как у старого ТЭН или под вашу задачу; при заданных размерах проверим нагрузку на оболочку |
| Напряжение | как у старого ТЭН: 220, 230 или 380 В; низковольтные 12-48 В тоже делаем |
| Форма | прямой, U или W |
| Оболочка | чёрная сталь или нержавеющая |
| Работа | только в воздухе при обдуве вентилятором |
Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.
Если нет обдува - перегрев за секунды
Без принудительного потока воздуха рёбра работают как теплоизолятор. Тепло от спирали не уходит, оболочка перегревается.
В каталогах и паспортах на ТЭНР указаны коды среды. Для спокойного воздуха (код С) нагрузка - 2,2 Вт/см². Для движущегося от 6 м/с (код О) - до 5,5 Вт/см².
Включать ТЭНР без обдува на полную мощность запрещено. Это приводит к перегоранию спирали за несколько минут.
Разница в допустимой нагрузке между спокойным и движущимся воздухом - 2,5 раза.
Калориферы, тепловые пушки, сушильные камеры
ТЭНР устанавливают в оборудование, где есть принудительная конвекция:
- Промышленные сушильные камеры и шкафы
- Пекарские, жарочно-пекарские и конвекционные печи
- Камеры полимеризации порошковой краски
- Покрасочные и окрасочно-сушильные камеры
- Калориферы и тепловые завесы
Общий признак: нагрев воздуха в замкнутом или полузамкнутом объёме, температура от 100 до 320°C и выше.
Что прислать для точного повтора
Для заказа точной копии ТЭНР нужны параметры:
- Образец старого нагревателя (целый или с размерами).
- Чертеж или эскиз: развёрнутая длина, расстояние между концами стержней, диаметр трубки.
- Электрические параметры: мощность и напряжение.
- Условия работы: среда (воздух), скорость обдува, температура.
Делаем по чертежу, эскизу или образцу. По заказу меняем длину контактных стержней, материал оболочки и напряжение.
Главные цифры для повтора: развёрнутая длина, диаметр оребрения, мощность и напряжение.
Где применяют оребрённые ТЭНы
Такие нагреватели ставят в конвекторах, где они располагаются на пути воздушного потока между нижним воздухозаборником и верхней решёткой. В электрокалориферах приточных вентиляционных установок оребрённый трубчатый нагреватель находится в воздуховоде или корпусе калорифера и обдувается вентилятором. Также нагреватели используются в расстоечных шкафах в качестве электронагревателя горячего воздуха камеры.

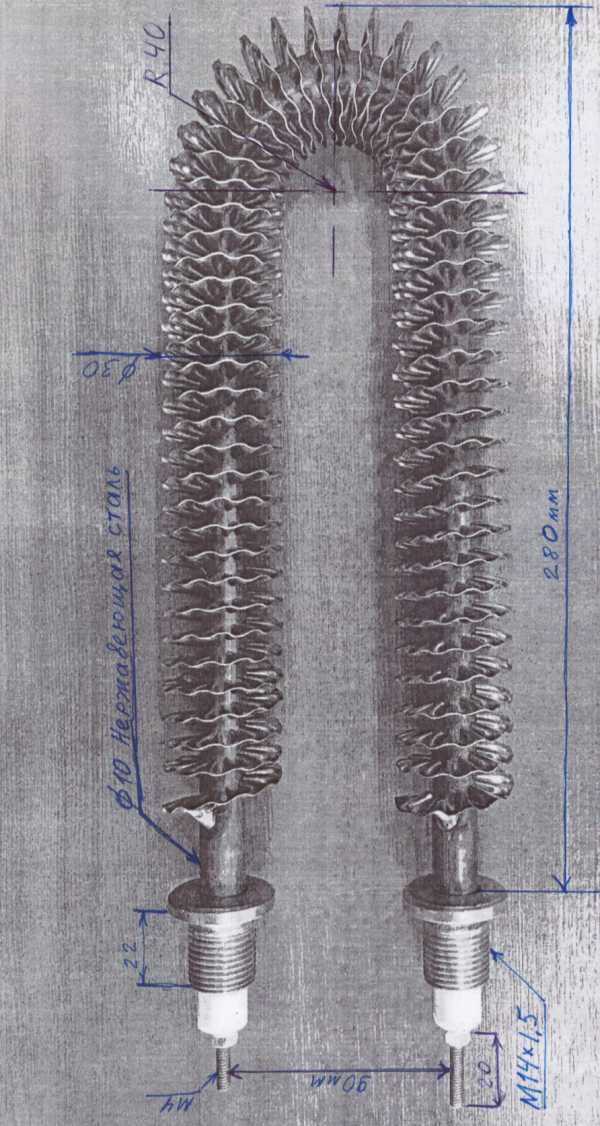

Пришлите чертёж, эскиз или фото старого нагревателя рядом с линейкой, посчитаем под вашу задачу.
Загрузить чертёж или фотоВопросы
Можно ли сделать мощнее в те же размеры?
Мощность ограничена площадью поверхности оребрения и скоростью обдува. Если увеличить мощность без изменения потока воздуха, трубка перегреется. Для повышения мощности в тех же габаритах нужна большая скорость воздуха.
Как чистить рёбра от пыли?
Продувка сжатым воздухом. При сильном засорении зазоры между витками ленты очистить сложно. В запылённых камерах ТЭНР меняют по регламенту.
Можно ли поставить в неподвижный воздух?
Можно, но мощность должна быть снижена до значений для спокойного воздуха (до 2,2 Вт/см²). Без обдува ребристый ТЭН не даёт выигрыша, часто выгоднее поставить гладкий ТЭН.
Можно ли без рёбер?
Да, это будет гладкий воздушный ТЭН (ТЭН). Он подходит для спокойного воздуха и масла. Оребрение нужно только для принудительного потока воздуха.
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки, резка заготовок и партия из 500 трубчатых нагревателей: гибка на трубогибочном станке, контактная сварка креплений, упаковка.
