Сделаем такой же или под ваши размеры
Это изделие делаем на заказ: точь-в-точь по старому ТЭН или с изменениями. Что известно из названия и что можно поменять:
| Длина | по старому ТЭН, от 150 до 6300 мм |
|---|---|
| Диаметр трубки | по старому ТЭН, по ГОСТ от 6,5 до 20 мм |
| Мощность | в этом товаре 3 кВт; можно меньше или больше, примерно от 1,8 кВт до 4,2 кВт, если удельная нагрузка остаётся в норме |
| Напряжение | в этом товаре 230 В; можно на 220 В или на 380 В, если у вас три фазы |
| Форма | прямой, U, W, M, Г-образный или по эскизу |
| Крепление | как на старом ТЭН: штуцер с гайкой или фланец |
| Оболочка | по среде: чёрная сталь, нержавеющая AISI 304 или 12Х18Н10Т, медь |
Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.
Что известно из названия - и чего не хватает

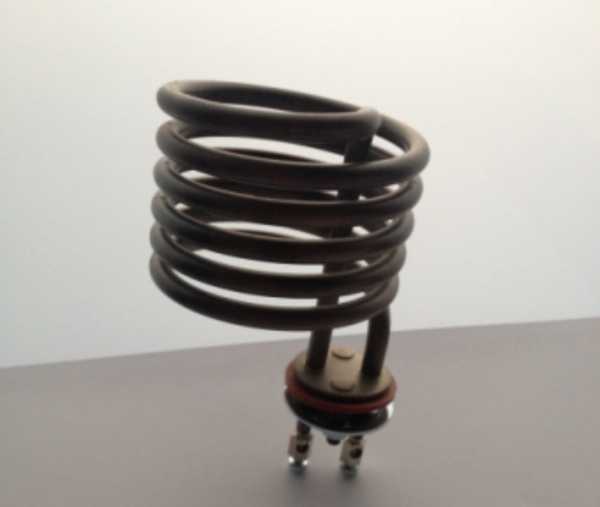

Из названия «ЭЛЕМЕНТ НАГРЕВАТЕЛЬНЫЙ А000085 3000ВТ/230В LAUDA PURIDEST PD12R» видно:
- Мощность 3 кВт и напряжение 230 В - это главные электрические параметры
- Артикул А000085 - номер по каталогу производителя оригинального оборудования (Lauda)
- Модель PD12R - указание на конкретный прибор, в котором стоял этот ТЭН
В названии нет формы изгиба, развёрнутой длины, диаметра оболочки, материала трубки и типа крепления. Без этих данных изготовить точную замену нельзя.
Чего не хватает для повторения:
- Геометрия: длина активной части, форма (прямой, U-образный, иной изгиб), диаметр трубки
- Материал оболочки (сталь углеродистая, нержавеющая, медь…)
- Крепление: штуцер, гайка, фланец - и присоединительные размеры
- Длина контактных стержней и их резьба
Делаем по чертежу, эскизу или образцу. По заказу меняем материал оболочки, длину стержней, форму крепления.
Проверка мультиметром: какое сопротивление ждать
Расчётное сопротивление спирали в рабочем режиме - 17,6 Ом.
Как проверить исправность:
- Отключите ТЭН от сети, дайте остыть.
- Переключите мультиметр в режим измерения сопротивления (Ω), предел 200 Ом.
- Приложите щупы к двум контактным стержням.
- Исправный нагреватель покажет около 17,6 Ом (допуск ±5 - 10% в холодном состоянии).
- Проверьте изоляцию: один щуп на стержень, другой на оболочку. Мультиметр должен показать «бесконечность» (обрыв).
Если сопротивление близко к нулю - короткое замыкание спирали. Если «бесконечность» - обрыв. В обоих случаях ТЭН нерабочий.
17,6 Ом - расчётное сопротивление для 3 кВт при 230 В.
Среда и материал оболочки: вода, воздух, масло
В названии не указана среда, для которой предназначен этот ТЭН. Нагреватели Lauda Puridest PD12R обычно работают с водой (дистиллированной или водопроводной) и слабыми растворами.
У производителей материал оболочки для таких сред - чаще всего нержавеющая сталь (код J по ГОСТ 13268-88) или медь/латунь (код X). Предельная удельная мощность для воды - до 15 Вт/см² (нержавейка) или 9 Вт/см² (медь).
Если ставите в другую среду (масло, воздух), материал оболочки и допустимая мощность меняются. По заказу делаем ТЭН под конкретную среду.
Какие размеры нужны для заказа
- Развёрнутую длину: проложите нитку по трубке от вывода до вывода
- Длину холодных зон у выводов и диаметр трубки
- Форму после гибки: фото сбоку на клетчатом листе
- Крепление: резьбу штуцера, гайку или фланец
- Мощность и напряжение с шильдика или из паспорта оборудования
Крепление: штуцер, гайка, фланец
Тип крепления в названии не указан. По каталогам Lauda Puridest PD12R, нагреватель может крепиться через резьбовой штуцер (например, G1/2" или G3/4") либо через гайку на корпусе прибора.
Для заказа потребуется:
- Тип крепления (штуцер, гайка, фланец)
- Резьба или межосевое расстояние
- Длина выступающей части
Делаем по образцу вашего старого ТЭН или по чертежу. Присылайте фото крепления с размерами.
Что прислать
Чтобы мы подобрали или изготовили замену, пришлите:
- Образец (старый нагреватель целиком) - самый точный вариант
- Эскиз с размерами: общая длина, активная длина, диаметр трубки, длина стержней, расстояние от торца до начала изгиба, размеры крепления
- Фото с линейкой на фоне - если нет возможности снять размеры
- Маркировку (даже если она стёрта частично) - любые цифры и буквы на корпусе
Если маркировки нет, достаточно будет образца или подробного эскиза.
Где применяют такие нагреватели
Такие нагреватели ставят в накопительных водонагревателях (бойлерах) и проточных водонагревателях, где они установлены в баке или камере нагрева для прямого контакта с водой. Также они используются в стиральных и посудомоечных машинах, где закреплены в баке или встроены в проточную часть циркуляционной помпы.
Вопросы
Как измерить развёрнутую длину, если ТЭН изогнут?
Возьмите мягкую проволоку или шнур, повторите форму изгиба по центру трубки, затем распрямите и измерьте рулеткой. Это и будет развёрнутая длина.
Можно ли сделать такой ТЭН из нержавейки?
Да. По заказу меняем материал оболочки на нержавеющую сталь (08Х18Н10Т или аналоги). Уточните среду, чтобы рассчитать допустимую мощность.
Можно ли поставить в другую среду (например, в масло)?
Можно, но потребуется пересчёт удельной мощности и, возможно, смена материала. По заказу делаем ТЭН под масло, воздух или другую среду - с правильным кодом по ГОСТ.
Можно ли использовать на другое напряжение?
Если напряжение другое, мощность изменится пропорционально квадрату напряжения. Например, при 220 В мощность будет около 2,75 кВт. Для точного соответствия нужен пересчёт спирали. По заказу делаем на любое напряжение.
