Звезда или треугольник
ТЭН на 220 В в трёхфазной сети 380/220 В включают звездой: каждый между фазой и нулём. ТЭН на 380 В собирают треугольником. Схему сверяем по маркировке трубок старого блока.
Блок как у вас или с другим составом
В названии товара нет размеров и мощности: снимем их со старого ТЭН, по фото или чертежу. Повторим точно или подгоним под вас:
| Состав | число ТЭН подбираем под нужную мощность блока |
|---|---|
| Мощность | в этом товаре 12 кВт; можно меньше или больше, примерно от 7,2 кВт до 16,8 кВт, если удельная нагрузка остаётся в норме |
| Напряжение | как у старого ТЭН: 220, 230 или 380 В; низковольтные 12-48 В тоже делаем |
| Схема | на 380 В подключаем звездой или треугольником |
| Фланец и резьба | фланец из стали 20 или нержавеющий; резьба G1-G2 1/2 или фланец под ваш бак |
| Трубки | нержавеющая AISI 304, 316 или 12Х18Н10Т; для кислот покрытие фторопластом |

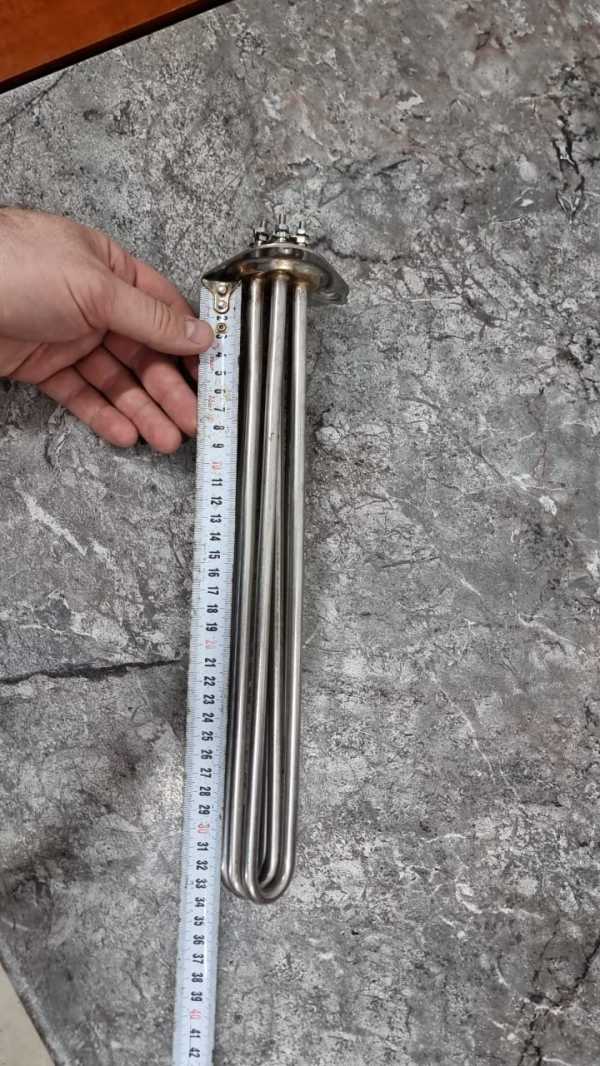

Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.
Что входит в блок на 12 кВт с треугольным фланцем
ТЭНБ объединяет несколько трубчатых нагревателей в одном присоединительном узле. В названии указаны мощность и тип фланца, но не число ТЭНов и не материал трубок.
- На старом блоке проверьте количество трубок, маркировку, расположение выводов и форму фланца.
- В каталогах у производителей блоки могут отличаться исполнением и схемой соединения.
Для подбора замены сверяйте не только мощность, но и конструкцию старого блока.
Термостат у блока 12 кВт: уточните исполнение
Название товара не указывает наличие термостата. У регулируемых блоков терморегулятор размещают в отдельном корпусе управления; у обычного блока он может отсутствовать.
Посмотрите, есть ли на старом узле отдельный корпус управления, датчик и маркировка терморегулятора.
Сталь, нержавейка или титан для трубок
Материал выбирают по составу и условиям среды, а не только по мощности блока. Сталь, нержавеющая сталь и титан не являются взаимозаменяемыми для любой жидкости: совместимость нужно подтвердить до подбора.
По заказу меняем материал по согласованным требованиям к среде.
Что прислать для подбора блока 12 кВт
Пришлите фотографии старого блока целиком, фланца и выводов, а также маркировку, если она сохранилась. Укажите среду, в которой работает нагреватель, и приложите схему подключения, если она есть.
Делаем по чертежу, эскизу, образцу.
Где применяют такие нагреватели
Такие нагреватели ставят в промышленных электрокотлах отопления, где блок трубчатых электронагревателей находится в герметичной оболочке внутри корпуса котла. Также их используют в блочных нагревателях для отопительного оборудования транспортной инфраструктуры. Кроме того, нагреватели монтируют в промышленных электроводонагревателях и ТЭНБ-блоках для технологических жидкостей, где блок вкручивается в бак или котёл через резьбовой фланец.
Заявка на расчёт
Доставка и оплата
Доставка по России и в Казахстан, стоимость считаем вместе с заказом. Оплата по счёту. Подробнее
Вопросы
Можно ли заменить один ТЭН?
Иногда можно, если элемент ремонтопригоден и подходит по параметрам и соединениям. Для подбора нужны маркировка старого блока и фото выводов.
Как подключить блок к однофазной сети 220 В?
По одному названию схему определить нельзя. Подключение должно соответствовать маркировке и схеме конкретного блока; поручите его специалисту.
Можно ли поставить нержавеющие трубки вместо стальных?
Это зависит от среды и исполнения блока. По заказу меняем материал после уточнения условий работы.
Можно ли установить блок большей мощности в ту же резьбу?
В названии указан треугольный фланец, а не резьба. Даже при совпадении присоединения большую мощность нельзя выбирать без проверки совместимости с оборудованием и электросетью.
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки, резка заготовок и партия из 500 трубчатых нагревателей: гибка на трубогибочном станке, контактная сварка креплений, упаковка.
