Характеристики
| Тип | Оребренный ТЭН |
|---|---|
| Применение | Тепловые завесы, канальные нагреватели, тепловые пушки |
Где применяется и в каком оборудовании
Оребренные ТЭН (ТЭНР) используются в тепловых завесах (Zilon, Kalashnikov, Shivaki, Resanta), где вентилятор затягивает воздух через решетку, нагреватели греют поток, и воздух выходит через сопло.
Также ставятся в канальные нагреватели МАКСАЭРО ЭНК (диаметр канала 100-400 мм, мощность 0,5-24 кВт) и круглоканальные воздухонагреватели DRE (степень защиты IP40, корпус из оцинковки).
В тепловых пушках общего назначения применяются как ТЭН, так и нихромовая спираль, с задержанным отключением вентилятора для снятия остаточного тепла.
ТЭН для калорифера в приточной вентиляции работают при минимальной скорости воздуха от 2 м/с (для ЭНК) или от 1 м/с (для DRE).
Подбор ТЭН для тепловой завесы

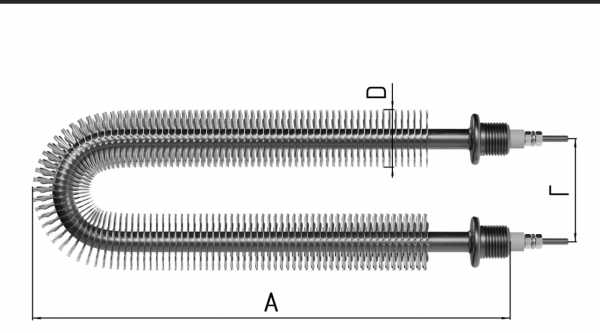

Для подбора нужны: развернутая длина и форма (прямой или U-образный), расстояние между выводами, мощность и напряжение, крепление (штуцер, резьба, фланец), материал оребрения.
Обязательно уточните, есть ли обдув вентилятором и температура воздуха. Без обдува ТЭН перегревается и выходит из строя.
В паспортах ТЭНР по ТУ 3442-001-42511921-99 маркировка содержит 6 позиций: длина, код контактного стержня, диаметр оболочки, мощность, среда нагрева, напряжение.
Минимальная скорость воздуха для оребренных ТЭН в канальных нагревателях - 2 м/с, иначе возможен перегрев ТЭН.
Почему перегорает ТЭН в завесе: вентилятор, пыль, перегрев
Основная причина - работа без обдува или слабый обдув. Вентилятор затягивает воздух через перфорированную решетку; если он не работает или забит пылью, тепло не отводится.
Пыль оседает на оребрении, ухудшая теплоотдачу и вызывая локальный перегрев. В тепловых завесах Zilon и аналогах предусмотрена двухступенчатая тепловая защита: биметаллическая отсечка на 80°C (авторесет) и аварийная на 130°C (ручной ресет).
Частые срабатывания аварийной защиты: это не нормальный режим. После срабатывания нужно отключить питание, дать ТЭН остыть, устранить причину перегрева и нажать кнопку ручного ресета (доступна после снятия задней решетки). Важно: пульт продолжает «просить» тепло, поэтому режим нагрева нужно выключить до нажатия ресета, иначе ТЭН почти сразу перегреется снова.
В тепловых пушках применяется задержанное отключение вентилятора, чтобы снять остаточное тепло. Если такой функции нет - после отключения нагревателя вентилятор должен работать еще несколько минут.
- Проверяйте исправность вентилятора и чистоту решеток забора воздуха.
- Не допускайте работу ТЭН без обдува: это неизбежный перегрев.
- При срабатывании защиты сначала выключите нагрев на пульте, затем нажмите кнопку ресета.
Особенности конструкции и эксплуатации
Тепловые завесы запрещено применять во взрывоопасных помещениях, в среде с биологически активной/пыльной/коррозионной атмосферой или при относительной влажности выше 80%.
Монтаж - только горизонтально над проемом, максимальная высота установки 2,0 м. Вертикальный монтаж не допускается.
Режимы работы - периодический и непрерывный. В серии ЭКО ТЭН соединены по схеме «звезда»: при питании 380В на каждый элемент приходится 220В.
В верхнем канале предусмотрен штуцер для реле контроля перегрева ТК-20 на 220В, которое входит в комплект вентиляционной установки ЭКОЦ.
Рабочий диапазон температур для завесы Zilon: от -30°C до +60°C окружающего воздуха, относительная влажность не более 80% при 25°C, без попадания осадков.
По ГОСТ 13268-88 для воздуха спокойного (код С) допустимая удельная нагрузка 2,2 Вт/см², оболочка до 450°C, углеродистая сталь; для воздуха свыше 450°C (код Т) - 5,0 Вт/см², жаростойкая нержавеющая сталь.
Возможности изготовления по заказу
По заказу делаем оребренные ТЭН по размерам заказчика: длина, форма, мощность, напряжение и крепление берем из чертежа, образца или маркировки старого нагревателя.
Оребрение может быть из углеродистой или нержавеющей стали. Форма - прямая или U-образная. Крепление - штуцер с гайкой или на фланце.
Таким образом можно заменить ТЭН в любой тепловой завесе, канальном нагревателе или тепловентиляторе, включая оборудование с нестандартными размерами.
При заказе укажите климатическое исполнение (например, climate УХЛ4) и требуемый расход воздуха в м³/ч, если это важно для расчета.
Что прислать для расчета
Для изготовления по вашим размерам пришлите: чертеж, образец или маркировку старого нагревателя.
В заявке укажите: развернутую длину и форму, расстояние между выводами, мощность и напряжение, тип крепления, материал оребрения.
Если есть - модель оборудования или фото старого ТЭН с маркировкой. Также сообщите, есть ли обдув вентилятором и температура воздуха.
По этим данным подберем или изготовим ТЭН оребренный под вашу тепловую завесу, канальный нагреватель или тепловую пушку.
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки и резка заготовок.
Вопросы
Подходит ли этот ТЭН к моему оборудованию?
Для точного соответствия нужны размеры, мощность и крепление. Если у вас есть маркировка старого ТЭН или чертеж - подберем или изготовим аналог.
Нужен ли обдув вентилятором для работы ТЭН?
Да, без обдува ТЭН перегревается и выходит из строя. Минимальная скорость воздуха для оребренных ТЭН - 2 м/с (для канальных нагревателей) или 1 м/с (для DRE).
Можно ли сделать другую длину или крепление?
Да, по заказу изготавливаем любую развернутую длину, форму (прямую или U-образную) и крепление (штуцер с гайкой или фланец).
Как проверить старый ТЭН перед заказом?
Проверьте целостность оболочки, измерьте сопротивление между выводами и на корпус. Обрыв цепи ТЭН или короткое замыкание говорят о неисправности. Снимите маркировку или фото.
Что прислать для расчета нового ТЭН?
Пришлите чертеж, образец или маркировку старого нагревателя. Укажите развернутую длину, форму, мощность, напряжение, крепление, материал оребрения, наличие обдува и температуру воздуха.
Почему перегорает ТЭН в завесе, если вентилятор работает?
Причина - пыль на оребрении или забитая решетка забора воздуха. Это снижает теплоотдачу, срабатывает тепловая защита. Если защита не сработала - перегрев разрушает ТЭН. Регулярно чистите оборудование.
