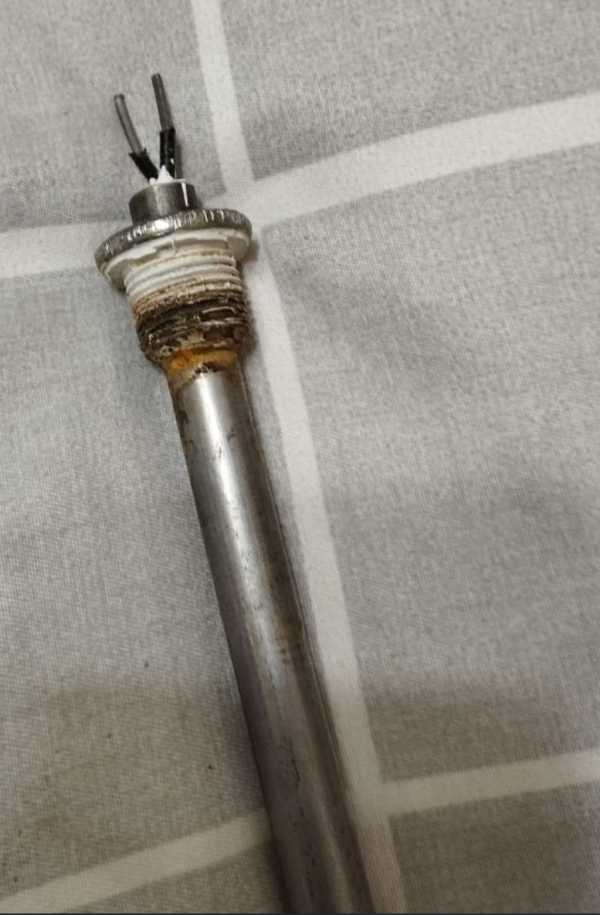

ТЭН-0,9кВт (нержавейка)

Сделаем такой же или под ваши размеры

Это изделие делаем на заказ: точь-в-точь по старому ТЭН или с изменениями. Что известно из названия и что можно поменять:

Длина	по старому ТЭН, от 150 до 6300 мм
Диаметр трубки	по старому ТЭН, по ГОСТ от 6,5 до 20 мм
Мощность	в этом товаре 900 Вт; можно меньше или больше, примерно от 540 Вт до 1,3 кВт, если удельная нагрузка остаётся в норме
Напряжение	как у старого ТЭН: 220, 230 или 380 В; низковольтные 12-48 В тоже делаем
Форма	прямой, U, W, M, Г-образный или по эскизу
Крепление	как на старом ТЭН: штуцер с гайкой или фланец
Оболочка	по среде: чёрная сталь, нержавеющая AISI 304 или 12Х18Н10Т, медь

Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.

Какие размеры нужны для заказа

Развёрнутую длину: проложите нитку по трубке от вывода до вывода
Длину холодных зон у выводов и диаметр трубки
Форму после гибки: фото сбоку на клетчатом листе
Крепление: резьбу штуцера, гайку или фланец
Мощность и напряжение с шильдика или из паспорта оборудования

Что известно из названия этого ТЭН и чего не хватает для изготовления

Из названия «ТЭН-0,9кВт (нержавейка)» мы получаем два точных параметра: мощность 0,9 кВт и материал оболочки - нержавеющая сталь. Всё остальное - рабочие размеры - в названии не заложено. Для изготовления точной замены потребуются данные, которых нет: напряжение (обычно 220 или 380 В), развёрнутая длина трубки, диаметр оболочки, длина и расположение холодных зон, тип крепления, форма после гибки.

Инженерная заметка

Из названия известна только мощность - 0,9 кВт - и материал оболочки (нержавейка). Без остальных размеров изготовить замену нельзя.

Крепление: штуцер, гайка, фланец, межосевое

У одиночных ТЭН у производителей встречаются три основных типа крепления:

Штуцер с наружной резьбой (например, M18×1,5 или M22×1,5)
Гайка с внутренней резьбой (накидная гайка под штуцер)
Фланец (прижимной или резьбовой) - для него важно межосевое расстояние между крепёжными отверстиями

Если на старом ТЭН стоит резьбовое крепление, измерьте диаметр и шаг резьбы. Для фланца - межосевое расстояние центров отверстий. Уточните тип крепления при заказе - по заказу меняем резьбу штуцера, тип фланца или гайки.

Важно

Для изготовления ТЭН с креплением нужен точный тип резьбы или размеры фланца (межосевое). Без них крепёжный узел не изготовить.

Как снять размеры со старого ТЭН: развёрнутая длина, холодные зоны, форма после гибки

Развёрнутая длина. Полностью выпрямите трубку старого ТЭН (если она гнутая) и измерьте рулеткой от одного контактного стержня до другого - это и есть развёрнутая длина. Если форма сложная, можно измерить по частям и сложить длины всех прямых и дуг.
Холодные зоны. Отмерьте расстояние от конца трубки (или от конца контактного стержня) до места, где начинается нагрев. У производителей в каталогах холодные зоны обозначают буквами A, B, C и т.д. по ГОСТ - например, 40 мм, 65 мм, 100 мм. Измерьте обе холодные зоны (у двухконцевого ТЭН) или одну (у одноконцевого).
Форма после гибки. Сфотографируйте старый ТЭН с двух-трёх сторон на контрастном фоне, рядом положите линейку. Если форма простая (U-образная, W-образная, спираль), измерьте межосевые расстояния между параллельными ветвями и радиусы изгибов.

Развёрнутая длина - главный размер для изготовления. Её измеряют по выпрямленной трубке от стержня до стержня.

Форма и гибка: как передать форму и радиус

Форма ТЭН передаётся одним из трёх способов:

Эскиз от руки с указанием всех расстояний между осями, радиусов изгибов и длины прямых участков
Фото с линейкой - сфотографируйте старый ТЭН в положении, в котором он стоял, и рядом положите линейку для масштаба
Образец - если есть возможность, отправьте старый нагреватель целиком (по согласованию)

Радиус изгиба у производителей обычно не менее двух диаметров трубки. Укажите радиус на эскизе - если его нет, мы примем типовой для вашего диаметра, но точнее будет по образцу.

Важно

Форму и радиусы нужно передать точно - ошибка в изгибе на 5 мм может сделать ТЭН непригодным для установки в оборудование.

Что прислать

Чтобы мы изготовили ТЭН-0,9 кВт (нержавейка), подготовьте:

Чертёж или эскиз с развёрнутой длиной, холодными зонами, формой и радиусом
Фото старого ТЭН с линейкой, если нет чертежа
Образец (старый ТЭН целиком) - самый точный вариант
Напряжение, на которое будет работать нагреватель (220, 380 В или другое)

Делаем по чертежу, эскизу, образцу. По заказу меняем резьбу штуцера, длину стержней, напряжение.

Где применяют такие нагреватели

Такие нагреватели ставят в накопительных водонагревателях (бойлерах) и проточных водонагревателях, а также в стиральных и посудомоечных машинах. В бойлере элемент монтируется в бак через боковой или нижний фланец. В стиральной машине нагреватель закреплён снизу бака через резиновую манжету.

Пришлите чертёж, эскиз или фото старого нагревателя рядом с линейкой, посчитаем под вашу задачу.

Загрузить чертёж или фото

Вопросы

Можно ли другую резьбу штуцера?

Да, по заказу меняем резьбу штуцера на нужную - укажите диаметр и шаг при оформлении.

Как измерить развёрнутую длину?

Выпрямите трубку старого ТЭН (если она гнутая) и измерьте расстояние между концами контактных стержней - это и есть развёрнутая длина.

Можно ли поставить в другую среду?

Для другой среды (например, масло или воздух вместо воды) нужен пересчёт удельной мощности и материала оболочки - сообщите среду при заказе.

Можно ли на другое напряжение?

Да, напряжение меняется по заказу - при этом меняется сопротивление спирали, мощность 0,9 кВт сохраняется для нового напряжения.
