Сделаем такой же или под ваши размеры
В названии товара нет размеров и мощности: снимем их со старого ТЭН, по фото или чертежу. Повторим точно или подгоним под вас:
| Длина | по старому ТЭН, от 150 до 6300 мм |
|---|---|
| Диаметр трубки | по старому ТЭН, по ГОСТ от 6,5 до 20 мм |
| Мощность | как у старого ТЭН или под вашу задачу; при заданных размерах проверим нагрузку на оболочку |
| Напряжение | как у старого ТЭН: 220, 230 или 380 В; низковольтные 12-48 В тоже делаем |
| Форма | прямой, U, W, M, Г-образный или по эскизу |
| Крепление | как на старом ТЭН: штуцер с гайкой или фланец |
| Оболочка | по среде: чёрная сталь, нержавеющая AISI 304 или 12Х18Н10Т, медь |
Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.
Сравните форму и резьбу трубки ТЭНа горячей мойки с вашей деталью
- Сравните форму трубки и способ крепления, особенно если у старого нагревателя есть резьба, фланец или скоба. Для ТЭНа горячей мойки это определяет посадку в баке.
- Проверьте длину трубки по прямой и расстояние между осями выводов (шпилек). Разница в 1-2 см может не дать поставить нагреватель.
- Посмотрите на мощность и напряжение, они указаны на корпусе или в паспорте оборудования. Если данных нет, сверьте габариты и материал оболочки с нашим образцом.
- Уточните тип выводов: шпилька, клемма под гайку, контакт для обжима. У ТЭНов для горячей мойки часто стоят усиленные контакты.
- Если ТЭН был в обдуве или кожухе, проверьте наличие рёбер, защитной гильзы или термовставки. Мы делаем по образцу, фото, чертежу.

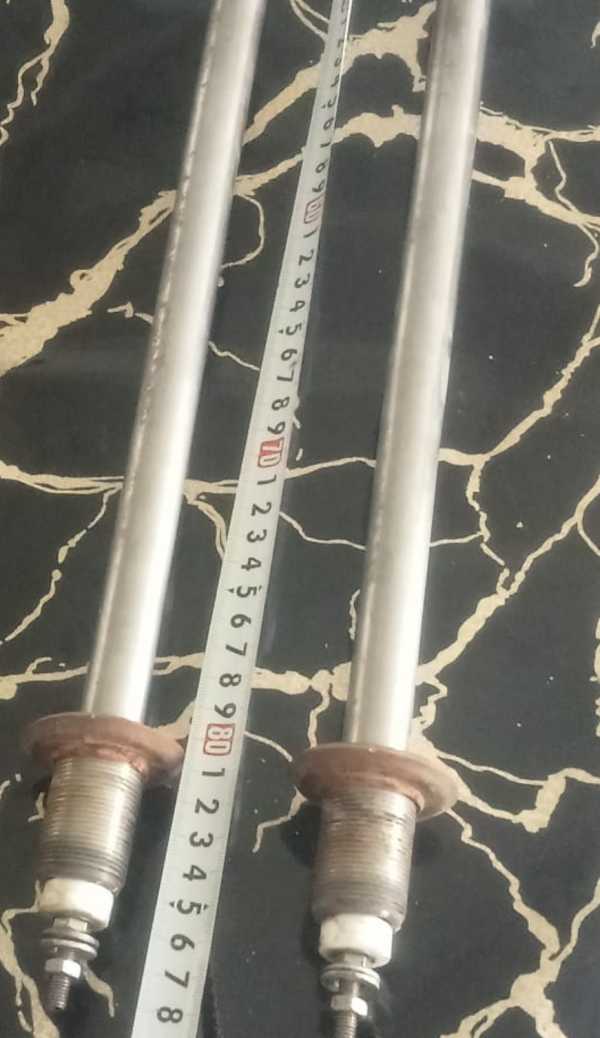

Пришлите фото старого ТЭНа с линейкой для замера общей длины и трубки
- Фото старого ТЭНа с линейкой рядом, чтобы были видны габариты (общая длина, длина трубки, расстояние между выводами).
- Чёткое фото крепления (резьба, фланец, хомут, ухо) и места, куда вставляется нагреватель.
- Тип и модель моечной установки или насоса высокого давления, если она есть. Это помогает проверить среду (вода, масло, раствор).
- Форма корпуса: прямая, изогнутая, U-образная, W-образная. Если есть рёбра или кожух, укажите это.
- Если есть маркировка на корпусе (например, буквенно-цифровой код), сфотографируйте её. Мы можем повторить или изменить по заказу.
Изменим мощность, напряжение или длину трубки ТЭНа для горячей мойки под заказ
По заказу меняем мощность, напряжение, длину трубки, тип выводов, материал оболочки (под агрессивную среду или высокое давление). Пришлите старый образец, чертёж или фото с размерами, и мы подберём исполнение под вашу задачу.
Применение: ТЭН для горячей мойки
Такие нагреватели ставят в танки охлаждения молока и CIP-мойки, где нагреватель входит в состав бойлера отдельной CIP-станции, подключаемой к танку на время мойки. Также нагреватели применяются в накопительных водонагревателях для автомойки и мойки самообслуживания, где стоят внутри бака или проточного модуля перед аппаратом высокого давления. Еще одно место установки - автоматические мойки-дезинфекторы эндоскопов, где нагреватель используется в бустер-баке подогрева воды или в контуре подогрева ёмкости с дезинфицирующим средством.
Вопросы
Можно ли сделать такой же ТЭН, но на другое напряжение (например 380 вместо 220)?
Да, сделаем. Пришлите желаемое напряжение, мощность и фото старой детали.
Подойдёт ли этот нагреватель вместо старого, если у него другое крепление (фланец вместо резьбы)?
По заказу меняем тип крепления. Приложите фото места установки и размеры крепежа.
Вы делаете ТЭН с другим материалом оболочки для работы в щелочной среде?
Да, сделаем из материала, стойкого к вашей среде. Уточните состав рабочей жидкости и температуру.
Можно ли изменить длину трубки или расстояние между выводами?
Да, меняем длину и геометрию по заказу. Пришлите чертёж или старый нагреватель с размерами.
Заявка на расчёт
Доставка и оплата
Доставка по России и в Казахстан, стоимость считаем вместе с заказом. Оплата по счёту. Подробнее
