Сделаем такой же или под ваши размеры
В названии товара нет размеров и мощности: снимем их со старого ТЭН, по фото или чертежу. Повторим точно или подгоним под вас:
| Длина | по старому ТЭН, от 150 до 6300 мм |
|---|---|
| Диаметр трубки | по старому ТЭН, по ГОСТ от 6,5 до 20 мм |
| Мощность | как у старого ТЭН или под вашу задачу; при заданных размерах проверим нагрузку на оболочку |
| Напряжение | как у старого ТЭН: 220, 230 или 380 В; низковольтные 12-48 В тоже делаем |
| Форма | прямой, U, W, M, Г-образный или по эскизу |
| Крепление | как на старом ТЭН: штуцер с гайкой или фланец |
| Оболочка | для воздуха: чёрная сталь при умеренной температуре оболочки, нержавеющая или жаропрочная сталь при высокой |
Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.
Сверьте длину трубки воздушного ТЭНа для печи с оригиналом
- Сверьте общую длину трубки с вашей старой деталью.
- Сравните форму изгиба: нагреватель должен повторять контур старого.
- Проверьте тип и расположение крепежа (ушки, пластина, резьба) на корпусе.
- Уточните количество и расположение выводов (с одной стороны или с двух; параллельно трубке или перпендикулярно).
- Сравните маркировку мощности и напряжения, если они указаны на старом ТЭНе.

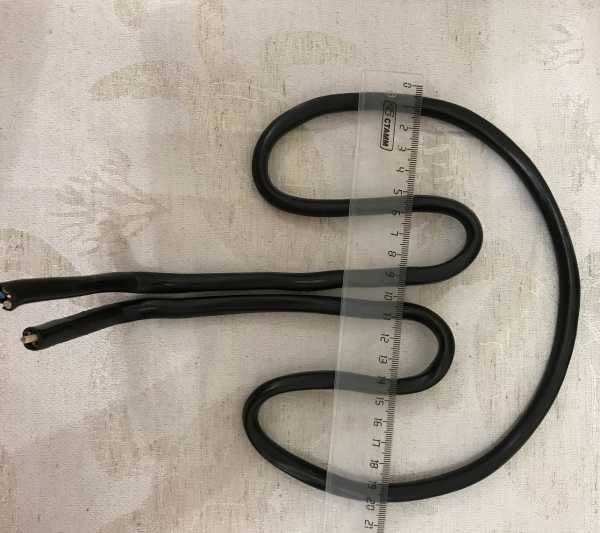

Пришлите фото ТЭНа трубчатого для печи с линейкой
- Фото старого нагревателя с линейкой вдоль трубки, чтобы видеть общую длину и длину участка до изгиба.
- Фото крепления, которое устанавливается в печь (кронштейн, ухо, фланец или скоба).
- Фото места установки в оборудовании, где видно, как деталь фиксируется и куда выходят провода.
- Укажите, на какое напряжение и мощность рассчитана старая деталь (если есть шильдик или паспорт).
- Если меняете только нагреватель без корпуса, приложите фото выводов и изоляции (керамические бусы, трубка, клеммы).
- Для нестандартной среды (например, агрессивный воздух, высокая влажность) сообщите условия работы.
Изменим длину, форму или мощность воздушного ТЭНа под заказ
Делаем по образцу, фото или чертежу. По заказу меняем длину трубки, форму изгиба, мощность и напряжение, материал оболочки и тип крепления, а также расположение выводов.
Где применяют ТЭН для печи
Такие нагреватели ставят в подовые печи для пиццы, где они расположены по периметру камеры сверху и снизу, а также в хлебопекарные ярусные печи, где отдельный ТЭН или блок ТЭН находится в каждой пекарной камере яруса. Подходят они и для муфельных (камерных) печей для обжига керамики, где нагревательные элементы размещены в стенках или за пределами муфеля.
Вопросы
Мне нужно напряжение 220 В, а на старом написано 380 В. Вы сделаете?
Да, сделаем. Пришлите фото старой детали с линейкой и укажите нужную мощность.
У меня другое крепление, не такое, как на фото. Вы сможете повторить мою пластину?
Да, сделаем по вашему образцу. Приложите фото крепления с размерами.
Нагреватель будет работать в среде с масляным туманом. Вы подберете материал?
Да, сделаем из материала, стойкого к вашей среде. Укажите условия в заказе.
Мне нужна такая же форма, но на 50 мм длиннее. Это возможно?
Да, сделаем с измененной длиной. Пришлите чертеж или образец с пометкой нужного размера.
Заявка на расчёт
Доставка и оплата
Доставка по России и в Казахстан, стоимость считаем вместе с заказом. Оплата по счёту. Подробнее
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки, резка заготовок и партия из 500 трубчатых нагревателей: гибка на трубогибочном станке, контактная сварка креплений, упаковка.
