Патрон под ваше отверстие
В названии товара нет размеров и мощности: снимем их со старого ТЭН, по фото или чертежу. Повторим точно или подгоним под вас:
| Диаметр | по вашему отверстию, от 6 до 32 мм |
|---|---|
| Длина | по глубине отверстия, от 69 до 1000 мм |
| Мощность | как у старого ТЭН или под вашу задачу; при заданных размерах проверим нагрузку на оболочку |
| Напряжение | как у старого ТЭН: 220, 230 или 380 В; низковольтные 12-48 В тоже делаем |
| Выводы | провод в термостойкой изоляции, в оплётке или без; выход с торца или сбоку под углом |
| Дополнительно | встроенная термопара |
Сверьте размер патронного ТЭНа по общей длине от края до края
- Сравните общую длину ТЭНа (от края до края).
- Уточните длину прямой нагреваемой части (без контактных стержней).
- Проверьте диаметр трубки и способ крепления (резьба, фланец, гладкий корпус).
- Посчитайте количество выводов и их расположение (с одной стороны или с двух сторон).
- Сверьте мощность и напряжение, указанные на старой детали.

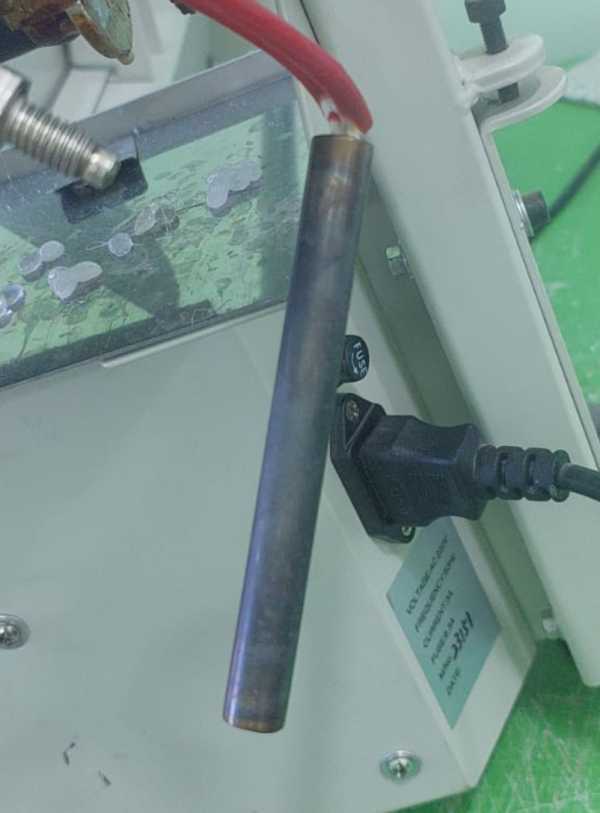

Пришлите фото патронного ТЭНа с линейкой или штангенциркулем
- Фото старого ТЭНа с линейкой или штангенциркулем на фоне.
- Измеренную общую длину и длину нагреваемой части в миллиметрах.
- Диаметр трубки и тип крепления (накидная гайка, фланец, резьба).
- Количество выводов, их диаметр и длину контактных стержней.
- Мощность и напряжение с маркировки или с паспорта оборудования.
- Фото места установки, если крепление нестандартное.
Изменим длину нагреваемой части, мощность и напряжение патронного ТЭНа по вашему образцу
Делаем по образцу, фото, чертежу. По заказу меняем длину нагреваемой части, мощность и напряжение, тип и размер крепления, материал оболочки под вашу среду. Для изменений пришлите эскиз с нужными размерами или укажите новые параметры в заказе.
Где ставят патронные нагреватели
Такие нагреватели ставят в бак-дозатор реагентов химводоподготовки котельной, где патронный погружной нагреватель монтируется через бобышку в стенке или крышке. В клеевых ваннах кромкооблицовочных станков нагреватель поддерживает температуру клеевого состава. Также они используются для обогрева гидробака спецтехники, встраиваясь непосредственно в гидробак или теплообменник.
Заявка на расчёт
Доставка и оплата
Доставка по России и в Казахстан, стоимость считаем вместе с заказом. Оплата по счёту. Подробнее
Вопросы
Можно ли сделать этот патронный ТЭН с другим напряжением, например 220 вместо 380?
Да, сделаем под ваше напряжение. Пришлите нужное значение в заказе или в примечании к чертежу.
У меня другое крепление на старом ТЭНе. Вы подберете под мою гайку или фланец?
Да, изменим крепление. Приложите фото старого узла и размеры посадочного места.
Мне нужна другая длина нагреваемой части, чем в стандарте. Это возможно?
Да, сделаем с другой длиной. Укажите нужный размер в миллиметрах в заказе или на чертеже.
Тэн будет работать в агрессивной жидкости. Вы сделаете из другого материала?
Да, подберем материал оболочки под вашу среду. Напишите тип жидкости и рабочую температуру.
