Сделаем такой же или под ваши размеры
В названии товара нет размеров и мощности: снимем их со старого ТЭН, по фото или чертежу. Повторим точно или подгоним под вас:
| Длина | по старому ТЭН, от 150 до 6300 мм |
|---|---|
| Диаметр трубки | по старому ТЭН, по ГОСТ от 6,5 до 20 мм |
| Мощность | как у старого ТЭН или под вашу задачу; при заданных размерах проверим нагрузку на оболочку |
| Напряжение | как у старого ТЭН: 220, 230 или 380 В; низковольтные 12-48 В тоже делаем |
| Форма | прямой, U, W, M, Г-образный или по эскизу |
| Крепление | как на старом ТЭН: штуцер с гайкой или фланец |
| Оболочка | для воды: медь, нержавеющая AISI 304 или 12Х18Н10Т; для жёсткой или солёной воды AISI 316 или титан |
Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.

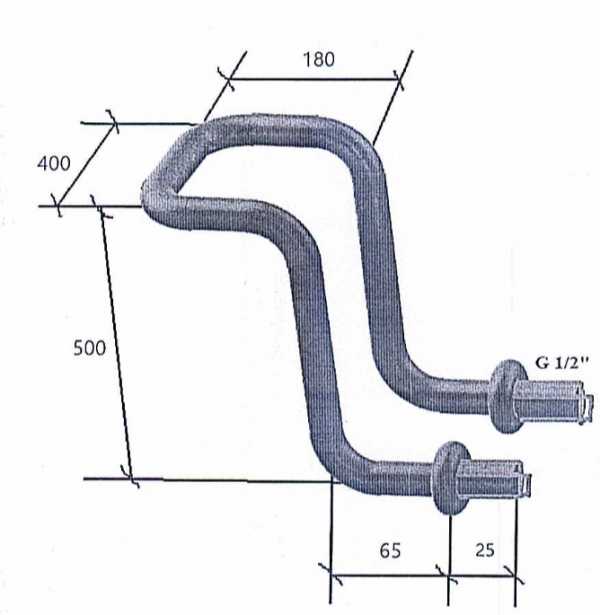

Сравните изгиб ТЭНа для воды с вашим
- Форма трубки: согнута, как у вашей детали. Сравните общий изгиб и расположение концов.
- Крепление: два резьбовых штуцера G 1/2" с прижимными шайбами. Убедитесь, что посадочные места в оборудовании совпадают.
- Выводы: контактные стержни находятся внутри резьбовых выходов.
- Длина и вылет: сопоставьте габариты старого нагревателя с образцом.
- Мощность и напряжение: указаны в маркировке на корпусе или в документации к устройству.
Приложите фото с линейкой трубчатого нагревателя ванны
- Фото вашего нагревателя с линейкой или рулеткой на фоне.
- Чертёж или эскиз с размерами (общая высота, вылет, перемычка, длина участков у резьбы).
- Изображение посадочного места в оборудовании (отверстие, куда вкручивается или вставляется ТЭН).
- Маркировку старой детали (буквенные коды, цифры, если есть).
- Указание среды: вода, в которой будет работать нагреватель (обычная, техническая, из скважины и т.д.).
- Фото контактной группы (куда подключаются провода).
Изменим длину, мощность и напряжение ТЭНа по образцу
По заказу меняем длину трубки и вылета, мощность и напряжение. Делаем по образцу, фото, чертежу. Материал оболочки можно подобрать под вашу среду.
ТЭН для нагрева воды в ванной: в каком оборудовании
Такие нагреватели ставят в накопительных водонагревателях (бойлерах), проточных водонагревателях и стиральных машинах. В бойлере ТЭН устанавливается в бак через боковой или нижний фланец либо через резьбовую втулку. В проточном водонагревателе он находится в небольшой цилиндрической камере нагрева внутри корпуса. В стиральной машине нагреватель закреплён снизу бака через резиновую манжету.
Вопросы
Можно ли сделать такой же ТЭН, но на другое напряжение (например, 220В вместо 380В)?
Да, сделаем. Пришлите желаемое напряжение и мощность, а также старое изделие для сверки формы и крепления.
Подойдёт ли этот нагреватель, если у меня другое расстояние между отверстиями под штуцеры?
Мы можем изменить длину перемычки и вылет под ваше оборудование. Приложите чертёж или фото с размерами посадочных мест.
Сделаете из другого материала, если старая деталь была из меди, а у вас на фото нержавейка?
Да, сделаем из нужного материала. Укажите среду и температуру, в которых работает нагреватель, приложите образец.
Можно ли увеличить длину резьбовой части или изменить шаг резьбы?
Да, изменим. Пришлите размеры гайки или отверстия, куда вкручивается штуцер, и желаемую длину резьбы.
Заявка на расчёт
Доставка и оплата
Доставка по России и в Казахстан, стоимость считаем вместе с заказом. Оплата по счёту. Подробнее
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки, резка заготовок и партия из 500 трубчатых нагревателей: гибка на трубогибочном станке, контактная сварка креплений, упаковка.
