Что следует из маркировки
Запас до предела ГОСТ 13268-88 для этой среды: 56 %.
По маркировке повторим точно
Маркировка задаёт размеры и мощность полностью, поэтому такой же ТЭН делаем без образца. Что в ней указано и что можно поменять:
| Длина | в этом товаре 780 мм; короче или длиннее под ваш размер, мощность пересчитаем |
|---|---|
| Диаметр трубки | в этом товаре 10 мм; можно 9,5, 11 мм |
| Мощность | в этом товаре 1,3 кВт; можно меньше или больше, примерно от 800 Вт до 1,9 кВт, если удельная нагрузка остаётся в норме |
| Напряжение | в этом товаре 380 В; можно на 400 В или на 220 В, сопротивление спирали пересчитаем |
| Форма | в этом товаре прямой; меняем длину, межосевое расстояние и радиус гиба |
| Крепление | как на старом ТЭН: штуцер с гайкой или фланец |
| Холодная зона | в этом товаре 65 мм; можно 40 мм или 100 мм по ГОСТ 13268-88 |
| Оболочка | по среде: чёрная сталь, нержавеющая AISI 304 или 12Х18Н10Т, медь |
Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.
ТЭН на 380 В: как читать маркировку

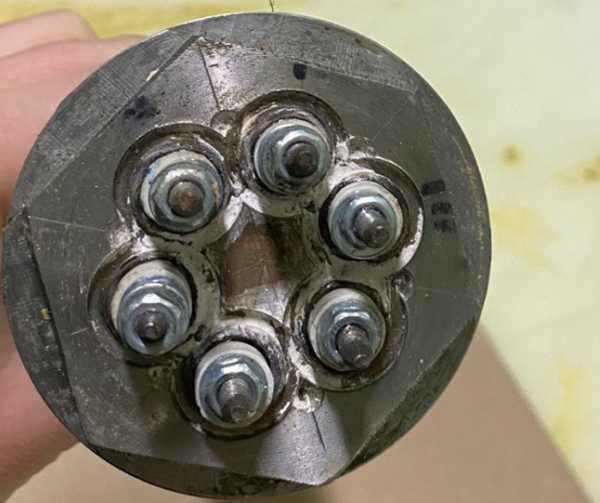

В обозначении указаны мощность 1,333 кВт, код среды J и напряжение 380 В. Буква В в маркировке относится к длине контактного стержня в заделке; активная длина приведена в готовом расчёте.
- Активная длина: 650 мм.
- Удельная нагрузка: 6,53 Вт/см² на площади 204 см².
- Фланец D-50, резьба 8/11 ниток на дюйм, оболочка из нержавеющей стали.
В таблице ГОСТ для кода J указаны вода и слабые растворы кислот с pH 5–7.
Код J и нержавеющая оболочка: среда должна совпадать
Код J связан с нагревом воды и слабых растворов кислот. В таблицах для этого кода рекомендуют нержавеющую жаростойкую сталь и указывают предельную удельную мощность 15,0 Вт/см².
Для щелочной среды, масел или воздуха требуется проверять соответствие кода и материала условиям работы. Нельзя считать, что оболочка из нержавеющей стали сама по себе подходит для любой среды.
Та же длина, другие параметры по заказу
По заказу меняем присоединительную резьбу, форму гиба и электрические параметры. Делаем по чертежу, эскизу, образцу. При подборе сохраняют заданную активную длину и уточняют среду нагрева.
- Укажите, что именно требуется изменить.
- Приложите схему подключения и чертёж узла присоединения, если они есть.
Проверка мультиметром: ожидаемое сопротивление
- Отключите ТЭН от сети.
- Измерьте сопротивление между контактными стержнями.
- Сверьте показание с расчётным сопротивлением в рабочем режиме: 108,3 Ом.
Расчётное значение относится к рабочему режиму. Проверка мультиметром между выводом и оболочкой не заменяет измерение сопротивления изоляции мегаомметром.
Что прислать для подбора
Укажите среду нагрева, напряжение, мощность и тип присоединения. Приложите фото маркировки, чертёж или эскиз с контуром гиба и данными по ответной резьбе.
Где применяют такие нагреватели
Такие нагреватели ставят в накопительные водонагреватели (бойлеры), проточные водонагреватели и стиральные машины. В накопительных водонагревателях нагреватель устанавливается в бак через боковой или нижний фланец. В проточных водонагревателях он размещается в небольшой цилиндрической камере нагрева внутри корпуса. В стиральных машинах нагреватель закреплён снизу бака через резиновую манжету с прижимной скобой.
Вопросы
Можно ли сделать другую резьбу штуцера?
По заказу меняем резьбу. Для подбора пришлите её обозначение или чертёж ответной детали.
Что если нагрузка выше предела?
Для кода J в таблицах указан предел 15,0 Вт/см². При превышении нужно подобрать исполнение под условия работы, а не использовать ТЭН выше указанного предела.
Можно ли изменить форму гиба?
Да, форму гиба согласуют по чертежу, эскизу или образцу.
Какая длина контактного стержня бывает?
В обозначениях по ГОСТ встречаются длины 40, 65, 100, 125, 160, 250, 400 и 630 мм. Для заказа укажите требуемый вариант.
