Сделаем такой же или под ваши размеры
В названии товара нет размеров и мощности: снимем их со старого ТЭН, по фото или чертежу. Повторим точно или подгоним под вас:
| Длина | по старому ТЭН, от 150 до 6300 мм |
|---|---|
| Диаметр трубки | по старому ТЭН, по ГОСТ от 6,5 до 20 мм |
| Мощность | как у старого ТЭН или под вашу задачу; при заданных размерах проверим нагрузку на оболочку |
| Напряжение | как у старого ТЭН: 220, 230 или 380 В; низковольтные 12-48 В тоже делаем |
| Форма | прямой, U, W, M, Г-образный или по эскизу |
| Крепление | как на старом ТЭН: штуцер с гайкой или фланец |
| Оболочка | для воздуха: чёрная сталь при умеренной температуре оболочки, нержавеющая или жаропрочная сталь при высокой |
Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.
Сверьте геометрию и изгибы вашего ТЭНа для плиты с нашим
- Форма и конфигурация: сравните изгибы, углы и общую геометрию старого ТЭНа с представленным.
- Крепление: проверьте тип и расположение крепежных элементов (например, пластина, резьба, фланец).
- Выводы контактов: убедитесь в совпадении длины, направления и типа выводных стержней или клемм.
- Длина трубки и оребрение: замерьте расстояние между крайними точками трубки, уточните наличие или отсутствие ребер.
- Мощность и напряжение: сверьте маркировку на старой детали с указанными параметрами.
Приложите фото старого ТЭНа плиты со стороны креплений и выводов
- Фото старого ТЭНа с разных сторон, включая места крепления и выводы.
- Чертеж с указанием всех размеров (общая длина, расстояние между креплениями, диаметр трубки).
- Фото или маркировку с указанием напряжения и мощности, если сохранились.
- Образец детали или ее фрагмент для точного копирования формы.
- Уточните тип среды (воздух, жидкость) и рабочую температуру, если известны.
Под заказ меняем напряжение, мощность и длину трубки ТЭНа
Мы делаем по образцу, фото, чертежу. По заказу меняем напряжение, мощность, длину трубки и тип крепления. Также можем изменить материал оболочки под агрессивную среду.

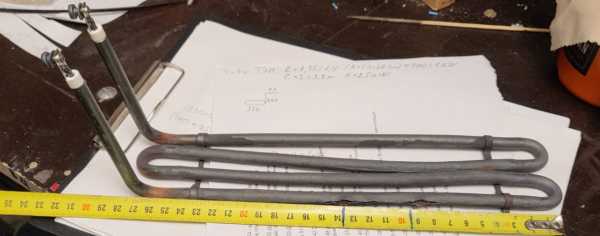

Применение: ТЭН для электрической плиты
Такие нагреватели ставят в электроплиты и варочные панели, где ТЭН встроен внутрь чугунного диска конфорки или в виде гофрированной ленты по спирали зоны нагрева. Также нагреватели этого типа используются в духовых шкафах, где открытые трубчатые ТЭН находятся на задних и боковых стенках камеры сверху и снизу.
Вопросы
Подойдет ли этот ТЭН, если у меня другое напряжение (например, 220 В вместо 380 В)?
Да, сделаем. Пришлите желаемое напряжение и мощность, а также фото или чертеж старой детали.
Можно ли изменить длину или форму крепления, если в плите другое посадочное место?
Да, сделаем. Для этого приложите чертеж или фото места установки с размерами.
Нужен ТЭН из нержавейки, потому что среда влажная, а стандартный из черной стали.
Да, сделаем из нержавеющей стали. Укажите это в заказе и приложите фото или чертеж образца.
Можно ли заказать ТЭН с другим типом выводов (например, без резьбы, с плоскими клеммами)?
Да, сделаем. Для этого сообщите нужный тип выводов и приложите фото или эскиз.
Заявка на расчёт
Доставка и оплата
Доставка по России и в Казахстан, стоимость считаем вместе с заказом. Оплата по счёту. Подробнее
