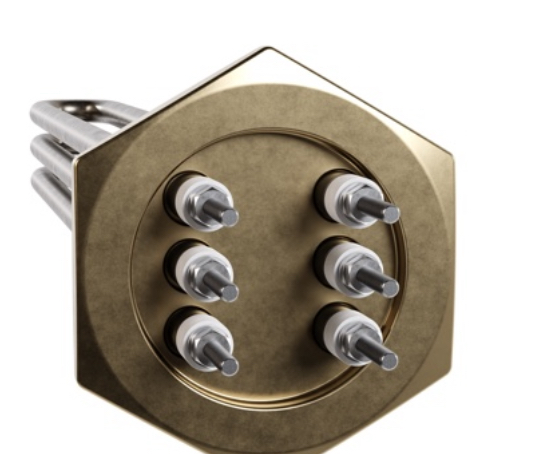

Сделаем такой же или под ваши размеры
Это изделие делаем на заказ: точь-в-точь по старому ТЭН или с изменениями. Что известно из названия и что можно поменять:
| Длина | по старому ТЭН, от 150 до 6300 мм |
|---|---|
| Диаметр трубки | по старому ТЭН, по ГОСТ от 6,5 до 20 мм |
| Мощность | в этом товаре 20 кВт; можно меньше или больше, примерно от 12 кВт до 28 кВт, если удельная нагрузка остаётся в норме |
| Напряжение | в этом товаре 400 В; можно на 380 В или на 220 В, сопротивление спирали пересчитаем |
| Форма | прямой, U, W, M, Г-образный или по эскизу |
| Крепление | как на старом ТЭН: штуцер с гайкой или фланец |
| Оболочка | по среде: чёрная сталь, нержавеющая AISI 304 или 12Х18Н10Т, медь |
Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.
Какие размеры нужны для заказа
- Развёрнутую длину: проложите нитку по трубке от вывода до вывода
- Длину холодных зон у выводов и диаметр трубки
- Форму после гибки: фото сбоку на клетчатом листе
- Крепление: резьбу штуцера, гайку или фланец
- Мощность и напряжение с шильдика или из паспорта оборудования
20 кВт, 400 В, 1000 см: что известно из названия
Из названия видно мощность 20 кВт, напряжение 400 В и развёрнутую длину 1000 см. Расчётные величины: ток 50 А, сопротивление в рабочем режиме 8 Ом. Этого достаточно, чтобы оценить нагрузку на сеть и начать расчёт спирали, но для производства нужны ещё минимум четыре параметра.
- Диаметр и материал оболочки: зависят от среды нагрева и предельной удельной мощности.
- Длина холодных зон и контактных стержней.
- Тип крепления и резьба штуцера.
- Форма после гибки и радиусы изгиба.
В каталогах производителей среда кодируется буквой, например X (вода), Z (масло), S/T (воздух). Без неё выбор материала оболочки невозможен.
Снимаем размеры со старого ТЭН: развёрнутая длина, холодные зоны, форма после гибки
Если есть старый образец без маркировки, делаем по нему. Снимите и запишите:
- Развёрнутую длину трубки. В вашем случае по названию это 1000 см.
- Длину холодных зон: расстояние от конца контактного стержня до начала активной части.
- Длину контактных стержней и диаметр резьбы.
- Форму после гибки: прямые участки, углы, радиусы.
- Диаметр оболочки штангенциркулем.
Достаточно эскиза с размерами и фото старого нагревателя: по нему воспроизведём геометрию.
Форма и гибка: как передать форму и радиус
ТЭН гнут после набивки, поэтому форма влияет на распределение активной длины. Чтобы точно повторить, пришлите чертёж с осевой линией и размерами от базы до каждого изгиба. Радиус гибки задают по оси трубки.
- Укажите, с какой стороны контактные стержни.
- Отметьте холодные зоны: гнуть можно только за их пределами.
- Если есть старый образец, можно просто передать его в производство: сделаем чертёж по факту.
Для диаметров оболочки 10/13/16 мм у производителей действует правило: контактный стержень должен отстоять от начала изгиба не менее чем на 20 мм.
Проверяем мультиметром: какое сопротивление ждать
Расчётное рабочее сопротивление этого ТЭН равно 8 Ом. При проверке мультиметром на холодном ТЭН показание будет рядом с этой величиной.
- Если прибор показывает 0 Ом: короткое замыкание витков спирали.
- Если бесконечность: обрыв спирали.
Дополнительно проверяют сопротивление изоляции между оболочкой и контактными стержнями. У исправного ТЭН по ГОСТ оно не ниже 0,5 МОм.
20 кВт при 400 В дают ток 50 А и рабочее сопротивление 8 Ом.
Что прислать в заявке
Если заказываете по образцу, пришлите:
- Фото старого ТЭН с торца и сбоку.
- Эскиз с развёрнутой длиной: 1000 см, если она совпадает с названием.
- Диаметр оболочки, длину холодных зон, резьбу.
- Напряжение и мощность: 400 В, 20 кВт.
- Описание среды нагрева, для которой берёте ТЭН.
Соберём всё в одном сообщении. Этого достаточно, чтобы начать изготовление.
Где применяют такие нагреватели
Такие нагреватели ставят в накопительных водонагревателях (бойлерах), проточных водонагревателях и парогенераторах. В бойлере элемент размещается в баке через боковой или нижний фланец, в проточном водонагревателе - в небольшой цилиндрической камере нагрева внутри корпуса, а в парогенераторе - в отдельной ёмкости для воды.
Пришлите чертёж, эскиз или фото старого нагревателя рядом с линейкой, посчитаем под вашу задачу.
Загрузить чертёж или фотоВопросы
Можно ли сделать по старому образцу без маркировки?
Да, делаем по чертежу, эскизу, образцу. Примем старый ТЭН как образец и снимем все размеры.
Можно ли на другое напряжение?
Да, по заказу меняем мощность и напряжение. Укажите нужное напряжение и схему подключения.
Можно ли другую резьбу штуцера?
Да, по заказу меняем тип и размер резьбы штуцера.
Можно ли поставить в другую среду?
Для другой среды меняем материал оболочки и параметры нагрева. Укажите среду, и сделаем ТЭН под неё.
