Сделаем такой же или под ваши размеры
В названии товара нет размеров и мощности: снимем их со старого ТЭН, по фото или чертежу. Повторим точно или подгоним под вас:
| Длина | по старому ТЭН, от 150 до 6300 мм |
|---|---|
| Диаметр трубки | по старому ТЭН, по ГОСТ от 6,5 до 20 мм |
| Мощность | в этом товаре 6,6 кВт; можно меньше или больше, примерно от 4 кВт до 9,2 кВт, если удельная нагрузка остаётся в норме |
| Напряжение | как у старого ТЭН: 220, 230 или 380 В; низковольтные 12-48 В тоже делаем |

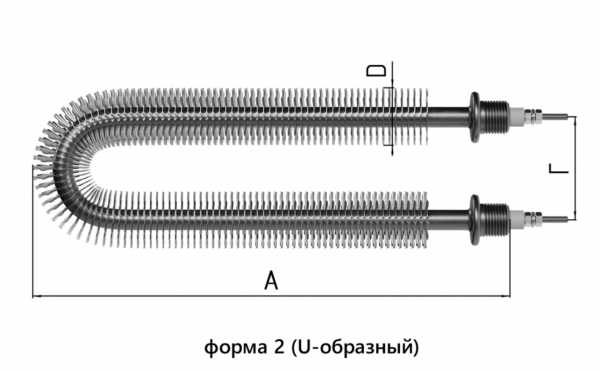

| Форма | прямой, U, W, M, Г-образный или по эскизу |
| Крепление | как на старом ТЭН: штуцер с гайкой или фланец |
| Оболочка | по среде: чёрная сталь, нержавеющая AISI 304 или 12Х18Н10Т, медь |
Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.
Что даёт название и что понадобится уточнить
Из названия «ТЭН-6,6кВт» известно только одно: мощность нагревателя - 6,6 кВт. Это главная цифра, от которой отталкивается расчёт спирали. Для изготовления точной копии этого недостаточно. Без остальных размеров и параметров мы не сможем сделать рабочий нагреватель.
Чтобы запустить производство, нужно снять со старого образца или найти в документации:
- Напряжение сети (220 В, 380 В или другое)
- Развёрнутую длину трубки
- Диаметр оболочки
- Форму после гибки
- Длину холодных зон (участков без нагрева на концах)
- Тип крепления
- Среду, в которой работал нагреватель
Как снять размеры со старого ТЭН: развёрнутая длина, холодные зоны, форма после гибки
Сделайте три простых шага:
- Измерьте развёрнутую длину. Возьмите мягкую проволоку или шнур, повторите изгибы старого ТЭН по внешней стороне гибов. Выпрямите и замерьте рулеткой. Это полная длина трубки «в развёртке».
- Определите холодные зоны. Найдите участки на концах трубки, где нет нагрева - контактные стержни выходят из оболочки. Замерьте расстояние от края трубки до начала активной части (там, где начинается нагрев). У производителей длина холодной зоны часто кодируется буквой: A=40 мм, B=65 мм, C=100 мм и так далее по ГОСТ 13268-88.
- Зарисуйте форму после гибки. Положите старый ТЭН на лист бумаги, обведите контур. Отметьте расстояние между осями параллельных участков, радиусы изгибов и положение крепёжных элементов.
Главное - развёрнутая длина и холодные зоны. Без них невозможно рассчитать сопротивление спирали и мощность.
Среда и материал оболочки: вода, воздух, масло
От среды зависит материал трубки и предельная мощность на квадратный сантиметр. В каталогах среду обозначают буквенным кодом по ГОСТ 13268-88:
- X - вода, слабые растворы (pH 5 - 9) - оболочка медь/латунь
- P - вода, слабые щёлочи (pH 7 - 9) - углеродистая сталь
- J - вода, слабые кислоты (pH 5 - 7) - нержавеющая сталь
- Z - масла, жиры - углеродистая сталь
- S - неподвижный воздух до 450°C - углеродистая сталь
- T - неподвижный воздух свыше 450°C - нержавеющая сталь
Если маркировка на старом ТЭН стёрлась, укажите хотя бы, где он стоял: в баке с водой, в масляной ванне или в потоке воздуха. По заказу меняем материал оболочки под другую среду.
Какие размеры нужны для заказа
- Развёрнутую длину: проложите нитку по трубке от вывода до вывода
- Длину холодных зон у выводов и диаметр трубки
- Форму после гибки: фото сбоку на клетчатом листе
- Крепление: резьбу штуцера, гайку или фланец
- Мощность и напряжение с шильдика или из паспорта оборудования
Крепление: штуцер, гайка, фланец, межосевое
Крепёж фиксирует нагреватель в оборудовании. Типы крепления у производителей:
- Штуцер с наружной резьбой (вкручивается в стенку бака)
- Гайка с внутренней резьбой (надевается на резьбу ТЭН)
- Фланец (плоская площадка с отверстиями под болты)
- Без крепления (зажим в корпусе прибора)
Важный размер для фланца или резьбового крепления - межосевое расстояние. Замерьте расстояние между центрами крепёжных отверстий (для фланца) или между осью ТЭН и стенкой штуцера. По каталогам диаметр оболочки одиночного ТЭН - от 6,5 до 16 мм, но точный размер даёт только замер штангенциркулем.
Если крепление сварное или неразъёмное, срезать его нельзя. Пришлите ТЭН целиком - сделаем эскиз сами.
Что прислать
Для заказа точной копии достаточно одного из трёх вариантов:
- Чертёж с размерами (развёрнутая длина, холодные зоны, диаметр, тип крепления, среда)
- Эскиз от руки с указанием всех замеров
- Старый образец целиком (если есть возможность отправить)
Делаем по чертежу, эскизу, образцу. По заказу меняем напряжение, материал оболочки, длину холодной зоны и тип крепления.
Где применяют такие нагреватели
Такие нагреватели ставят в накопительных водонагревателях (бойлерах), проточных водонагревателях и стиральных машинах. В бойлере нагреватель устанавливают в баке через боковой или нижний фланец. В проточном водонагревателе он размещается в небольшой цилиндрической камере нагрева внутри корпуса. В стиральной машине нагреватель закреплён снизу бака через резиновую манжету.
Вопросы
Можно ли сделать на другое напряжение?
Да, по заказу меняем напряжение. Укажите нужное - 220, 380 В или другое из стандартного ряда (12, 24, 36, 42, 48, 60, 127 В). Пересчитаем спираль под новое напряжение.
Можно ли изготовить по старому образцу без маркировки?
Да, если пришлёте старый ТЭН или его чёткий эскиз с размерами. Маркировка не обязательна - снимем все параметры с образца.
Можно ли сделать из нержавейки?
Можно. Нержавеющую сталь (08Х18Н10Т) ставим для сред с кислотами (код J) и для горячего воздуха свыше 450°C (код T).
Можно ли поставить нагреватель в другую среду (например, был в воде, а нужно в масло)?
Можно, если поменять материал оболочки под новую среду. Для масла (код Z) подходит углеродистая сталь, для воды - медь или нержавейка. Укажите среду при заказе.
