Сделаем такой же или под ваши размеры
В названии товара нет размеров и мощности: снимем их со старого ТЭН, по фото или чертежу. Повторим точно или подгоним под вас:
| Длина | в этом товаре 190 мм; короче или длиннее под ваш размер, мощность пересчитаем |
|---|---|
| Диаметр трубки | по старому ТЭН, по ГОСТ от 6,5 до 20 мм |
| Мощность | как у старого ТЭН или под вашу задачу; при заданных размерах проверим нагрузку на оболочку |
| Напряжение | как у старого ТЭН: 220, 230 или 380 В; низковольтные 12-48 В тоже делаем |
| Форма | прямой, U, W, M, Г-образный или по эскизу |
| Крепление | как на старом ТЭН: штуцер с гайкой или фланец |
| Оболочка | по среде: чёрная сталь, нержавеющая AISI 304 или 12Х18Н10Т, медь |
Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.
Как сверить со своей старой деталью
- Габаритная форма. Сравните изгиб и общую геометрию: длина 19 см и ширина 9 см должны совпадать по осевым линиям и крайним точкам.
- Тип и расположение крепления. Посмотрите, есть ли на старом ТЭНе резьбовая штуцерная часть, прижимной фланец или просто гладкий корпус. Уточните, куда он вставляется и чем фиксируется.
- Выводы контактов. Проверьте количество и длину выводных стержней или клемм, их направление (с одной стороны, с двух сторон, под углом).
- Мощность и напряжение. На старом ТЭНе обычно есть маркировка по току или ваттам. Сверьте её с тем, что требуется для вашего оборудования.
- Поверхность. Посмотрите, гладкая трубка или с оребрением. У этой детали тип поверхности указан в названии.
Что прислать именно для этого товара

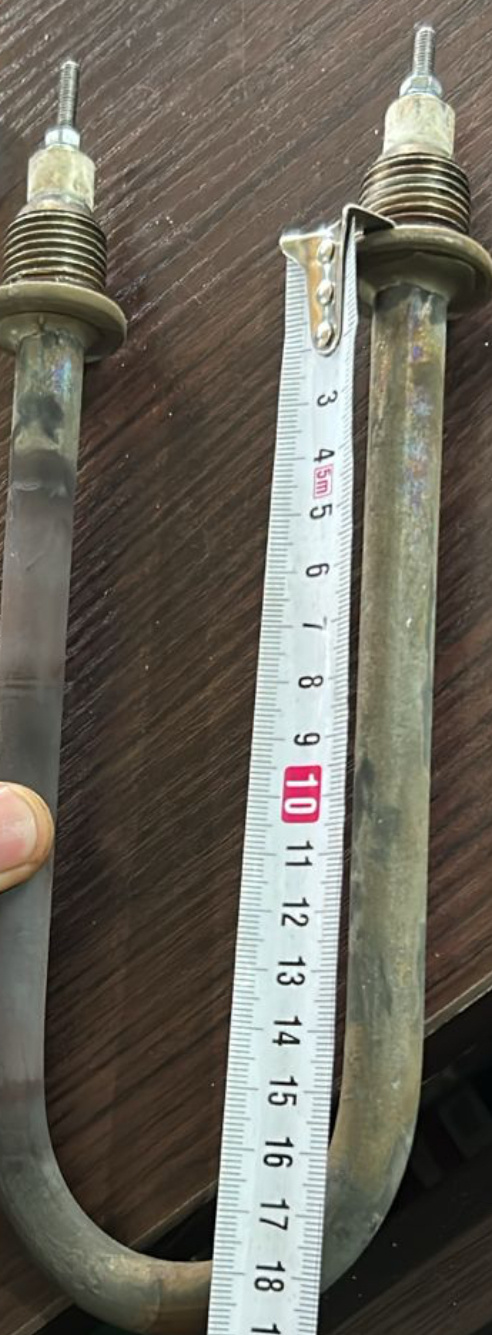

- Фото старого ТЭНа с линейкой вдоль длины и ширины (чтобы было видно 19 см и 9 см).
- Фото крепёжного узла: место, куда вставляется нагреватель, с указанием способа фиксации (отверстие под штуцер, планка, хомут).
- Фото контактной группы: как расположены выводы, их диаметр и длина.
- Маркировку старого нагревателя: любые буквы и цифры на корпусе или на бирке.
- Если есть возможность, сделайте простой эскиз от руки с размерами (длина 19 см, ширина 9 см, положение выводов).
Как оформить заказ
- Пришлите, что есть: фото или видео старого нагревателя, размеры, маркировку, чертёж или эскиз от руки. Напишите, где он работал, какие нужны характеристики и как будет работать новый.
- Старый нагреватель можно прислать как образец любым удобным способом.
- Посчитаем цену и срок. Срок зависит от модели, количества, расстояния до вас и загрузки производства. Если нужно срочно, сделаем быстрее за доплату.
- Изготовим и отправим.
Делаем от 1 штуки. Работаем с частными лицами и организациями. Если заказ выполнен неверно по нашей вине, заменим нагреватель. На изделия даём гарантию.
Если нужен не точно такой же
По заказу меняем длину выводных стержней, тип крепления (штуцер, фланец, гладкий корпус) и электрические параметры (напряжение, мощность). Форму изгиба и общие габариты 19 на 9 см обычно сохраняем, но можем скорректировать радиусы под ваше посадочное место. Главное прислать образец или чертёж с указанием, что нужно изменить.
Где применяют такие нагреватели
Такие нагреватели ставят в накопительных водонагревателях (бойлерах) - внутри бака, через боковой или нижний фланец либо через резьбовую втулку. Также их используют в стиральных машинах, где элемент закреплён снизу бака через резиновую манжету, и в посудомоечных машинах - в проточной части циркуляционной помпы.
Вопросы
У меня напряжение в сети 380 В, а старый ТЭН был на 220 В. Вы сделаете такой же по форме на 380 В?
Да, сделаем. Пришлите фото старой детали и укажите новое напряжение в заказе или в комментарии к чертежу.
Можно ли увеличить длину выводных стержней на 2 см от вашей стандартной детали?
Да, изменим длину выводов под ваш клеммник. Приложите к заказу эскиз с нужным размером.
У меня крепление не штуцер, а прижимной фланец с двумя отверстиями. Вы сделаете такой же фланец?
Да, сделаем крепление по вашему образцу. Пришлите фото фланца с размерами и расположением отверстий.
Мне нужен ТЭН из нержавейки для воды, а старая деталь была из чёрной стали. Вы можете сделать из нержавейки?
Да, сделаем из подходящего материала под вашу среду. Укажите в заказе материал и приложите фото старого нагревателя.
Заявка на расчёт
Доставка и оплата
Доставка по России и в Казахстан, стоимость считаем вместе с заказом. Оплата по счёту. Подробнее
