Сделаем такой же или под ваши размеры
Это изделие делаем на заказ: точь-в-точь по старому ТЭН или с изменениями. Что известно из названия и что можно поменять:
| Длина | по старому ТЭН, от 150 до 6300 мм |
|---|---|
| Диаметр трубки | по старому ТЭН, по ГОСТ от 6,5 до 20 мм |
| Мощность | в этом товаре 12 кВт; можно меньше или больше, примерно от 7,2 кВт до 16,8 кВт, если удельная нагрузка остаётся в норме |
| Напряжение | в этом товаре 380 В; можно на 400 В или на 220 В, сопротивление спирали пересчитаем |
| Форма | прямой, U, W, M, Г-образный или по эскизу |
| Крепление | как на старом ТЭН: штуцер с гайкой или фланец |
| Оболочка | по среде: чёрная сталь, нержавеющая AISI 304 или 12Х18Н10Т, медь |
Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.
Что известно из названия этого ТЭН и чего не хватает для изготовления

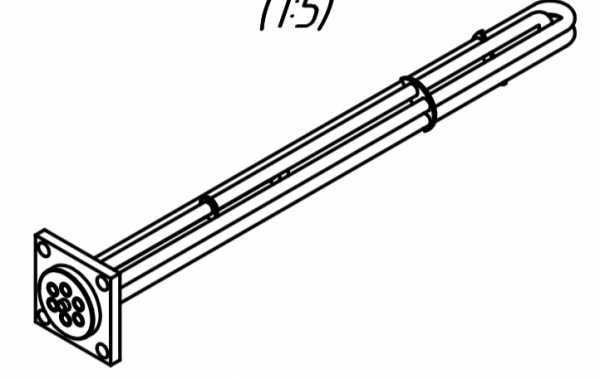

Из названия «ТЭН 380V 12KW» понятны два главных электрических параметра: рабочее напряжение 380 В и потребляемая мощность 12 кВт. По этим данным рассчитан ток 31,58 А и рабочее сопротивление 12 Ом - это основа для намотки спирали.
Для изготовления не хватает геометрии: диаметра оболочки, развёрнутой длины, формы изгиба, длины контактных стержней и их расположения. У производителей в каталогах встречаются диаметры от 6,5 до 16 мм и длины от 250 до 6300 мм - но под этот заказ размеры задаёте вы. Также нужен код нагреваемой среды (X, J, P, S, T и другие из ГОСТ 13268-88) - он определяет материал оболочки и предельную мощность на квадратный сантиметр.
Подключение на напряжение этого ТЭН и ток
ТЭН рассчитан на напряжение 380 В. При подключении к трёхфазной сети такие нагреватели обычно собирают в схему «треугольник» - между любыми двумя фазами будет 380 В. Ток одной ветви (расчётный) - 31,58 А. Для защиты цепи потребуется автомат или контактор, рассчитанный на ток не ниже этого значения.
Если у вас сеть 220 В, этот ТЭН будет работать примерно на треть мощности - около 4 кВт. Для полной мощности нужно именно 380 В между выводами.
Форма и гибка: как передать форму и радиус
Делаем по чертежу, эскизу или образцу. Форма и радиус изгиба могут быть любыми в пределах разумного - главное, чтобы контактные стержни оставались на прямом участке оболочки.
- Пришлите чертёж с размерами: общая развёрнутая длина, расстояние между осями концов, радиусы изгибов.
- Если чертежа нет - приложите старый ТЭН как образец. Мы снимем все размеры сами.
- Укажите диаметр оболочки, если он известен. Если нет - подберём подходящий по образцу.
- Обязательно отметьте, где начинается и заканчивается активная (греющая) часть.
Какие размеры нужны для заказа
- Развёрнутую длину: проложите нитку по трубке от вывода до вывода
- Длину холодных зон у выводов и диаметр трубки
- Форму после гибки: фото сбоку на клетчатом листе
- Крепление: резьбу штуцера, гайку или фланец
- Мощность и напряжение с шильдика или из паспорта оборудования
Проверка мультиметром: какое сопротивление ждать
Расчётное сопротивление этого ТЭН в рабочем режиме - 12 Ом. При проверке мультиметром в холодном состоянии показание будет близким к этой величине (допускается небольшое отличие из-за температурного коэффициента спирали).
Если мультиметр показывает 0 Ом - внутри короткое замыкание спирали. Если «бесконечность» (обрыв) - спираль перегорела. В обоих случаях ТЭН неисправен.
Главное: исправный нагреватель должен давать около 12 Ом между двумя контактными стержнями.
Дополнительно проверьте сопротивление изоляции между любым стержнем и оболочкой - у производителей норма не менее 0,5 МОм (50 МОм на заводе). Если значение ниже - возможен пробой на корпус.
Что прислать
Для запуска заказа нам нужно:
- Старый ТЭН (образец) - если нет чертежа. Присылайте целиком, даже если он сгорел.
- Чертёж или эскиз с указанием всех размеров: длина, диаметр, радиусы изгиба, расположение контактных стержней.
- Информация о среде, в которой будет работать ТЭН (вода, масло, воздух, кислота и т.п.) - это нужно для выбора материала оболочки и расчёта активной длины.
- Если на старом ТЭН есть маркировка (напряжение, мощность, код среды) - сфотографируйте её. Это ускорит подбор.
По заказу меняем материал оболочки, длину контактных стержней, диаметр и форму - всё под вашу задачу.
Где применяют такие нагреватели
Такие нагреватели ставят в накопительных водонагревателях (бойлерах), проточных водонагревателях и парогенераторах для гладильных систем. В накопительном водонагревателе нагреватель устанавливают в бак через боковой или нижний фланец либо через резьбовую втулку. В проточном водонагревателе он находится в небольшой цилиндрической камере нагрева внутри корпуса. В парогенераторе нагреватель размещён в отдельной ёмкости для воды, соединённой шлангом с утюгом.
Вопросы
Можно ли использовать этот ТЭН на другое напряжение, например 220 В?
При подключении к 220 В вместо 380 В мощность упадёт примерно втрое (до ~4 кВт). Сопротивление останется тем же - 12 Ом. Если вам нужна полная мощность, потребуется другое напряжение или другой ТЭН.
Можно ли поставить этот ТЭН в другую среду (не ту, для которой он делался)?
Да, но нужно уточнить среду при заказе. От неё зависит материал оболочки и предельная удельная мощность. Например, для воды подходит нержавейка или медь, для масла - углеродистая сталь. Мы подберём правильный вариант по ГОСТ 13268-88.
Можно ли сделать ТЭН по старому образцу, если на нём нет маркировки?
Да, делаем по образцу. Без маркировки всё равно можно снять все размеры и форму. Но желательно знать среду, в которой он работал, - это поможет выбрать материал оболочки.
Можно ли заказать этот ТЭН в нержавеющей оболочке?
По заказу меняем материал оболочки. Нержавеющая сталь подходит для воды, слабых кислот и воздуха с высокой температурой. Укажите это при оформлении.
