Что следует из маркировки
Запас до предела ГОСТ 13268-88 для этой среды: 40 %.
По маркировке повторим точно
Маркировка задаёт размеры и мощность полностью, поэтому такой же ТЭН делаем без образца. Что в ней указано и что можно поменять:
| Длина | в этом товаре 1220 мм; короче или длиннее под ваш размер, мощность пересчитаем |
|---|---|
| Диаметр трубки | в этом товаре 13 мм; можно 12, 14 мм |
| Мощность | в этом товаре 1,4 кВт; можно меньше или больше, примерно от 840 Вт до 2 кВт, если удельная нагрузка остаётся в норме |
| Напряжение | в этом товаре 220 В; можно на 230 В или на 380 В, если у вас три фазы |
| Форма | в этом товаре Ф2; меняем длину, межосевое расстояние и радиус гиба |
| Крепление | как на старом ТЭН: штуцер с гайкой или фланец |
| Холодная зона | в этом товаре 40 мм; можно 65 мм по ГОСТ 13268-88 |
| Оболочка | для воздуха: чёрная сталь при умеренной температуре оболочки, нержавеющая или жаропрочная сталь при высокой |
Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.

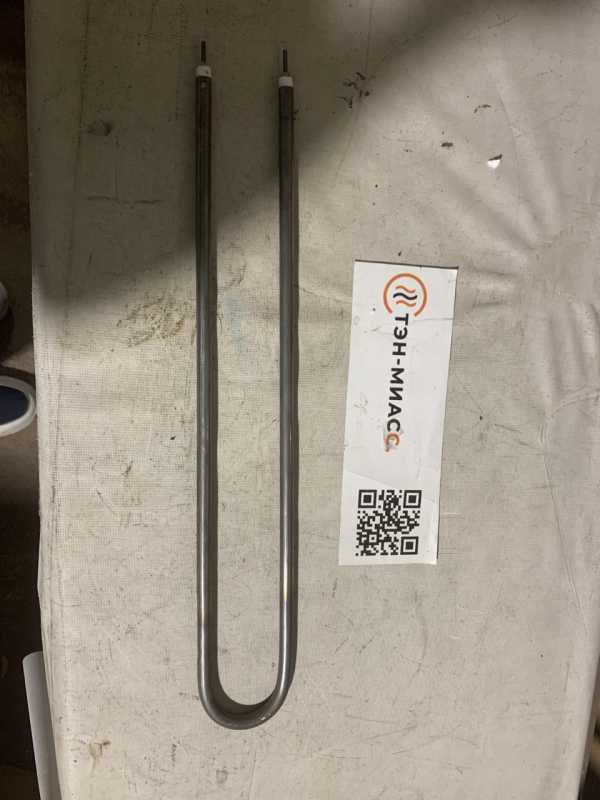

Маркировка: активная длина 1140 мм и нагрузка 3,01 Вт/см²
В обозначении указаны мощность 1,4 кВт и напряжение 220 В. В маркировке с кодами по ГОСТ буква A обозначает длину контактного стержня в заделке 40 мм, число 13 указывает на диаметр оболочки, T относится к коду среды. Обозначение «ТЭН122» и коды «R-3 ф-2» без легенды каталога точнее расшифровать нельзя.
- Активная длина по готовому расчёту: 1140 мм.
- Расчётная площадь поверхности: 466 см².
- Удельная нагрузка: 3,01 Вт/см².
В таблице ГОСТ для кода T указан неподвижный воздух или газы выше 450 °C. Предельная удельная мощность для этого кода в таблице составляет 5,0 Вт/см².
Код T и материал оболочки для другой среды
Для кода T в таблице ГОСТ рекомендована нержавеющая жаропрочная сталь. Это рекомендация для среды, а не подтверждение материала оболочки именно этого изделия. Для другой среды выбирают соответствующий код и материал по условиям нагрева.
В каталогах у производителей встречаются исполнения с оболочками из углеродистой и нержавеющей стали, меди, латуни и алюминиевых сплавов. Материал зависит от среды и допустимой нагрузки.
Форма R-3 ф-2: передайте изгиб и радиус
Коды «R-3 ф-2» без ключа маркировки не задают понятную форму для изготовления. Чтобы согласовать нужный изгиб, приложите чертёж или эскиз с радиусом и расположением выводов. Делаем по чертежу, эскизу, образцу.
Не задавайте радиус только по внешнему виду: укажите его на эскизе или чертеже.
Проверка мультиметром: 34,6 Ом
Отключите ТЭН от сети и измерьте сопротивление между контактными стержнями. Ожидаемое сопротивление в рабочем режиме по готовому расчёту: 34,6 Ом.
Измерение мультиметром не заменяет проверку сопротивления изоляции.
Что прислать для подбора формы
- Чертёж, эскиз или образец.
- Условия работы и нагреваемую среду.
- Требуемую форму, радиус изгиба и расположение выводов.
По заказу меняем исполнение по согласованным параметрам.
Где применяют такие нагреватели
Такие нагреватели ставят в накопительных и проточных водонагревателях, а также в стиральных и посудомоечных машинах. В бойлере элемент монтируется в бак через фланец или резьбовую втулку, в проточном водонагревателе - в небольшой камере на пути воды. В стиральной машине нагреватель закреплён снизу бака через резиновую манжету, в посудомоечной - встроен в проточную часть циркуляционной помпы.
Вопросы
Что если нагрузка выше предела для среды?
Нужно подобрать исполнение под конкретную среду и её допустимую нагрузку. Превышение предела может привести к перегреву.
Можно ли сделать другую форму гиба?
Да, форму согласуют по чертежу, эскизу или образцу. Укажите радиус и расположение выводов.
Какая длина контактного стержня бывает?
В обозначениях ГОСТ коды A, B, C, D, E, F, G и H соответствуют длинам 40, 65, 100, 125, 160, 250, 400 и 630 мм.
Можно ли изготовить ТЭН на другое напряжение?
По заказу меняем напряжение. Укажите требуемое значение при запросе.
