Что следует из маркировки
Запас до предела ГОСТ 13268-88 для этой среды: 27 %.
По маркировке повторим точно
Маркировка задаёт размеры и мощность полностью, поэтому такой же ТЭН делаем без образца. Что в ней указано и что можно поменять:
| Длина | в этом товаре 1200 мм; короче или длиннее под ваш размер, мощность пересчитаем |
|---|---|
| Диаметр трубки | в этом товаре 13 мм; можно 12, 14 мм |
| Мощность | в этом товаре 5 кВт; можно меньше или больше, примерно от 3 кВт до 7 кВт, если удельная нагрузка остаётся в норме |
| Напряжение | в этом товаре 380 В; можно на 400 В или на 220 В, сопротивление спирали пересчитаем |
| Форма | в этом товаре прямой; меняем длину, межосевое расстояние и радиус гиба |
| Штуцер | в этом товаре G1/2; можно G1 или фланец |
| Холодная зона | в этом товаре 40 мм; можно 65 мм по ГОСТ 13268-88 |
| Оболочка | по среде: чёрная сталь, нержавеющая AISI 304 или 12Х18Н10Т, медь |
Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.

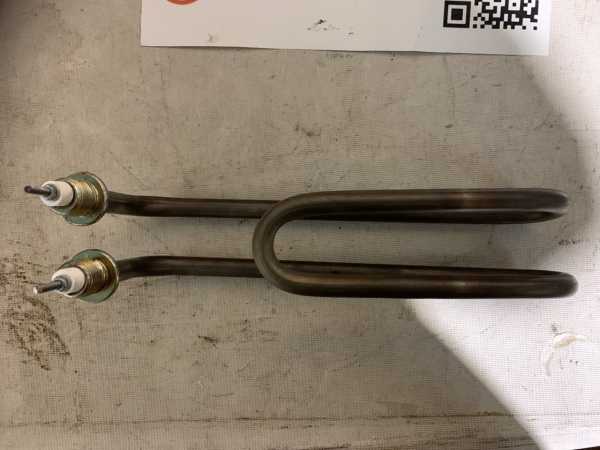

Маркировка ТЭН 5 кВт: длина, нагрузка, среда
- 1120 мм: активная длина по готовому расчёту. Обозначение 120 отдельно указано в маркировке, его расшифровку уточняют по эскизу.
- A13: код A в маркировке соответствует длине контактного стержня в заделке 40 мм, число 13 обозначает диаметр оболочки по ГОСТ.
- 5.0 J 380: мощность 5 кВт, код среды J, напряжение 380 В.
- Расчётная удельная нагрузка 10,93 Вт/см² на площади 457 см². Ток 13,16 А, сопротивление в рабочем режиме 28,9 Ом.
В маркировке важно сверить не только электрические данные, но и код среды: от него зависит выбор оболочки.
Код J и оболочка: для какой среды подходит
J обозначает воду или слабый раствор кислот с pH 5–7. В таблице ГОСТ для этого кода указана нержавеющая жаростойкая сталь; материал оболочки именно этого изделия в названии отдельно не указан.
Для другой среды требуется подобрать соответствующие код и материал оболочки, а также проверить допустимую удельную нагрузку. У производителей и в каталогах выбор зависит от рабочей среды.
Не выбирайте замену только по мощности: неподходящая оболочка может не соответствовать нагреваемой среде.
Что можно изменить при той же длине
По заказу меняем исполнение по чертежу, эскизу, образцу. При той же длине можно запросить изменение электрических параметров, формы гиба или присоединения. Возможность нужного сочетания проверяют по чертежу.
- Укажите требуемую мощность и напряжение.
- Приложите эскиз формы и присоединения.
- Уточните среду, в которой будет работать ТЭН.
Штуцер G1/2, фланец и межосевое
В маркировке указаны штуцер G1/2, фланцевое исполнение по эскизу и межосевое 60. Перед заменой сверьте присоединительные элементы с посадочным местом.
- Резьба штуцера: G1/2.
- Фланец: исполнение по эскизу.
- Межосевое: 60.
Совпадение межосевого 60 важно для установки без переделки посадочного места.
Что прислать для подбора замены
Пришлите фото маркировки и эскиз или чертёж с формой гиба, штуцером, фланцем и межосевым. Добавьте сведения о рабочей среде и требуемых электрических параметрах.
Где применяют такие нагреватели
Такие нагреватели ставят в накопительные и проточные водонагреватели, а также в стиральные и посудомоечные машины. В бойлере элемент монтируется в бак через фланец или резьбовую втулку, в проточном водонагревателе - в цилиндрической камере нагрева. В стиральной машине нагреватель закреплён снизу бака, в посудомоечной - встроен в проточную часть циркуляционной помпы.
Вопросы
Можно ли сделать ТЭН из нержавейки?
Для кода J в таблице ГОСТ указана нержавеющая жаростойкая сталь. Для другой среды материал оболочки подбирают с учётом её состава.
Можно ли сделать другую форму гиба?
Да, делаем по чертежу, эскизу, образцу. Приложите контур и точки установки ТЭНа.
Можно ли сделать другую резьбу штуцера?
По заказу меняем присоединение. Укажите нужную резьбу на чертеже или в заявке.
Какая длина контактного стержня бывает?
В обозначениях ГОСТ предусмотрены длины в заделке: A 40 мм, B 65 мм, C 100 мм, D 125 мм, E 160 мм, F 250 мм, G 400 мм и H 630 мм. Для этого ТЭН в маркировке указан код A.
