Сделаем такой же или под ваши размеры
В названии товара нет размеров и мощности: снимем их со старого ТЭН, по фото или чертежу. Повторим точно или подгоним под вас:
| Длина | в этом товаре 340 мм; короче или длиннее под ваш размер, мощность пересчитаем |
|---|---|
| Диаметр трубки | по старому ТЭН, по ГОСТ от 6,5 до 20 мм |
| Мощность | как у старого ТЭН или под вашу задачу; при заданных размерах проверим нагрузку на оболочку |
| Напряжение | как у старого ТЭН: 220, 230 или 380 В; низковольтные 12-48 В тоже делаем |
| Форма | прямой, U, W, M, Г-образный или по эскизу |
| Крепление | как на старом ТЭН: штуцер с гайкой или фланец |
| Оболочка | по среде: чёрная сталь, нержавеющая AISI 304 или 12Х18Н10Т, медь |
Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.
Что известно из названия: длина 340 мм, диаметр 13 мм, 220 В
В названии указаны длина 340 мм, диаметр оболочки 13 мм и подключение 220 В. Это трубчатый электронагреватель с металлической трубкой, спиралью внутри и наполнителем-изолятором.
Для изготовления по этим данным не хватает мощности, материала оболочки, формы (прямой или гнутый), типа крепления, длины контактных стержней и холодной зоны. Также не ясно, 340 мм это развёрнутая длина или монтажная. Если этих параметров нет, заказ делается по образцу или чертежу.
Главный параметр ТЭН не только длина и диаметр, но и мощность, которая считается по напряжению и сопротивлению спирали.

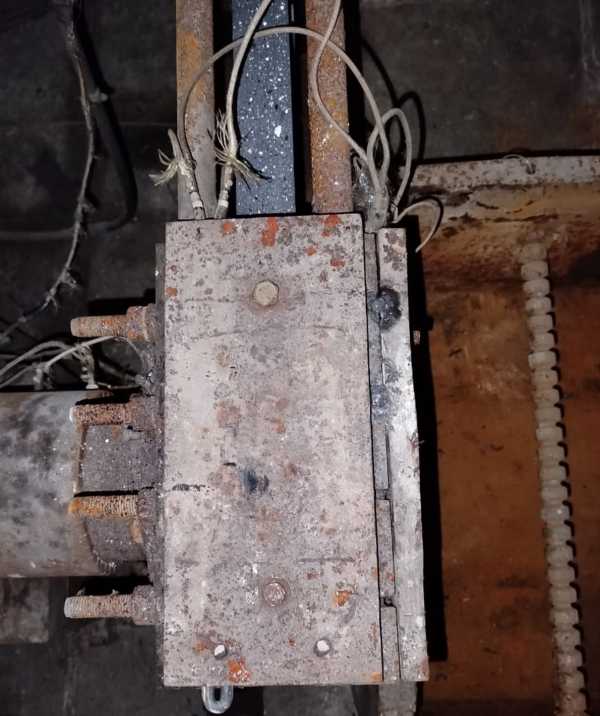

Крепление: штуцер, гайка, фланец, межосевое
В названии нет типа крепления, а он нужен для установки в бак или корпус. У производителей ТЭН выпускают с разным креплением:
- Штуцер: резьба на оболочке, вкручивается в отверстие.
- Гайка: прижимная гайка поверх штуцера.
- Фланец: плоский узел с отверстиями под болты.
- Межосевое: расстояние между центрами крепёжных отверстий.
Если тип крепления не указан, его снимают со старого элемента. Делаем по чертежу, эскизу, образцу.
Как снять размеры: развёрнутая длина, холодные зоны, форма
Для повторения старого ТЭН снимите размеры с образца:
- Измерьте развёрнутую длину трубки. Для прямой это полная длина, для гнутой сумма длин всех участков по средней линии.
- Замерьте холодные зоны. Это расстояние от контактного стержня до начала спирали с каждой стороны.
- Повторите форму изгиба. Начертите эскиз или сфотографируйте образец с линейкой рядом.
Не замеряйте изогнутый участок по наружной дуге. Развёрнутая длина считается по средней линии трубки.
Развёрнутая длина 340 мм по ГОСТ имеет допуск ±2%, но не более 12 мм.
Какие размеры нужны для заказа
- Развёрнутую длину: проложите нитку по трубке от вывода до вывода
- Длину холодных зон у выводов и диаметр трубки
- Форму после гибки: фото сбоку на клетчатом листе
- Крепление: резьбу штуцера, гайку или фланец
- Мощность и напряжение с шильдика или из паспорта оборудования
Среда и материал: вода, воздух, масло
Среда нагрева определяет материал оболочки. По ГОСТ у производителей приняты такие пары: вода, слабые кислоты и щёлочи, воздух, масло и жиры. Для воды чаще берут медь, латунь или нержавеющую сталь. Для воздуха используют сталь, для высоких температур нержавеющую жаропрочную сталь. Для масла подходит углеродистая сталь.
Один и тот же ТЭН для воды и масла не подходит: у них разная предельная мощность на квадратный сантиметр поверхности. По заказу меняем материал оболочки и мощность под среду.
Что прислать для заказа
Для точного изготовления нужен чертёж, эскиз или образец. В заказе укажите:
- Длину и диаметр, у нас уже есть 340 мм и 13 мм;
- Мощность в киловаттах;
- Среду нагрева;
- Тип крепления;
- Форму и размеры холодных зон.
Если чертежа нет, пришлите старый ТЭН или его фотографии с линейкой. Делаем по чертежу, эскизу, образцу.
Где применяют такие нагреватели
Такие нагреватели ставят в накопительных водонагревателях, стиральных машинах и посудомоечных машинах. В накопительном водонагревателе элемент располагается в баке через боковой или нижний фланец. В стиральной машине он закреплён снизу бака через резиновую манжету. В посудомоечной машине нагреватель встроен в проточную часть циркуляционной помпы.
Вопросы
Можно ли нержавейку?
Да, если среда требует нержавеющую сталь, укажите это в заказе. По заказу меняем материал оболочки.
Как измерить развёрнутую длину?
Сложите длины всех прямых и изогнутых участков по средней линии трубки. Для прямой ТЭН это просто длина трубки.
Можно ли на другое напряжение?
Да, укажите нужное напряжение при заказе. По заказу меняем напряжение и мощность.
Можно ли сделать по старому образцу без маркировки?
Да, делаем по образцу. Пришлите старый ТЭН, его размеры и фото.
Заявка на расчёт
Доставка и оплата
Доставка по России и в Казахстан, стоимость считаем вместе с заказом. Оплата по счёту. Подробнее
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки, резка заготовок и партия из 500 трубчатых нагревателей: гибка на трубогибочном станке, контактная сварка креплений, упаковка.
