Звезда или треугольник
Каждый ТЭН на 220 В стоит между фазой и нулём. Ток в фазе 6,8 А. В треугольник ТЭН на 220 В не включают: на них окажется 380 В.
Блок как у вас или с другим составом
Блок собираем из отдельных ТЭН, поэтому можно повторить его или поменять мощность и состав. Что известно и что меняется:
| Состав | в этом блоке 3 ТЭН; можно больше или меньше трубок под нужную мощность |
|---|---|
| Мощность | в этом товаре 4,5 кВт; можно меньше или больше, примерно от 2,7 кВт до 6,3 кВт, если удельная нагрузка остаётся в норме |
| Напряжение | в этом товаре 220 В; можно на 230 В или на 380 В, если у вас три фазы |
| Схема | на 380 В подключаем звездой или треугольником |
| Фланец и резьба | в этом товаре G1 1/2; фланец из стали 20 или нержавеющий; резьба G1-G2 1/2 или фланец под ваш бак |
| Трубки | нержавеющая AISI 304, 316 или 12Х18Н10Т; для кислот покрытие фторопластом |
Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.

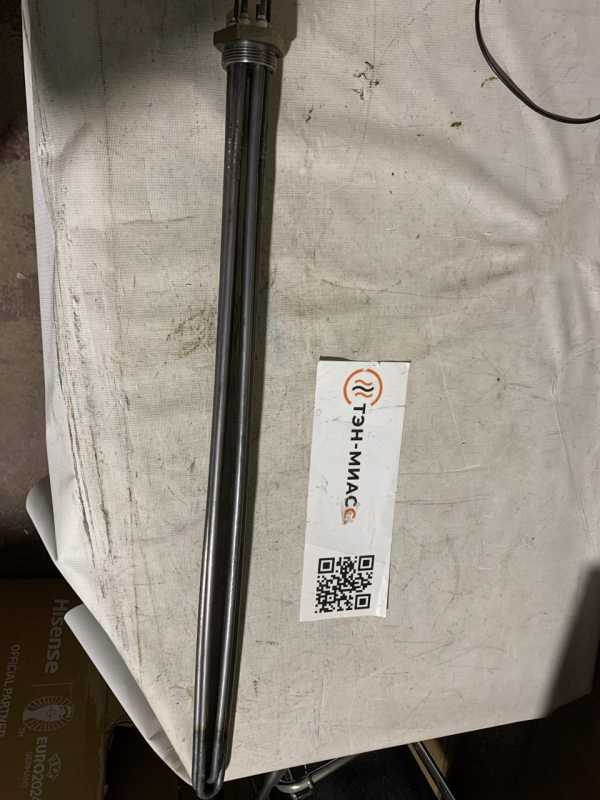

ТЭНБ 4,5 кВт: три нагревателя двух длин
В блоке 3 ТЭНа: два 157В10/1,5р220 и один 153В10/1,5р220. Все рассчитаны на 220 В, суммарная мощность блока составляет 4,5 кВт.
- 157В10/1,5р220 × 2 шт, развёрнутая длина каждого 1570 мм
- 153В10/1,5р220 × 1 шт, развёрнутая длина 1530 мм
Длины разные, потому что в составе блока указаны два разных исполнения ТЭНов. При подборе замены сверяйте маркировку и длину каждого элемента, а не только мощность блока.
В составе два ТЭНа 1570 мм и один 1530 мм.
Подключение: звезда и 6,8 А по фазе
Блок рассчитан на ТЭНы 220 В для сети 380/220 В. При подключении звездой на каждом ТЭНе будет 220 В. Расчётный ток в фазе составляет 6,8 А.
Треугольник для этих ТЭНов не подходит: при таком подключении на каждом элементе окажется линейное напряжение сети 380 В, а ТЭН рассчитан на 220 В.
Резьба G1 1/2 и прокладка при замене
У блока присоединительная резьба G1 1/2. Проверьте соответствие ответной части котла, состояние посадочной поверхности и прокладки. Тип и посадку прокладки подбирают с учётом конструкции узла; не затягивайте соединение, если детали не совпадают.
Что прислать для подбора
- Фото маркировки блока и заменяемого ТЭНа.
- Фото места установки и присоединительного узла.
- Напряжение сети и схему подключения, если она известна.
- Укажите, нужен один ТЭН или блок целиком.
По заказу меняем состав блока; также делаем по чертежу, эскизу, образцу.
Где применяют такие нагреватели
Такие нагреватели ставят в промышленных электрокотлах отопления, где блок трубчатых электронагревателей расположен в герметичной оболочке внутри корпуса котла. Также их используют в блочных нагревателях для отопительного оборудования транспортной инфраструктуры. Кроме того, нагреватели данного типа встречаются в промышленных электроводонагревателях для технологических жидкостей, где блок ТЭН вкручен в бак или котёл через резьбовой фланец.
