Что следует из маркировки
Запас до предела ГОСТ 13268-88 для этой среды: 34 %.
По маркировке повторим точно
Маркировка задаёт размеры и мощность полностью, поэтому такой же ТЭН делаем без образца. Что в ней указано и что можно поменять:
| Длина | в этом товаре 820 мм; короче или длиннее под ваш размер, мощность пересчитаем |
|---|---|
| Диаметр трубки | в этом товаре 13 мм; можно 12, 14 мм |
| Мощность | в этом товаре 1 кВт; можно меньше или больше, примерно от 600 Вт до 1,4 кВт, если удельная нагрузка остаётся в норме |
| Напряжение | в этом товаре 220 В; можно на 230 В или на 380 В, если у вас три фазы |
| Форма | в этом товаре Ф1; меняем длину, межосевое расстояние и радиус гиба |
| Крепление | как на старом ТЭН: штуцер с гайкой или фланец |
| Холодная зона | в этом товаре 40 мм; можно 65 мм по ГОСТ 13268-88 |
| Оболочка | для воздуха: чёрная сталь при умеренной температуре оболочки, нержавеющая или жаропрочная сталь при высокой |
Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.

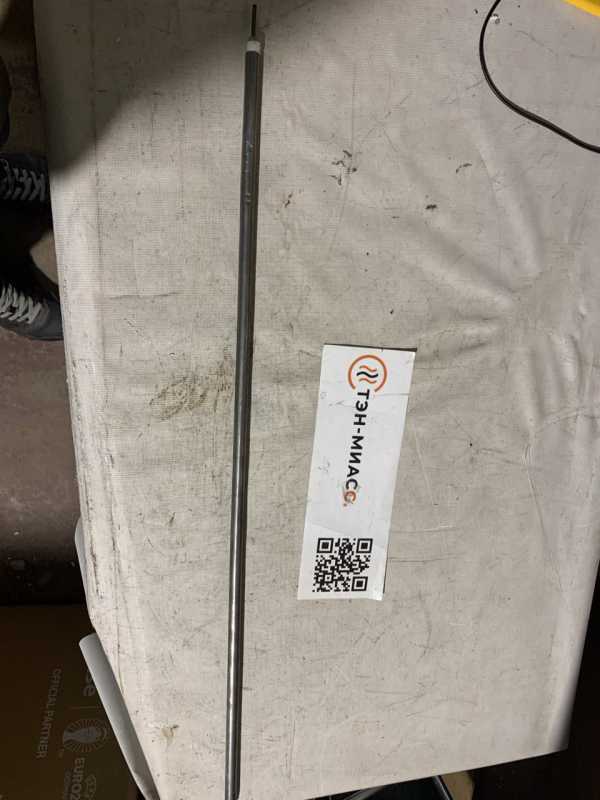

ТЭН 82 А13/1.0 Т 220 Ф-1: что означает маркировка
82 указывает на развёрнутую длину 820 мм, A обозначает контактный стержень длиной 40 мм в заделке, 13 задаёт диаметр оболочки. 1.0 означает мощность 1 кВт, 220 означает напряжение 220 В, Т задаёт код среды. Активная длина по расчёту: 740 мм. Обозначение Ф-1 само по себе не описывает точную геометрию изгибов.
По коду Т нагреватель предназначен для спокойного воздуха или газов при температуре свыше 450 °C. Для другой среды или условий с циркуляцией газа применение нужно согласовать отдельно.
Нагрузка 3,31 Вт/см²: ниже предела для кода Т
Для кода Т предельная удельная поверхностная мощность по ГОСТ составляет 5,0 Вт/см². Расчётная нагрузка этого ТЭНа 3,31 Вт/см² на площади 302 см², то есть она ниже предела. Превышения нет.
Запас по удельной нагрузке есть при соответствии среды коду Т: спокойный воздух или газ свыше 450 °C.
Форма изгиба: покажите радиус на чертеже
Делая по чертежу, эскизу, образцу, можно точно передать форму. На чертеже укажите габариты, расположение изгибов и радиус; уточните, задан он по внутренней стороне или по оси трубки.
- Отметьте прямые участки и места изгибов.
- Покажите положение контактных выводов и присоединительной части.
- Для оболочки диаметром 13 мм конец контактного стержня должен оставаться на прямом участке, не менее 20 мм от начала изгиба.
Без чертежа с размерами и радиусом нельзя однозначно определить требуемую форму.
Что меняют по заказу, сохраняя длину 740 мм
По заказу меняем форму изгиба и исполнение присоединительной части. Материал оболочки согласуют с рабочей средой и нагрузкой; для кода Т в ГОСТ рекомендована нержавеющая жаростойкая сталь.
При изменении геометрии важно сохранить активную длину 740 мм и сообщить условия установки.
Что прислать для подбора исполнения
- Чертёж, эскиз или образец с размерами и радиусами изгибов.
- Описание среды: воздух или газ, температура и наличие циркуляции.
- Требования к резьбе штуцера, материалу оболочки и контактным стержням.
Где применяют такие нагреватели
Такие нагреватели ставят в накопительных водонагревателях, стиральных машинах и посудомоечных машинах. В накопительном водонагревателе элемент располагается в баке через боковой или нижний фланец либо через резьбовую втулку. В стиральной машине нагреватель закреплён снизу бака через резиновую манжету. В посудомоечной машине элемент встроен в проточную часть циркуляционной помпы.
Вопросы
Можно ли сделать с другой резьбой штуцера?
По заказу меняем исполнение присоединительной части. Укажите требуемую резьбу на чертеже или в заявке.
Можно ли сделать из нержавейки?
Для кода Т ГОСТ рекомендует нержавеющую жаростойкую сталь. Материал оболочки согласуют с условиями работы.
Что если нагрузка выше предела?
Превышение предела для выбранной среды может привести к перегреву оболочки. Нужно пересмотреть нагрузку или исполнение с учётом рабочей среды.
Какая длина контактного стержня бывает?
В обозначениях ГОСТ предусмотрены длины от 40 до 630 мм. В этой маркировке код A означает 40 мм.
