Сделаем такой же или под ваши размеры
В названии товара нет размеров и мощности: снимем их со старого ТЭН, по фото или чертежу. Повторим точно или подгоним под вас:
| Длина | по старому ТЭН, от 150 до 6300 мм |
|---|---|
| Диаметр трубки | по старому ТЭН, по ГОСТ от 6,5 до 20 мм |
| Мощность | как у старого ТЭН или под вашу задачу; при заданных размерах проверим нагрузку на оболочку |
| Напряжение | как у старого ТЭН: 220, 230 или 380 В; низковольтные 12-48 В тоже делаем |
| Форма | прямой, U, W, M, Г-образный или по эскизу |
| Крепление | как на старом ТЭН: штуцер с гайкой или фланец |
| Оболочка | по среде: чёрная сталь, нержавеющая AISI 304 или 12Х18Н10Т, медь |
Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.

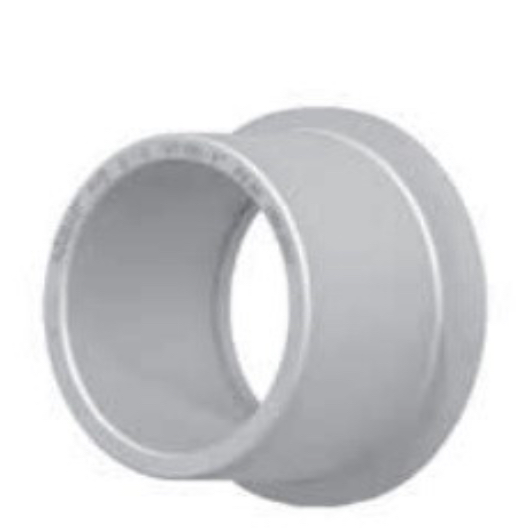

Сравнение внешнего диаметра и формы отверстия под ТЭН для изолирующей втулки
- Сравните внешний диаметр и форму отверстия под ТЭН: втулка должна плотно, без люфта входить в посадочное место оборудования.
- Уточните длину и толщину стенки втулки по старой детали, включая высоту буртика или фаски, если они есть.
- Проверьте тип и расположение крепёжных элементов: резьба, проушины, пазы или отверстия под винт.
- Посмотрите на способ фиксации нагревателя внутри втулки: канавка под уплотнительное кольцо, стопорное кольцо или сварка.
- Сверьте материал: латунь, нержавейка, сталь, алюминий, пластик, керамика (определите по цвету, весу и магниту).
Фото старой втулки с трёх ракурсов и рядом линейка для изготовления копии
- Фото старой втулки с трёх ракурсов (с торца, сбоку, со стороны посадки ТЭНа) и рядом линейку или штангенциркуль.
- Чертеж или эскиз с указанием всех размеров: внутренний и наружный диаметры, длина, толщина стенки, диаметры отверстий.
- Если втулка часть узла (фланец, корпус, крышка), приложите фото узла в сборе.
- Укажите тип ТЭНа, который будет вставлен: диаметр, длину трубки, наличие резьбы на конце.
- Сообщите, в какой среде работает нагреватель (вода, масло, воздух, агрессивная жидкость), если это влияет на выбор материала.
- Приложите фото маркировки старой детали, даже если она стёрта или неполная.
Замена материала корпуса втулки под среду для кольцевых или оребрённых ТЭН
Делаем по образцу, фото, чертежу. По заказу меняем материал корпуса под другую среду (например, латунь на нержавейку), длину втулки, тип резьбы или добавляем/убираем крепёжные элементы. Изменяем внутренний диаметр и форму отверстия под ТЭН другого типоразмера.
Где ставят трубчатые ТЭН
Такие нагреватели ставят в накопительных водонагревателях (бойлерах), стиральных машинах и посудомоечных машинах. В бойлере втулка устанавливается в бак через боковой или нижний фланец либо через резьбовую втулку. В стиральной машине нагреватель закреплён снизу бака через резиновую манжету. В посудомоечной машине нагреватель встроен в проточную часть циркуляционной помпы.
Вопросы
Можно ли сделать эту втулку для ТЭНа другой длины или диаметра?
Да, сделаем. Пришлите диаметр и длину вашего нагревателя, а также наружный посадочный размер в оборудовании.
Подойдёт ли втулка для работы в агрессивной среде (кислота, щёлочь)?
Да, сделаем из подходящего материала (нержавейка, титан, фторопласт). Укажите среду и рабочую температуру.
Можно изменить крепление (вместо резьбы сделать фланец на болтах)?
Да, изменим. Приложите чертёж или фото узла крепления с размерами.
Нужна втулка под другое напряжение (220В вместо 380В) или под ТЭН другой мощности?
Да, сделаем. Уточните диаметр и длину нагревательной трубки, а также способ фиксации.
