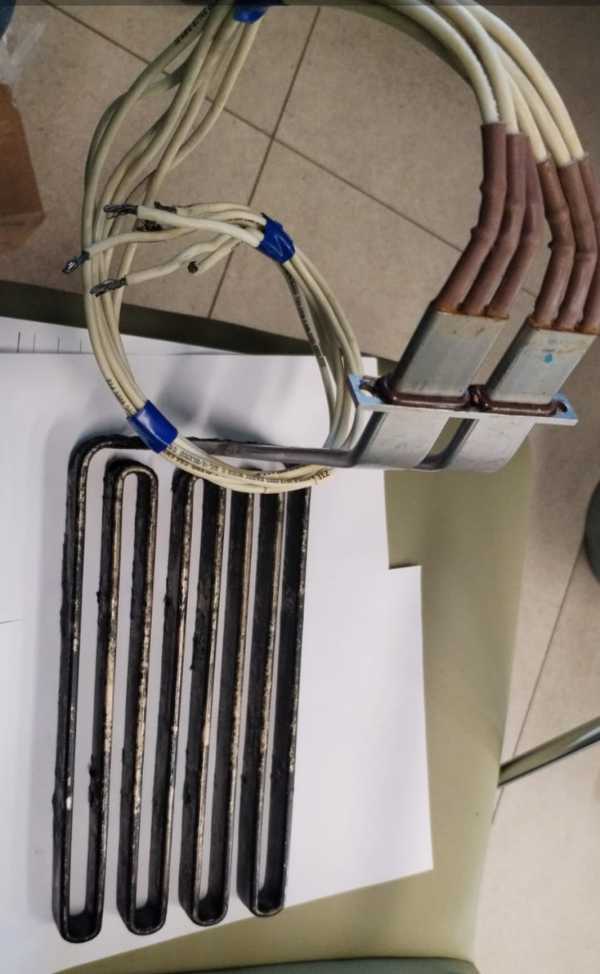

Нагревательный элемент с суппортом электрический 8,5КВт 220В

Что известно из названия этого ТЭН и чего не хватает для изготовления

Из названия «Нагревательный элемент с суппортом электрический 8,5КВт 220В» мы знаем два главных параметра: мощность 8,5 кВт и напряжение 220 В. По ним рассчитан ток - 38,64 А и рабочее сопротивление - 5,7 Ом. Этого достаточно, чтобы подобрать спираль нужного сечения и длины, но для изготовления самого ТЭН этих цифр мало.

Без этих данных изготовить ТЭН нельзя - у каждого заказа своя геометрия и условия работы. По ГОСТ 13268-88 внутренняя спираль запрессована в металлическую оболочку с наполнителем-изолятором, а контактные стержни выведены наружу. Конструкция одна, но форма и крепление делают её привязанной к конкретному месту установки.

Форма и гибка: как передать форму и радиус

ТЭН мощностью 8,5 кВт на 220 В - это трубка, которую мы гнём под вашу задачу. У производителей есть типовые радиусы изгиба, но точная форма всегда задаётся заказчиком.

1. Пришлите старый образец - мы снимем все размеры и повторим геометрию один в один.
2. Нарисуйте эскиз от руки с указанием прямых участков, радиусов изгиба и расстояний между осями.
3. Приложите чертёж с допусками - сделаем по нему.

Важно: контактный стержень должен быть на прямом участке, не ближе 20 мм от начала изгиба для трубки диаметром 10 - 16 мм. Это требование ГОСТ, нарушать нельзя - иначе стержень перегреется и выйдет из строя.

Крепление: штуцер, гайка, фланец, межосевое

В названии указан «суппорт», но тип крепления не расшифрован. Для ТЭН на 8,5 кВт с током 38,64 А крепление должно быть прочным и рассчитанным на нагрев. У производителей встречаются:

• Штуцер с резьбой (например, G1/2, G3/4, M14×1,5 - по заказу меняем на любую ходовую резьбу)
• Гайка накидная с плоской прокладкой
• Фланец с отверстиями под болты - нужно межосевое расстояние
• Приварной фланец или пластина

Главная цифра: ток 38,64 А - контактная группа и крепление должны выдерживать эту нагрузку без перегрева.

Сообщите, какой тип крепления у старого ТЭН: резьба, фланец или гайка. Если резьба - укажите диаметр и шаг. Если фланец - межосевое расстояние и количество отверстий.

Среда и материал оболочки: вода, воздух, масло

Мощность 8,5 кВт при 220 В даёт высокую удельную нагрузку на поверхность трубки. Материал оболочки выбирают под среду - это прямо влияет на срок службы.

По ГОСТ 13268-88 (Таблица 4) для разных сред свои коды и предельные мощности:

• X, J, P, Q - вода, слабые растворы (медь, нержавейка, сталь)
• S, T, O, K - воздух спокойный и движущийся (сталь, нержавейка)
• Z - масла и жиры (сталь)

Укажите, в какой среде работал старый ТЭН. Если среда не указана - мы не сможем подобрать материал оболочки и рассчитать активную длину.

Что прислать

Чтобы мы изготовили ТЭН 8,5 кВт 220 В точно под вашу задачу, подготовьте:

1. Старый образец (целиком, с креплением) - лучший вариант, мы снимем все размеры.
2. Чертёж или эскиз с указанием:

• Общей длины и развёрнутой длины трубки
• Радиусов всех изгибов
• Расстояния между осями крепления
• Длины контактных стержней (холодная зона)

1. Тип крепления - резьба (какая), гайка, фланец (межосевое).
2. Среда - вода, воздух, масло или другая.
3. Материал оболочки - если знаете (сталь, нержавейка, медь), если нет - укажите среду, подберём по ГОСТ.

Делаем по чертежу, эскизу, образцу. По заказу меняем резьбу штуцера, длину стержней, материал оболочки.

Где применяют такие нагреватели

Такие нагреватели ставят в накопительных водонагревателях (бойлерах), проточных водонагревателях, стиральных и посудомоечных машинах. В бойлере нагревательный элемент устанавливают в бак через боковой или нижний фланец либо через резьбовую втулку. В проточном водонагревателе он размещается в небольшой цилиндрической камере нагрева внутри корпуса на пути воды. В стиральной машине элемент закреплён снизу бака через резиновую манжету, а в посудомоечной встроен в проточную часть циркуляционной помпы.
