Сделаем такой же или под ваши размеры
В названии товара нет размеров и мощности: снимем их со старого ТЭН, по фото или чертежу. Повторим точно или подгоним под вас:
| Длина | по старому ТЭН, от 150 до 6300 мм |
|---|---|
| Диаметр трубки | по старому ТЭН, по ГОСТ от 6,5 до 20 мм |
| Мощность | как у старого ТЭН или под вашу задачу; при заданных размерах проверим нагрузку на оболочку |
| Напряжение | как у старого ТЭН: 220, 230 или 380 В; низковольтные 12-48 В тоже делаем |
| Форма | прямой, U, W, M, Г-образный или по эскизу |
| Крепление | как на старом ТЭН: штуцер с гайкой или фланец |
| Оболочка | для воды: медь, нержавеющая AISI 304 или 12Х18Н10Т; для жёсткой или солёной воды AISI 316 или титан |
Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.
Сверьте по этим параметрам со старой деталью

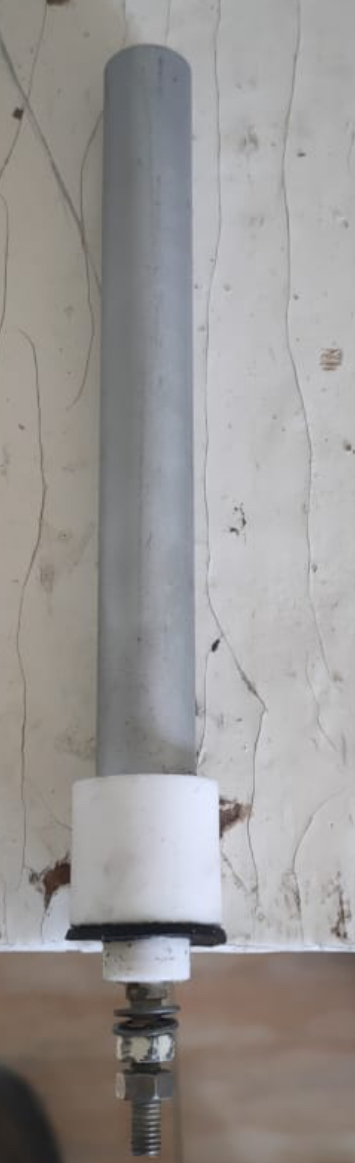

- Название на корпусе вашего старого ТЭНа: Тэн от водогрейной установки эоу3/36. Товар повторяет это обозначение.
- Форма и габариты. Сравните изгиб, общую длину и длину оребренной части. Мы делаем по образцу, фото, чертежу.
- Крепление. Уточните тип фланца или резьбы на вашей детали. Сверьте посадочное место.
- Выводы. Посмотрите расположение, длину и тип контактов (штырь, резьба, клемма).
- Мощность. На старом ТЭНе указана мощность 3 кВт. Товар идет с этой мощностью.
Что прислать для заказа этой детали
- Фото старого ТЭНа целиком и крупным планом крепления, выводов, маркировки.
- Чертеж или эскиз с размерами: общая длина, длина корпуса, диаметр трубки.
- Для водогрейной установки ЭОУ3/36: модель установки или фото шильдика.
- Тип и размер крепления (фланец, гайка, прижимная планка).
- Если есть остатки старой прокладки или уплотнителя, приложите фото.
- Укажите рабочую среду (вода, масло, антифриз), если она отличается от обычной водогрейной.
Как заказать
- Пришлите, что есть: фото или видео старого нагревателя, размеры, маркировку, чертёж или эскиз от руки. Напишите, где он работал, какие нужны характеристики и как будет работать новый.
- Старый нагреватель можно прислать как образец любым удобным способом.
- Посчитаем цену и срок. Срок зависит от модели, количества, расстояния до вас и загрузки производства. Если нужно срочно, сделаем быстрее за доплату.
- Изготовим и отправим.
Делаем от 1 штуки. Работаем с частными лицами и организациями. Если заказ выполнен неверно по нашей вине, заменим нагреватель. На изделия даём гарантию.
Если нужен не точно такой же
По заказу меняем длину корпуса, мощность, напряжение, тип и расположение выводов, материал оболочки под другую среду. Для этого пришлите фото и размеры старой детали или чертеж с вашими правками.
Где применяют такие нагреватели
Такие нагреватели ставят в накопительные водонагреватели (бойлеры), где элемент располагается в баке через боковой или нижний фланец либо через резьбовую втулку. Также нагреватели используются в проточных водонагревателях, где находятся в небольшой цилиндрической камере нагрева внутри корпуса. В стиральных машинах элемент закреплён снизу бака через резиновую манжету.
Вопросы
Мне нужно другое напряжение, не 220 В. Вы сделаете?
Да, сделаем. Пришлите желаемое напряжение и фото вашей старой детали с маркировкой.
Можно изменить длину трубки, чтобы влезла в мой бак?
Да, сделаем по вашей длине. Пришлите чертеж или точные замеры посадочного места.
У меня агрессивная среда, нужен другой материал оболочки.
Да, сделаем. Укажите среду (кислота, щелочь, нефтепродукт) и рабочую температуру.
Старый ТЭН крепился на фланец, а здесь резьба. Вы переделаете крепление?
Да, сделаем крепление по вашему образцу. Пришлите фото фланца с размерами и количеством отверстий.
Заявка на расчёт
Доставка и оплата
Доставка по России и в Казахстан, стоимость считаем вместе с заказом. Оплата по счёту. Подробнее
