Сделаем такой же или под ваши размеры
Это изделие делаем на заказ: точь-в-точь по старому ТЭН или с изменениями. Что известно из названия и что можно поменять:
| Длина | по старому ТЭН, от 150 до 6300 мм |
|---|---|
| Диаметр трубки | по старому ТЭН, по ГОСТ от 6,5 до 20 мм |
| Мощность | в этом товаре 6 кВт; можно меньше или больше, примерно от 3,6 кВт до 8,4 кВт, если удельная нагрузка остаётся в норме |
| Напряжение | как у старого ТЭН: 220, 230 или 380 В; низковольтные 12-48 В тоже делаем |
| Форма | прямой, U, W, M, Г-образный или по эскизу |
| Крепление | как на старом ТЭН: штуцер с гайкой или фланец |
| Оболочка | для воды: медь, нержавеющая AISI 304 или 12Х18Н10Т; для жёсткой или солёной воды AISI 316 или титан |
Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.
Нагреватель 6 кВт для воды и моющих растворов
Это одиночный трубчатый нагреватель для стиральной машины. По названию он работает в воде с моющими средствами, в погружном режиме. Нагрузка указана как 6 кВт, длина 470 мм. Напряжение в названии отсутствует, поэтому для заказа его нужно уточнить.
У производителей такие нагреватели рассчитывают по среде: для воды с моющими средствами выбирают материал оболочки, стойкий к коррозии, и ограничивают мощность на площадь поверхности. От этого зависят нагрев и долговечность.
Напряжение не указано в названии. Его нужно передать при заказе, иначе нельзя сделать спираль под 6 кВт.
Гайка, штуцер, фланец: крепление и межосевое
В названии тип крепления не указан. Делаем по образцу: со штуцером, с гайкой или с фланцем.
- Штуцер: резьба для монтажа в бак.
- Гайка: прижим нагревателя к стенке.
- Фланец: крепление через отверстия, важно межосевое расстояние.
Для фланцевого варианта нужны диаметр посадочного отверстия и межосевое расстояние. Эти размеры берут из старой детали или чертежа.
Изменения по заказу: напряжение, мощность, крепление
По заказу меняем напряжение, мощность, материал оболочки, диаметр трубки, длину холодных зон, контактные стержни и тип крепления. Каждое изменение влияет на работу: напряжение определяет ток, мощность определяет нагрев, материал оболочки влияет на стойкость к среде, крепление влияет на установку.
Если мощность 6 кВт и длина 470 мм остаются, а нужен другой узел крепления, делаем по чертежу, эскизу или образцу.
Какие размеры нужны для заказа
- Развёрнутую длину: проложите нитку по трубке от вывода до вывода
- Длину холодных зон у выводов и диаметр трубки
- Форму после гибки: фото сбоку на клетчатом листе
- Крепление: резьбу штуцера, гайку или фланец
- Мощность и напряжение с шильдика или из паспорта оборудования
Когда нагреватель 6 кВт просит замены
Признаки для проверки:
- Нет нагрева при подаче питания;
- Мультиметр показывает обрыв спирали или пробой на корпус;
- На оболочке трещины, нагар, коррозия или деформация.
Перегорает такой ТЭН чаще всего из-за перегрева. При плохом теплосъёме, накипи или работе без воды спираль перегревается и разрушается.
Перед проверкой отключите питание и слейте воду.
6 кВт при длине 470 мм: перегрев при плохом теплосъёме разрушает спираль.
Данные для заказа ТЭН 6 кВт без маркировки

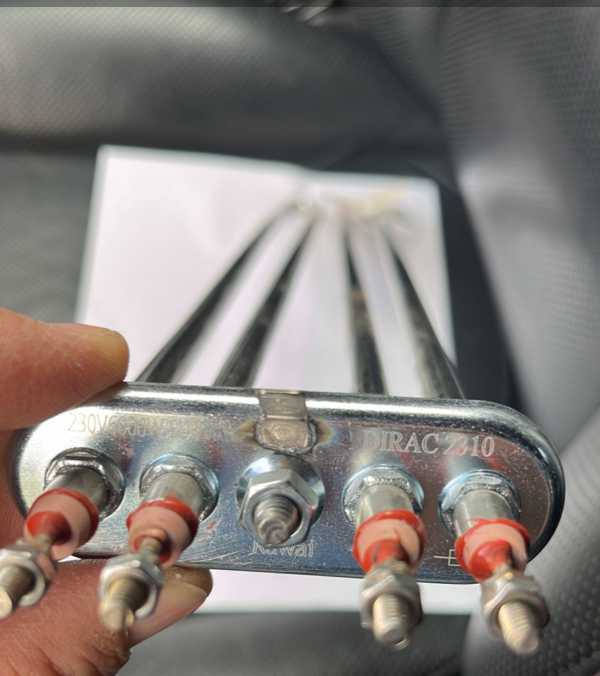

- Сфотографируйте старый ТЭН с двух сторон и место установки.
- Укажите мощность 6 кВт и длину 470 мм, напряжение, если оно известно.
- Передайте тип крепления: штуцер, гайка или фланец, и межосевое расстояние для фланца.
- Если маркировки нет, сделайте эскиз или передайте образец. Снятие размеров и формы гибки описано в отдельной инструкции на странице.
Где применяют такие нагреватели
Такие нагреватели ставят в стиральных машинах, накопительных водонагревателях и проточных водонагревателях. В стиральной машине элемент закреплён снизу бака через резиновую манжету, прижимной скобой или гайкой. В накопительном водонагревателе он находится в баке, устанавливается через боковой или нижний фланец либо через резьбовую втулку. В проточном водонагревателе элемент размещён в небольшой цилиндрической камере нагрева внутри корпуса, сразу на пути воды.
Вопросы
В названии ТЭН 6 кВт и длина 470 мм, а напряжения нет. Можно ли заказать его на 380 В, если раньше был на 220 В?
Да, по заказу меняем напряжение. При мощности 6 кВт изменится сопротивление спирали, поэтому нагреватель подключают к той сети, на которую он сделан.
У ТЭН 6 кВт длиной 470 мм резьба штуцера в названии не указана. Можно ли сделать другую резьбу штуцера?
Да, по заказу делаем штуцер с другой резьбой. Укажите тип резьбы и размеры по старому образцу, чтобы крепление совпало с баком.
Как измерить развёрнутую длину ТЭН, если в названии дана длина 470 мм?
Для снятия размеров есть отдельная инструкция на этой странице. По ней передают развёрнутую длину и форму изгиба, в том числе длину 470 мм.
На старом ТЭН нет маркировки, но его мощность 6 кВт и длина 470 мм известны. Можно ли сделать замену по образцу?
Делаем по образцу, чертежу или эскизу. Пришлите фото и укажите мощность 6 кВт и длину 470 мм.
Заявка на расчёт
Доставка и оплата
Доставка по России и в Казахстан, стоимость считаем вместе с заказом. Оплата по счёту. Подробнее
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки, резка заготовок и партия из 500 трубчатых нагревателей: гибка на трубогибочном станке, контактная сварка креплений, упаковка.
