Какой размер нужен для хомута
- Наружный диаметр сопла или цилиндра в месте установки
- Ширину свободной посадки по оси
- Где выводы и стяжка не мешают соседним деталям
- Мощность и напряжение старого хомута, если есть шильдик
Как снять размеры: внутренний диаметр, ширина, где выводы
Измеряйте посадочное место - холодный цилиндр или сопло.
- Внутренний диаметр кольца должен совпадать с наружным диаметром детали. У производителей цельные миканитовые кольца делают на диаметр от 30 до 1000 мм.
- Ширина кольца - это высота зоны нагрева. В каталогах стандартная ширина от 15 до 300 мм.
- Выводы обычно выходят с одной стороны корпуса. По заказу меняем их расположение и длину кабеля.
Главный размер - посадочный диаметр. Ошибка даст зазор.
Миканит или керамика для этого кольца: температура и нагрузка

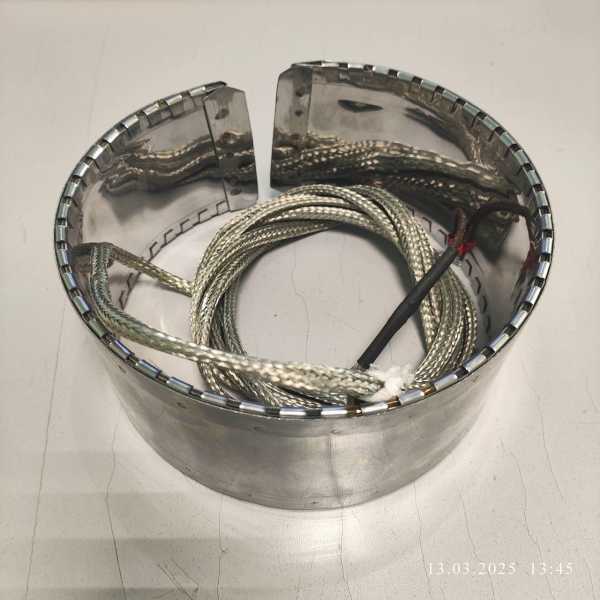

Это миканитовый нагреватель (ХНм). Его изоляция - слюдяные пластины.
Миканит: у производителей выдерживает до 350°C при нагрузке до 4,5 Вт/см².
Керамика (ХНк): работает до 600°C, нагрузка до 8 Вт/см².
Для обычных цилиндров и сопел ТПА до 350°C миканита достаточно. Если рабочая температура вашего узла выше - по каталогам подходит керамический хомут.
Ваш выбор: миканит до 350°C / 4,5 Вт/см², керамика до 600°C / 8,0 Вт/см².
Хомут под ваш диаметр
В названии товара нет размеров и мощности: снимем их со старого ТЭН, по фото или чертежу. Повторим точно или подгоним под вас:
| Размер | внутренний диаметр и ширину берём по вашему цилиндру или соплу |
|---|---|
| Исполнение | цельное кольцо, разъёмный хомут или два полухомута, каждый со своим выводом |
| Изоляция | миканит или керамика, по температуре цилиндра |
| Мощность | как у старого ТЭН или под вашу задачу; при заданных размерах проверим нагрузку на оболочку |
| Напряжение | как у старого ТЭН: 220, 230 или 380 В; низковольтные 12-48 В тоже делаем |
| Выводы | провод или клеммы, место выхода по вашему узлу |
Что указать в заявке на миканитовый хомут
Для заказа нагревателя ХНм (хомутовый миканитовый) передайте параметры:
- Внутренний диаметр - посадочный размер цилиндра или сопла.
- Ширина кольца.
- Напряжение (220 В, 380 В или другое).
- Мощность в кВт или желаемая удельная мощность (Вт/см²).
- Особенности: нужна термопара, паз под неё, длина и тип выводов.
Делаем по вашему чертежу, эскизу или образцу. По заказу меняем напряжение, мощность и геометрию.
Где применяют хомутовые кольцевые нагреватели
Такие нагреватели ставят в экструдерах плёнки, труб и профиля, где они закрепляются снаружи на цилиндре экструдера по длине. Также их используют в маслонагревателях баков силовых трансформаторов, где нагреватель крепится снаружи на баке трансформатора. В аэрогрилях кольцевой элемент располагается вокруг вентилятора в съёмной крышке.
Вопросы
Сколько служит хомут при перегреве?
Срок работы зависит от температуры и нагрузки. Работа выше 350°C или с нагрузкой свыше 4,5 Вт/см² ускоряет износ миканитовой изоляции.
Можно ли выводы проводом в оплётке?
Да. По заказу меняем тип провода и ставим термостойкую оплётку.
Можно ли сделать шире или уже?
У производителей ширина миканитовых колец от 15 до 300 мм. Ваш размер делаем по чертежу.
Что лучше для сопла: миканит или керамика?
Для сопла до 350°C подходит миканит. Если температура выше или нужен запас по мощности - выбирайте керамический хомут (до 600°C, 8 Вт/см²).
Заявка на расчёт
Доставка и оплата
Доставка по России и в Казахстан, стоимость считаем вместе с заказом. Оплата по счёту. Подробнее
