Оребрённый ТЭН: повтор или изменения
В названии товара нет размеров и мощности: снимем их со старого ТЭН, по фото или чертежу. Повторим точно или подгоним под вас:
| Длина | по вашему калориферу, снимаем со старого ТЭН |
|---|---|
| Мощность | как у старого ТЭН или под вашу задачу; при заданных размерах проверим нагрузку на оболочку |
| Напряжение | как у старого ТЭН: 220, 230 или 380 В; низковольтные 12-48 В тоже делаем |
| Форма | прямой, U или W |
| Оболочка | чёрная сталь или нержавеющая |
| Работа | только в воздухе при обдуве вентилятором |
Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.

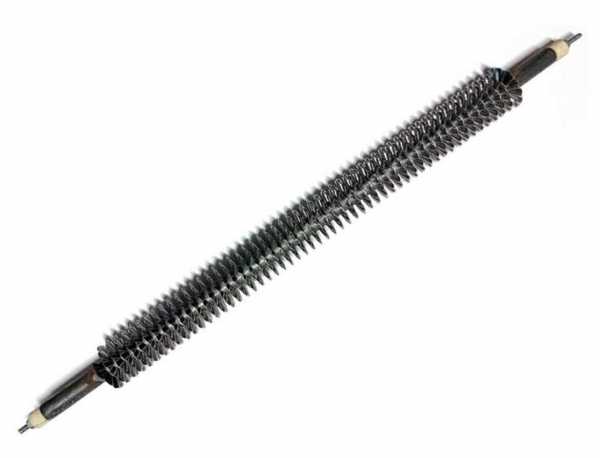

Сверьте форму корпуса, длину и шаг рёбер вашего прямого оребрённого ТЭНа
- Сравни форму корпуса: прямой стержень, U образная или W образная конфигурация. Деталь должна повторять изгибы старого ТЭНа.
- Проверь тип крепления: резьбовая шайба, гладкая втулка, приварной фланец. Убедись, что отверстие и шаг резьбы (если есть) совпадают с посадочным местом в корпусе.
- Сними размеры: общая длина трубки от торца до торца, длина оребренной части, диаметр трубки и высота ребер.
- Уточни мощность и напряжение, указанные на маркировке старой детали.
- Посмотри на выводы: контактные стержни или клеммы, их длина и диаметр, а также угол и положение относительно корпуса.
Пришлите фото старого прямого оребрённого ТЭНа с трёх сторон
- Фото старого ТЭНа с трех сторон (общий вид, крепление и выводы).
- Чертеж с размерами, если есть, или эскиз с указанием длины, диаметра, шага ребер и расположения крепежа.
- Маркировку с корпуса: буквенно-цифровой код, мощность, напряжение, если сохранилась.
- Габариты посадочного места: диаметр отверстия, глубина посадки, тип резьбы или фланца.
- Описание среды установки: воздух, техническая вода, масло, пар, чтобы мы выбрали материал оболочки и плотность ребер.
Изменим длину трубки, шаг рёбер и крепление прямого оребрённого ТЭНа под заказ
По заказу меняем длину трубки, количество и шаг ребер, тип и размер крепления. Также можем изменить мощность и напряжение под вашу сеть. Делаем по образцу, фото или чертежу.
Где ставят оребрённые ТЭН
Такие нагреватели ставят в электрокалориферах приточных вентиляционных установок, в конвекторах, а также в расстоечных шкафах. В электрокалорифере оребрённый нагреватель находится в воздуховоде или корпусе, обдуваемый вентилятором. В конвекторе он расположен на пути воздушного потока между нижним воздухозаборником и верхней решёткой. В расстоечном шкафу такой нагреватель используется для нагрева воздуха в камере.
Вопросы
Можно ли заказать этот ТЭН с другой длиной оребренной части, если в моем корпусе больше места?
Да, сделаем. Пришлите точный размер длины от крепления до конца трубки и фото посадочного места.
Подойдет ли этот ТЭН для работы в масле, а не в воздухе?
Да, сделаем. Для этого в заказе укажите среду «масло», а мы подберем материал оболочки и плотность ребер. Приложите фото старой детали.
Мне нужно другое крепление, не такое, как на вашем фото. Вы можете сделать под мой фланец?
Да, сделаем. Пришлите чертеж или образец фланца, укажите диаметр отверстия и количество болтов.
Мощность старого ТЭНа 2 кВт, а мне нужно 3 кВт. Выпускаете?
Да, сделаем. При заказе укажите новую мощность и напряжение, а также приложите фото старой детали, чтобы мы сохранили длину и крепление.
Заявка на расчёт
Доставка и оплата
Доставка по России и в Казахстан, стоимость считаем вместе с заказом. Оплата по счёту. Подробнее
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки, резка заготовок и партия из 500 трубчатых нагревателей: гибка на трубогибочном станке, контактная сварка креплений, упаковка.
