Сделаем такой же или под ваши размеры
Это изделие делаем на заказ: точь-в-точь по старому ТЭН или с изменениями. Что известно из названия и что можно поменять:
| Длина | по старому ТЭН, от 150 до 6300 мм |
|---|---|
| Диаметр трубки | по старому ТЭН, по ГОСТ от 6,5 до 20 мм |
| Мощность | в этом товаре 1 кВт; можно меньше или больше, примерно от 600 Вт до 1,4 кВт, если удельная нагрузка остаётся в норме |
| Напряжение | в этом товаре 230 В; можно на 220 В или на 380 В, если у вас три фазы |
| Форма | прямой, U, W, M, Г-образный или по эскизу |
| Крепление | как на старом ТЭН: штуцер с гайкой или фланец |
| Оболочка | по среде: чёрная сталь, нержавеющая AISI 304 или 12Х18Н10Т, медь |
Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.

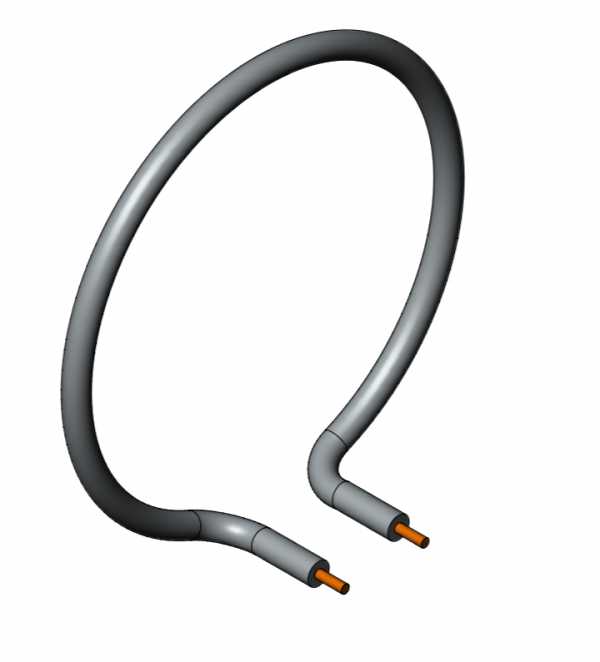

Что известно из названия: 1 кВт, 230 В, воздух
Название содержит три параметра:
- Мощность: 1 кВт
- Напряжение: 230 В
- Среда: воздух
Этого достаточно для расчёта тока и сопротивления в рабочем режиме: 4,35 А и 52,9 Ом. Но для повторения ТЭН этого мало. Нужны геометрические размеры: общая длина, диаметр оболочки, форма, длина контактных стержней, способ крепления.
В названии есть электрика и среда, но нет геометрии. Без размеров изготовить точную копию нельзя.
Проверка мультиметром: сопротивление 52,9 Ом
Порядок проверки:
- Отключите ТЭН от сети.
- Переведите мультиметр в режим измерения сопротивления (Ом).
- Приложите щупы к двум контактным стержням.
- Сравните показание с 52,9 Ом. Допустимо небольшое отклонение, потому что сопротивление зависит от температуры.
Дополнительно проверьте сопротивление между стержнем и оболочкой. У производителей оно должно быть не менее 0,5 МОм. Если прибор показывает малое сопротивление, значит, есть утечка на корпус.
Не включайте ТЭН, если сопротивление сильно меньше 52,9 Ом: это означает короткое замыкание внутри нагревателя.
Форма и гибка: как передать радиус
Для повторения формы нужен чертёж, эскиз или образец. Если есть образец, мы снимем размеры сами. Если чертёж, укажите:
- Общую длину в развёрнутом виде;
- Длину активной (нагреваемой) зоны;
- Расположение и радиусы изгибов;
- Длину контактных стержней;
- Тип крепления (фланец, гайка, скоба).
Изгибы на ТЭН должны начинаться не ближе 20 мм от конца контактного стержня для диаметров 10 - 16 мм. Эти требования есть в ГОСТ 13268-88 и каталогах производителей.
Главное в разделе: радиус изгиба задаётся чертежом или образцом, иначе невозможно повторить форму.
Какие размеры нужны для заказа
- Развёрнутую длину: проложите нитку по трубке от вывода до вывода
- Длину холодных зон у выводов и диаметр трубки
- Форму после гибки: фото сбоку на клетчатом листе
- Крепление: резьбу штуцера, гайку или фланец
- Мощность и напряжение с шильдика или из паспорта оборудования
Среда и материал оболочки: воздух, вода, масло
Данный ТЭН - воздушный. В каталогах производителей воздушные нагреватели часто делают оребрёнными, чтобы увеличить площадь теплоотдачи. Для воздуха подходит углеродистая сталь, для температур выше 450 °C - нержавеющая.
Для воды и масла конструктив другой. У производителей по ГОСТ 13268-88 для каждой среды есть свой код: X для воды, Z для масла. Меняется материал оболочки и предельная удельная мощность. Поэтому ставить воздушный ТЭН в воду или масло нельзя: он перегреется или быстро выйдет из строя.
Не используйте воздушный ТЭН в жидкости. Для воды и масла нужны нагреватели с другой удельной мощностью и материалом оболочки.
Что прислать для изготовления
Чтобы мы изготовили ТЭН 1 кВт, 230 В, подготовьте:
- Чертёж с размерами (можно от руки);
- Эскиз с указанием радиусов изгиба;
- Образец, если нет чертежа;
- Фото с линейкой для наглядности.
Также напишите, нужен ли фланец или другое крепление. Если маркировка утеряна, образец - лучший способ передать форму.
Где применяют такие нагреватели
Такие нагреватели ставят в аэрогрилях, хлебопечках и мини-печах настольных. В аэрогриле нагреватель расположен кольцом вокруг вентилятора в съёмной крышке. В хлебопечке элемент находится вокруг или под съёмным ведром для выпечки. В мини-печи нагреватели установлены отдельно сверху и снизу камеры.
Вопросы
Можно ли поставить этот ТЭН в другую среду, например в воду?
Нет. Воздушный ТЭН рассчитан на воздух. Для воды нужен другой нагреватель с иным материалом оболочки и удельной мощностью.
Можно ли подключить ТЭН на другое напряжение?
При другом напряжении изменится мощность и ток. Для замены нужно подобрать ТЭН с нужным сопротивлением под ваше напряжение.
Можно ли сделать по старому образцу без маркировки?
Да, делаем по чертежу, эскизу или образцу. По образцу снимем размеры и форму.
Можно ли сделать оболочку из нержавейки?
Да, по заказу меняем материал оболочки на нержавеющую сталь. Уточните среду и условия работы.
